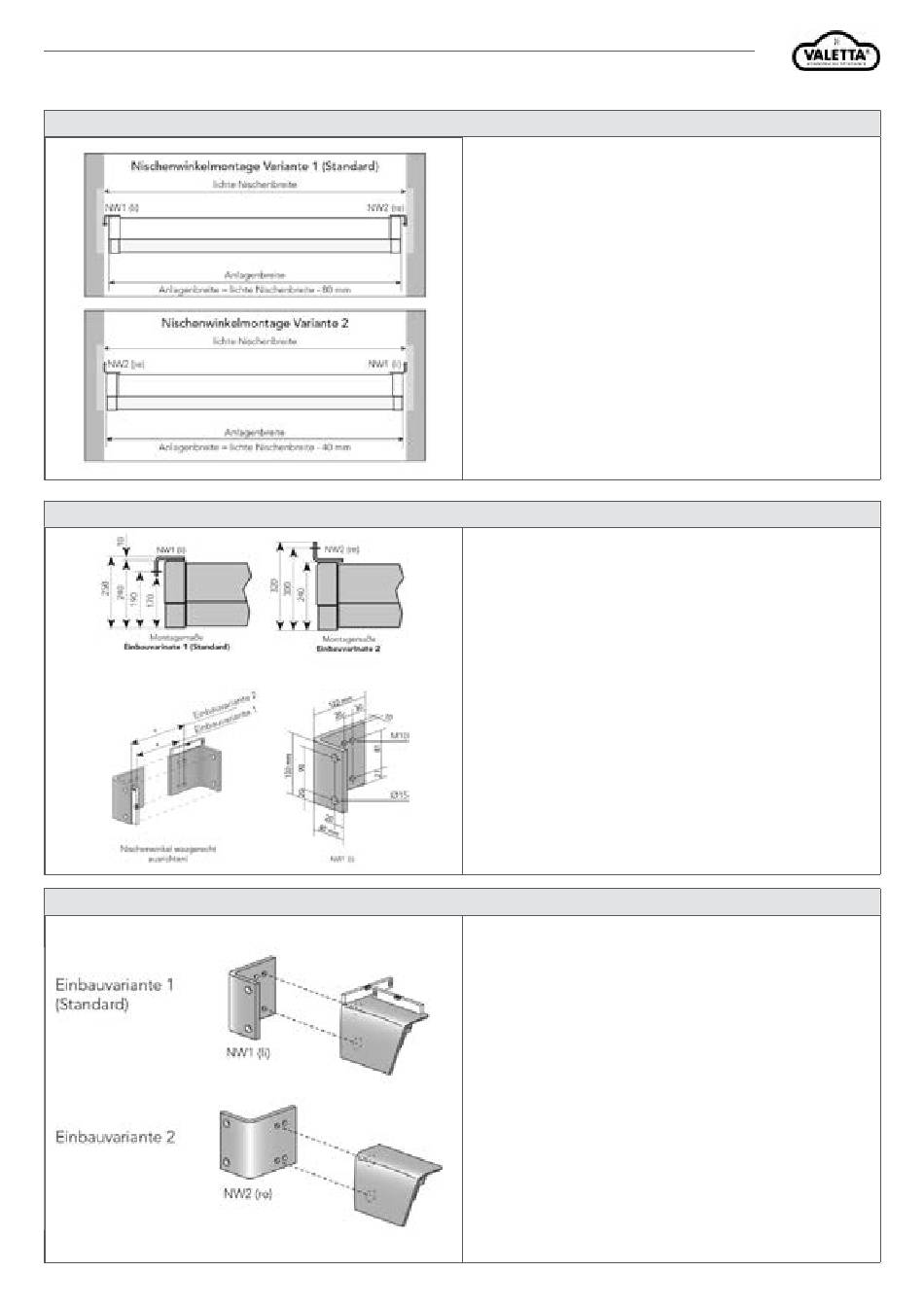

MONTAGEANLEITUNG
LUNA KASSETTENMARKISE
NISCHENMONTAGE / ANLAGENBREITEN ÜBERPRÜFEN
NISCHENWINKEL ANBRINGEN
KONSOLE AN NISCHENWINKEL ANBRINGEN
Die Anlagenbreite kann wie auf Seite zuvor beschrieben bestimmt wer-
den. (siehe Seite „Anlagenbreite ermitteln")
Die bestellte Einbauvariante beachten (Variante 1 oder 2).
HINWEIS:
Aufgrund der unterschiedlichen Bohrabstände der Konsolen NW1 und
NW2 nicht vertauschen!
ACHTUNG:
Befestigungsmaterial muss unbedingt auf den vorhandenen Montageun-
tergrund abgestimmt werden!
Nischenwinkel an Nischenflächen anbringen (waagerecht ausrichten!).
Achsmaß an Nischenwinkeln überprüfen und mit Anlagen-Achsmaß ver-
gleichen (Einbauvariante beachten)! Evtl. Nischenwinkel mit geeignetem
Zubehör unterlegen (siehe Abb.).
Sind die Nischenwinkel ausgerichtet, ist das Befestigungsmittel nach
Angaben der Befestigungsmittelhersteller anzuziehen.
*Anlagen-Achsmaß = Anlagenbreite - 104 mm
Nischenwinkel und Montagemaße
Die Konsolen auf beiden Seiten montieren, dazu mitgelieferte Sechskant
Schrauben (4 Stk. M 10 x 25 DIN 933 A2) fest anziehen.Beachten Sie die
gewählte Einbauvariante und Befestigungsweise (siehe Abb.).
WEITERES VORGEHEN:
Die weitere Montage entnehmen Sie den Seiten zuvor der
Montageanleitung (siehe Abbildung Markise einhängen bis
Neigungswinkeleinstellung)
Montagevarianten beachten!
