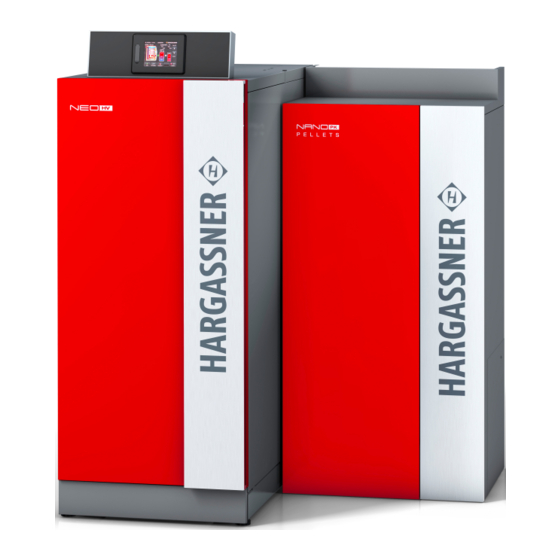

Hargassner Nano-PK 9 Montageanleitung

Kombikessel
Vorschau ausblenden Andere Handbücher für Nano-PK 9:
Inhaltsverzeichnis

Werbung

Quicklinks

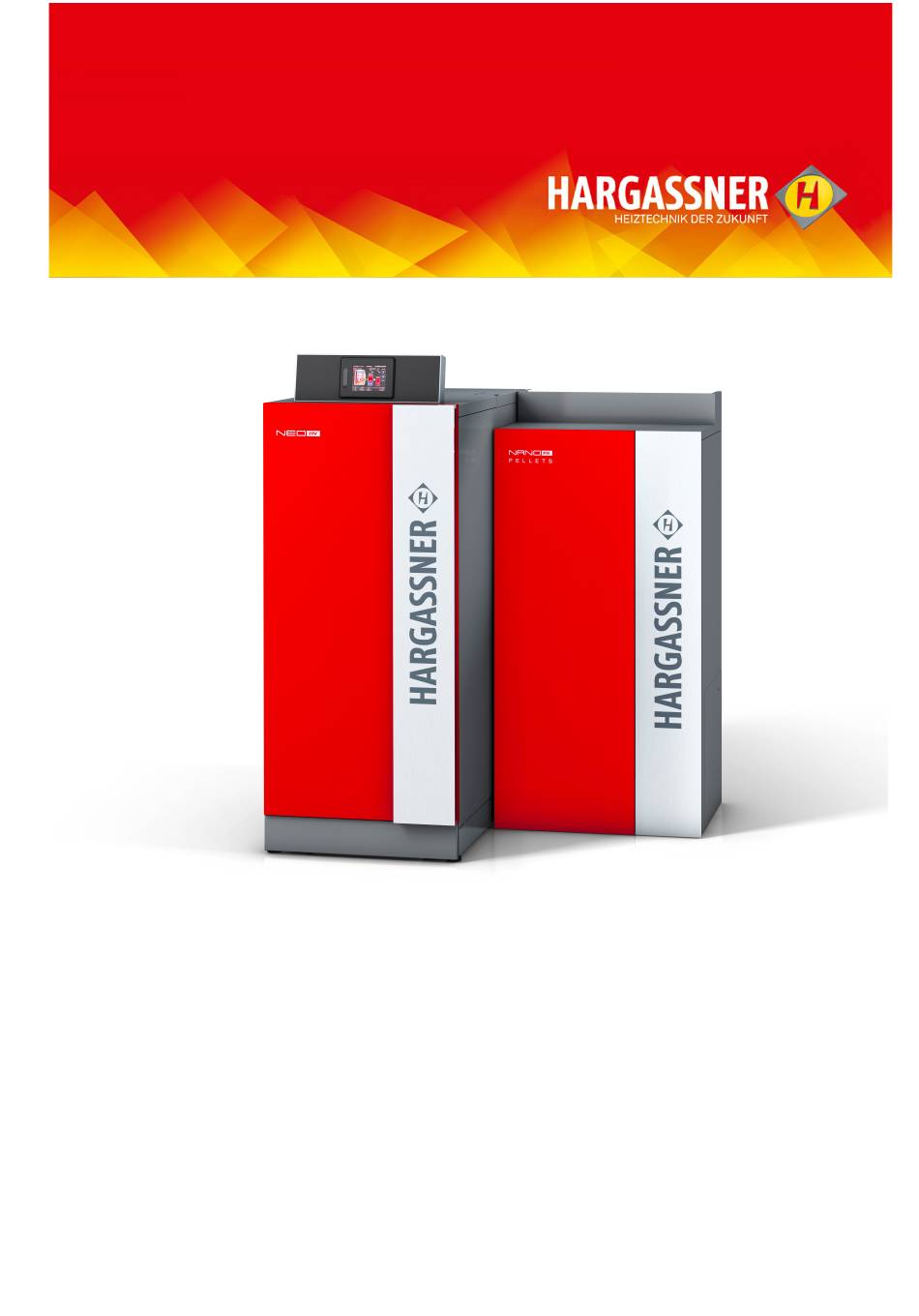

M o n t a g e a n l e i t u n g
P e l l e t s a n l a g e - K o m b i k e s s e l
N a n o - P K 6 - 1 5
Anleitung lesen und aufbewahren
HARGASSNER Ges mbH
A 4952 Weng OÖ
Tel.: +43/7723/5274-0
Fax.: +43/7723/5274-5
office@hargassner.at
www.hargassner.at
DE
- V01 02/2019 - 11059404

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hargassner Nano-PK 9

Inhaltszusammenfassung für Hargassner Nano-PK 9

  • Seite 1 P e l l e t s a n l a g e - K o m b i k e s s e l N a n o - P K 6 - 1 5 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5...

  • Seite 2: Inhaltsverzeichnis

    11.5 Sicherheitsgruppe ........31 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 3 17 Inbetriebnahme der Anlage......36 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 4: Allgemeines

    • Witterungsgeschützte und frostsichere Ausführung sicherstellen • Staubdicht ausführen • Auf einfache Zugänglichkeit und Befüllmöglichkeit achten • Sicherheitseinrichtungen laut örtlichen Bestimmungen installieren • Sicherheitshinweise bei der Zutrittsmöglichkeit anbringen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 5: Transport

    • Mindestabstände und Raumbedarf beachten • Zeichnung der Einbaumaße • Für den Zugang zum Kamin 600 mm freilassen Nano-PK Bezeichnung 6 - 15 kW Raumhöhe min. 180 cm HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 6: Einbaumaße

    Kaminzugang opt. 600 min. 150 660 (744) bei Kaminzugang opt. 600 Maße in (..) gültig für Neo-HV 40-60, alle Maße in mm Ø 150 Ø 100 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 7: 3.2 Kombikessel Nano-Pk 6-15 „Links

    600, bei Kaminzugang opt. 800 min. 150 660 (744) bei Kaminzugang opt. 600 Maße in (..) gültig für Neo-HV 40-60, alle Maße in [mm] Ø 150 Ø 100 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 8: Technische Daten Stückholzkessel Neo-Hv 20 - 60

    230 V, 50 Hz, 13 A Leistungsaufnahme Vorlauf-, Rücklauf-Höhe 1500 1562 VL-, RL-Höhe mit Rücklaufanhebung 1780 1805 * ... bei Verwendung des optionalen Rauchrohrsets ist der maximale Kaminzug auf 20 Pa einzustellen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 9: Technische Daten Pelletskessel Nano-Pk 6-15

    5/4 IG / 1 IG Zoll 1 IG Zoll Außen-Ø 22 mm (Cu) * ... bei Verwendung des optionalen Rauchrohrsets ist der maximale Kaminzug auf 20 Pa einzustellen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 10: Übersicht Lieferumfang

    Anschluss beider Kessel an einem Kamin • Sammelrauchrohr Anschlüsse: • Nano-PK Winkelrohr Ø 100 mm Nano-PK • Kesselbride für Nano-PK Ø 150 mm HV • Kesselbride für HV Ø 150 mm Kamin HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 11: Abladen Der Anlage

     Lastaufnahmepunkt ist nicht über dem Schwerpunkt Demontage des oberen Wartungsdeckels  Linke Verkleidungstür öffnen  Befestigungspunkt (2) des Wartungsdeckels lösen  Deckel etwas nach hinten schieben und nach oben abnehmen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 12: Aufstellen

     Die Transporthölzer von der Anlage entfernen  Ist das Einbringen durch bauliche Gegebenheiten (Wendeltreppe, ... ) mit den zuvor genannten Varianten nicht möglich, kann der Kessel auch mit Tragehilfen eingebracht werden HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 13: Montage Der Stellfüße

    Montage der Stellfüße Steht die Anlage am Aufstellort, muss diese mit den Stellfüßen waagrecht eingerichtet werden.  Die Anlage mit den Schrauben waagrecht ausrichten  Sechskantschlüssel / Schlitzschraubendreher HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 14: Einstellen Der Verkleidung

     Beide Muttern M6 am Verkleidungsträger festziehen  Oberen Wartungsdeckel wieder montieren Einstellen der Verkleidungstür Seitenverstellung + / - 2 mm Höhenverstellung + / - 3 mm Tiefenverstellung + / - 2 mm HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 15: Demontage Der Verkleidungstür

    Demontage der Verkleidungstür  Tür öffnen und festhalten  Beide Scharniere lösen  Hinten am Scharnier die Entriegelung betätigen und Tür nach vorne von der Montageplatte abnehmen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 16: Montagehinweise Für Pelletsschläuche

     Kupferdraht aus dem Schlauch abziehen und von Isolierung befreien  Ca. 5 cm  Kupferdraht zwischen Stutzen und Schlauch einklemmen  Schlauch über den Stutzen stecken Schlauch Stutzen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 17: Pellets-Saugrichtung - Retourluft

    Umschalteinheit (AUP) oben Retourluftschlauch Pellets-Saugschlauch unten 8.2.2 Punktabsaugung (RAPS) oben Retourluftschlauch Pellets-Saugschlauch unten 8.2.3 Raumaustragungsschnecke (RAS)  Je nach Platzverhältnissen den Pelletsschlauch links oder rechts am Stutzen anschließen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 18: Pelletsbehälter An Der Anlage

    8.2.4 Gewebetank Retourluftschlauch Pellets-Saugschlauch 8.2.5 Pellets-Wochenbehälter Retourluft- Pellets-Saug- schlauch schlauch 8.2.6 Pelletsbehälter an der Anlage Pellets-Saug- Retourluft- schlauch schlauch Nano-PK HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 19: Minimaler Verlegeradius

     Bei kleinerem Verlegeradius: • Verstopfen die Pellets beim Saugvorgang den Pellets-Saugschlauch • Scheuert der Pelletssaugschlauch durch 8.3.1 Verlegung des Pelletsschlauches  Prüfen des Verlegeradius mit separat beigelegter Schablone HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 20: Höhendifferenz Beim Verlegen Der Pelletsschläuche Überwinden

    8.4.1 Keine Schlaufenbildung bei den Pellets-Saugschläuchen  Beim Verlegen keine Auf- und Ab-Schlaufen (Säcke) in der Schlauchführung bilden  Zurückfallende Pellets können den Saugschlauch verstopfen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 21: Zubehör - Pelletsschlauch

    Saugschlauchbogen 90°  Bei sehr engen Kurven oder Außenbögen den 90° Saugschlauchbogen mit Schraubklemmen verwenden 8.5.4 Brandschutzmanschette  Bei jedem Wanddurchbruch eine Brandschutzmanschette auf dem Pelletsschlauch montieren HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 22: Ausführung Des Brennstofflagerraumes

    • Belüftung bevorzugt ins Freie führen  Eintritt von Regenwasser über die Lüftungsöffnungen verhindern • Lüftungsquerschnitt laut örtlichen geltenden Bestimmungen ausführen  Unterschiedliche Querschnitte ja nach Lagerraumgröße und -ausführung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 23: Aufkleber Für Den Lagerraum

    Befüllen des Lager- raumes nochmals gelesen wird  Aufkleber auf einer ebenen, gut haftenden Fläche anbringen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 24: Einrichtungen Bauseits

     Ausreichende Zufuhr von Verbrennungsluft gewährleisten  Zugänglich für Betrieb, Überprüfung und Wartung  Keine entzündlichen Materialien in der Nähe des Kessel lagern  Keine chlorhaltigen Reinigungsmittel und Halogenwasserstoffe benützen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 25: Ausführungen Des Heizraumes

    Gesamt-Querschnitt von 200 cm². Es ist sicherzustellen, dass keinerlei Beeinträchtigungen durch Luftströmungen oder Witterungs- einflüsse entstehen. Bei Abdeckgittern u. ä. muss die Querschnittsfläche erhalten bleiben. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 26: Raumluft Unabhängiger Betrieb (Rlu)

     Keinen Kaminzugregler im Verbindungsstück oder Kamin verbauen. A C H T U N G Sicherheitshinweise für raumluftunabhängigen Betrieb • Keinen Kaminzugregler verbauen! • Aschelade immer vollständig schließen und verriegeln HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 27: Kaminanschluss-Rauchrohr

    Erfolgt der Rauchrohranschluss seitlich oder hinten, sind folgende Montage- schritte notwendig  Die jeweilige Öffnung in der Verkleidung ausbrechen  Befestigungspunkte des Blinddeckels lösen und den Deckel entfernen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 28: Kaminzugregler (Zugbegrenzer)

     Pos. 2 (Abstand zum Rauchgasfühler min. 200 mm) • Unterdrücke können gut vermindert werden • Einfache Montage • Sensibel auf Überdruck-Situationen Empfehlung: Kaminzugregler mit integrierter Explosionsschutzklappe verbauen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 29: Hydraulische Installationen

    Brauchwassermischer Warmwasser Warmwasser-Aufbereitung mittels Pufferspeicher mit integrierter Pufferseitig Brauchwasserwendel oder integriertem Boiler oder externem Boiler. Brauchwasser  Zum Schutz vor Verbrühungen zwingend Temperaturbegrenzer einbauen Temperatur- begrenzer Kaltwasser HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 30: Internes Hydraulikmodul (Ihm2)

     Verrohrung nach hinten aus dem Kessel führend Kessel  Wandabstand für Verrohrung beachten  Achtung: Dichtheitsprüfung durch ausführenden Installateur Kessel  Empfehlung: Bei einer bauseitigen Verrohrung diese wie die integrierte Verrohrung ausführen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 31: Abfluss Sicherheitsventil (Bauseits)

     Bauseits Ausdehnungsgefäß im Rücklauf (Puffer / Boiler) installieren 11.5 Sicherheitsgruppe  3-bar-Überdruckventil (Sicherheitsgruppe) im Rücklauf verbauen (2)  Bei optionalem Hydraulikmodul ist die Sicherheitsgruppe vormontiert  Dichtheit prüfen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 32: Elektrische Installationen

    Zum Anzeigen einer Störung eine Störlampe installieren. Anschlusspläne der Platinen im Schaltschrank  • Akustische (Hupe) oder optische Warneinrichtung (Drehlicht) 12.2 Kabelmontage  Kabel und Fühler laut beiliegendem Elektrohandbuch anschließen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 33: Fühlermontage

    Kontaktstelle auftragen 13.2.2 Rauchgasfühler Ausführung als Thermoelement (Typ K) mit angeschlossener Fühlerleitung  Fühlerleitung nicht beschädigen oder knicken  Beim Verlängern der Leitung auf den Mindestquerschnitt achten HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 34: Kessel-, Boiler-, Puffer- Und Fremdwärmefühler

    Viertel Kessel- Rücklauf- Raumtemperatur) fühler fühler Pufferfühler oben 3340 - 3650  knapp unterhalb Vorlauf Pufferfühler mittig zwischen oben und unten Pufferfühler unten knapp oberhalb Rücklauf HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 35: Fernbedienung Fr25 / Fr35 / Fr40

    Verwendbar für alle Heizkreise (HKM, HKR und HKA). BUS-Kabel 2x2x0,5 mm², geschirmt und paarverseilt (z. B.: LiYCY)  Bei Kabellängen ab 100 m einen Querschnitt von 0,75 mm² HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 36: Heizkreis-Modul, -Platine Oder -Regler

    Inbetriebnahme erfolgt ausschließlich durch von Hargassner autorisiertes Personal • Unbefugte Inbetriebnahme verhindern • Keine Arbeitsvorgänge an der Anlage ausführen • Die Anlage erst nach unterzeichnetem Inbetriebnahmeprotokoll selbständig betreiben HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 37 Notizen HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 38 Notizen HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 39 Notizen HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
