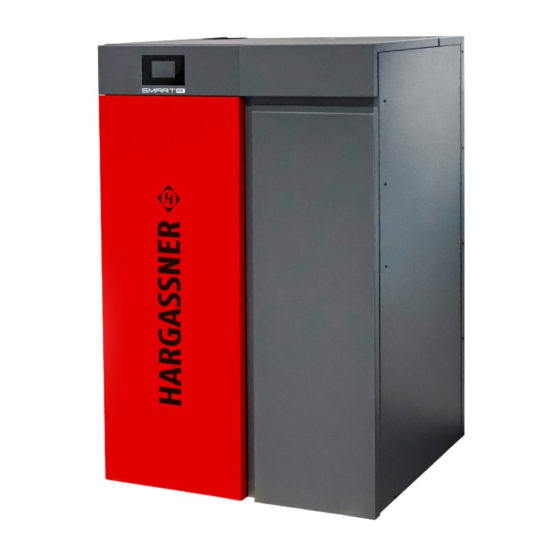

Hargassner Smart-PK 17 Elektrohandbuch
Vorschau ausblenden
Andere Handbücher für Smart-PK 17:
- Bedienungsanleitung (40 Seiten) ,
- Montageanleitung (32 Seiten) ,
- Montageanleitung (34 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hargassner Smart-PK 17
Inhaltszusammenfassung für Hargassner Smart-PK 17

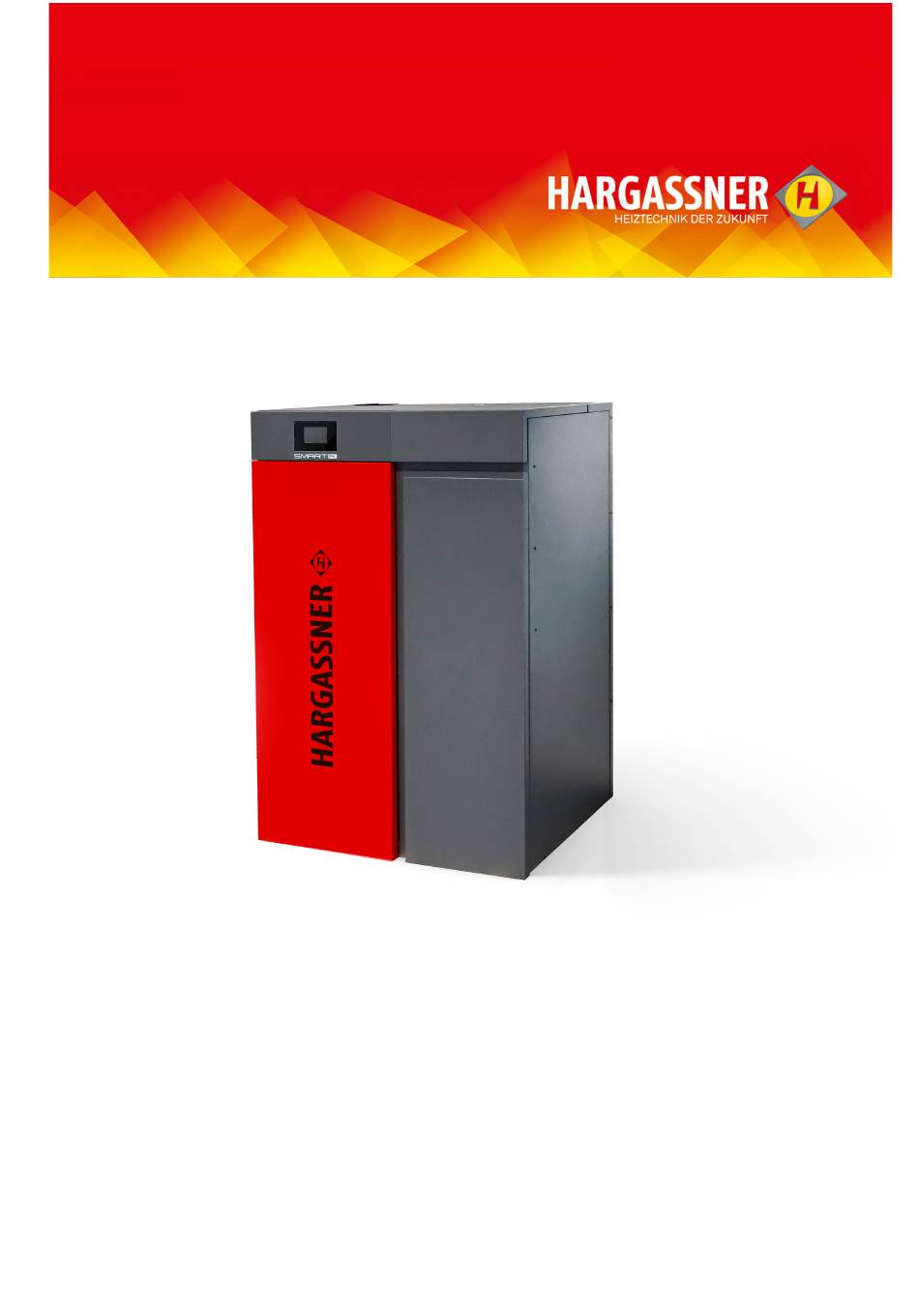

- Seite 1 P e l l e t s a n l a g e S m a r t - P K 1 7 - 3 2 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5 office@hargassner.at...
-
Seite 2: Anschlussplan Der Pelletsplatine Linux Light
Pufferpumpe Zirkulationspumpe Zündung Netzteil 230 V AC Netzanschluss 230 V AC Pufferfühler unten Kesselfühler Einschubschnecke Pufferfühler Mitte Rücklauffühler Pufferfühler oben grün Außentem- Lambdasonde peraturfühler weiß Externe Anforderung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 3: Sonstige Anschlüsse
Optionaler Ausgang Bezeichnung / Platine Bezeichnung Beschreibung LED Netzwerkverbindung Blinkt, wenn Netzwerkverbindung (Ethernet) aktiv LED CAN Blinkt, wenn CAN aktiv LED Spannungsversorgung 24V Blinkt bei ordnungsgemäßer Spannungsversorgung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 4: Netzanschluss
H2 = orange, blinkt bei CAN TX sendet H3 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik H4 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung des Prozessors H5 = grün, blinkt bei Softwareupdate HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 5: Platinenübersicht Und Busverdrahtung
• Heizkreis A • Boiler A Verkabelung mit Heizkreismodul (HKM) • Heizkreis 1 • Heizkreis 2 • Boiler 1 Einbinden der Steuerung ins Netzwerk ab Software V.2.6.0 möglich HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 6: Verkabelung Mit Hka-Platine
CAN-EW Pelletsplatine Linux light -> I/O 36-Platine Smart-PK Modem / Router Verkabelung mit HKM Smart-PK Modem / Router SD-CARD CAN 1 CAN 3 CAN EW CAN 1 - RJ12 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 7: Verkabelung Mit Hkm Und Hka-Platine
Die I/O 36-Platine ist der letzte Teilnehmer im CAN-Verbund Bei der I/0 36-Platine die Abschlußwiderstände auf On stellen Smart-PK Modem / Router SD-CARD CAN 1 CAN 3 CAN EW CAN 1 - RJ12 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 8: Elektroschema
Platine Linux light Elektroschema Smart-PK Datum: 01.07.2019 Kessel-Vorderseite Kessel-Draufsicht STB-Fühler Ascheboxschalter Nr Motoren Verbrennung Fühler Steuerelemente Einschubmotor 20 Zündung 43 Füllstandsmelder 80 Sicherheitsthermostat (STB) Motor Schieberost 24 Rauchgassaugzug 60 Kesselfühler 81 Lambdasonde 91 Rücklaufmischer 61 Rauchgasfühler 62 Rücklauffühler 80 STB-Fühler Seite 8... -
Seite 9: Allgemeine Hinweise
• PVC-Schlauchleitung (H05VV-F) • Mindestquerschnitt 1,5 mm² Sicherung • SI1 Sicherung der Platine 3,15 A • H1 Netzwerkverbindung Ethernet • H2 CAN 2 • H3 Netzteil 24V HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 10 Notizen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
