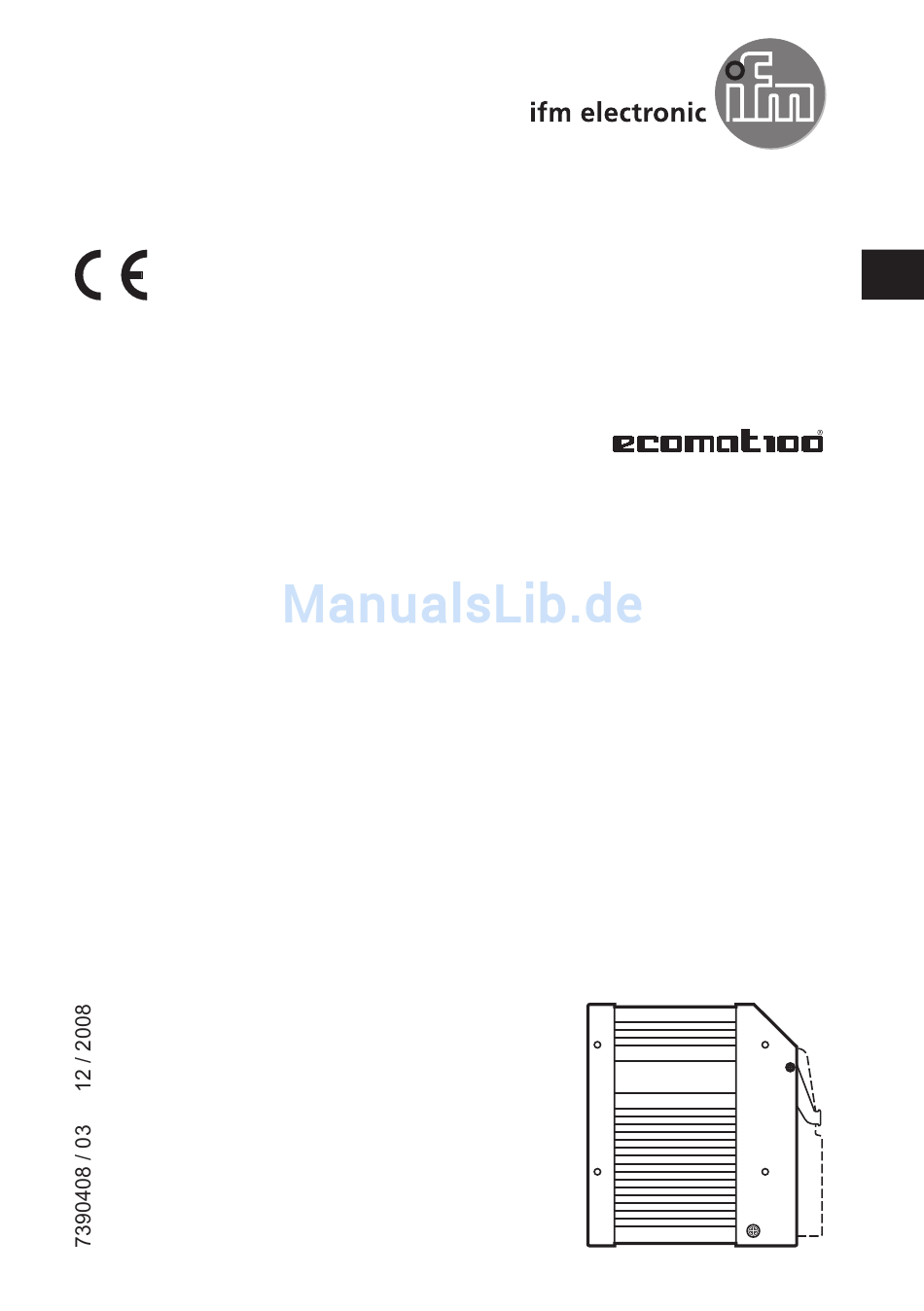

- Seite 1 Kurzanleitung R360 Starter-Set mit SmartController CR2500 und CoDeSys 2.3 EC2074...
-
Seite 2: Inhaltsverzeichnis
R360 Starter-Set Inhalt 1 Vorbemerkung ..........4 1.1 Verwendete Symbole . - Seite 3 R360 Starter-Set 8 Technische Daten ..........17 8.1 Anschlussbelegung .
-
Seite 4: Vorbemerkung
R360 Starter-Set Vorbemerkung Dieses Dokument gilt für Geräte des Typs "R360 Starter-Set" (Art.-Nr.: EC2074). Lesen Sie dieses Dokument vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden. Bewahren Sie das Dokument während der gesamten Einsatzdauer des Gerätes auf. Sicherheitshinweise befolgen. -
Seite 5: Sicherheitshinweise
Netzteil und dem vorkonfektionierten Anschlusskabel betriebenen Gerät. An den Anschlussklemmen dürfen nur die in den technischen Daten, bzw. auf dem Geräteaufdruck angegebenen Signale eingespeist bzw. die zugelassenen Zube- hörkomponenten der ifm electronic gmbh angeschlossen werden. Gehäusetemperatur Das Gerät ist gemäß nachstehender technischer Spezifikation in einem weiten Umgebungstemperaturbereich betreibbar. -
Seite 6: Lieferumfang
R360 Starter-Set Lieferumfang ● Steuerung SmartController (Art.-Nr.: CR2500) ● I/O-Simulatorbox incl. vorkonfektioniertem Anschlusskabel – 1 x AMP-Stecker, 55-polig, verriegelbar und verpolsicher – 1 x RS-232 D-SUB-Steckverbinder, 9-polig, Buchse – 1 x Steckverbinder, 2-polig (Spannungsversorgung) – 2 x Kabeldose, 5-polig, M12 (CAN-Bus 1 und 2) ●... -
Seite 7: Bestimmungsgemäße Verwendung
R360 Starter-Set Bestimmungsgemäße Verwendung Allgemein Das Starter-Set für das ifm Steuerungssystem R360 dient dem Einstieg in das Programmiersystem CoDeSys V2.3. Alle Komponenten sind so ausgeführt, dass sie mit minimalem Installationsauf- wand nutzbar sind. Die notwendingen Anschlüsse sind vorkonfektioniert. ACHTUNG Eine Verwendung mit Fremdsteuerungen kann zur Zerstörung der Steuerung bzw. -
Seite 8: I/O-Simulatorbox
R360 Starter-Set – Funktionsplan (FUP) – Kontaktplan (KOP) – Anweisungsliste (AWL) – Ablaufsprache (AS) – Strukturierter Text (ST) 5.2.2 I/O-Simulatorbox Zum Testen der beigefügten oder selbsterstellten Projekt-Applikationen ist die I/O- Simulatorbox ausgestattet mit Anzeige- und Bedienelementen. ● 4 Miniatur-Kippschalter zur Simulation der Digitaleingänge (Ein / Aus / Taster Ein) ●... -
Seite 9: Schnittstellen
R360 Starter-Set 5.2.3 Schnittstellen Für die Programmierung, Diagnose und Kommunikation stehen drei Schnittstellen- verbindungen zur Verfügung. Potential n.c. Potential n.c. n.c. CAN_H n.c. CAN_L n.c. n.c. RS-232 (1x) CAN-Bus (2x) Die serielle RS-232 Schnittstelle dient zum Anschluss an den Programmier-PC. Zum Anschluss zusätzlicher CAN-Komponenten ist aus dem 55-poligem AMP- Stecker die CAN 1-Schnittstelle herausgeführt. -
Seite 10: E-Learning
R360 Starter-Set ● Komfortable Editoren in Windows-konformer Darstellung ● Umfangreiche Debug-, Test- und Diagnosetools ● Programmsimulation on-/offline ● Ausführliche Dokumentation und Online Hilfen ● Datenaustausch mit anderen Windows-Programmen über DDE-Schnittstelle 5.2.6 e-learning Das e-learning auf der beiliegenden CD-ROM erklärt die Inbetriebnahme und die ersten Schritte anhand einer Steuerung CR2500. -
Seite 11: Inbetriebnahme
R360 Starter-Set Inbetriebnahme Inbetriebnahme mit e-learning Inhalt des e-learnings: ● Inbetriebnahme der Hardware ● Softwareinstallation und Verbindungsaufbau ● Programm-Demonstration ● Vervollständigung des Programmcodes ● Eigene Projekte ● Ausblick ● Quiz Start des e-learnings: ► Windows starten und die CD-ROM in das CD-Laufwerk legen. >... - Seite 12 R360 Starter-Set Beispiel: I/O-Simulatorbox...
-
Seite 13: Inbetriebnahme Ohne E-Learning
R360 Starter-Set Inbetriebnahme ohne e-learning 6.2.1 Hardware installieren ► Den 55-poligen AMP-Stecker mit der Steuerung verbinden. Hierbei die Schritt- folge A/B/C der Prinzipzeichnung beachten. A: AMP-Stecker in die Führungsnut der Steuerung setzen. B: AMP-Stecker auf den Stecker der Steuerung schwenken. Die Führungsnut fixiert den AMP-Stecker und dient als Drehpunkt. -
Seite 14: Kurzübersicht Software
Hauptverzeichnis der CD starten.) CoDeSys Programming software → Version 2.3 → CoDeSys (D / E) Downloader ecolog tools → Downloader 6.3.2 Verzeichnisse auf dem PC CoDeSys C:\<Program Files>\ifm electronic\CoDeSys V2.3\ → Betriebssystem *.h86: …\Targets\ifm\Library\ifm_CR2500\ifm_CR2500_V040002.h86 → Konfigurationsdateien *.cfg: …\Targets\ifm\ifm_CR2500cfg\V040002\ifm_CR2500_V040002.cfg → Bibliotheken (ifm) *.lib: …\Targets\ifm\Library\... -
Seite 15: Betriebssystem In Steuerung Laden
Bei allen anderen, separat bezogenen Steuerungen der R360 Familie muss dies manuell durchgeführt werden. ► Software Downloader installieren und starten. ► [Download] betätigen und das Betriebssystem auswählen. Verzeichnis C:\<Program Files>\ifm electronic\CoDeSys V2.3\Targets\ifm\Library\ifm_CR2500 Betriebssystem ifm_CR2500_Vxxxxxx.h86 ► Mit [Öffnen] das Betriebssystem in die Steuerung übertragen. Betrieb Betriebsanzeige �... - Seite 16 R360 Starter-Set Status-LED Betriebszustand Blinkfrequenz Farbe Beschreibung Reset EIN (kurzzeitig) orange Dieser Zustand wird nach jedem Power- On-Reset durchlaufen. Das Betriebssystem wird initialisiert. Verschiedene Checks werden durchgeführt. Dieser temporäre Zustand wird vom Run- Zustand abgelöst. 2 Hz grün Dieser Zustand wird erreicht: ●...
-
Seite 17: Technische Daten
R360 Starter-Set Technische Daten ���������������������� Anschlussbelegung �� "#$$%&' �� �!�� "#$$%&'��� �� � � �� �� ���� "� �� �� ���� ���� �� �� ������ ������ �� �� �� �� ��� ��� �� �� "� �� ���� ������ �� �� �� ���... -
Seite 18: Zusätzliche Informationen
R360 Starter-Set Zusätzliche Informationen Applikations- und Produktbeispiele aus verschiedenen Bereichen der mobilen Steuerungstechnik können Sie unseren Internetseiten entnehmen: → Produkte → Steuerungssysteme www.ifm.com Weitere Unterlagen, wie z.B. die CE-Konformitätserklärung oder die e1-Prüfbe- scheinigung des Kraftfahrt-Bundesamtes, stehen als PDF-Datei zum Download zur Verfügung: →...
