Bedienungsanleitung
Artikel Nr.: 843273

7. Bedienung

DMX Adressierung

DMX Adressen können mit den DIP Schaltern 1-9 eingegeben werden.
Jeder DIP Schalter steht für einen binären Wert.
Dippschalter binär Wert
1 1
2 2
3 4
4 8
5 16
6 32
7 64
8 128
9 256
10 3 / 4 CH

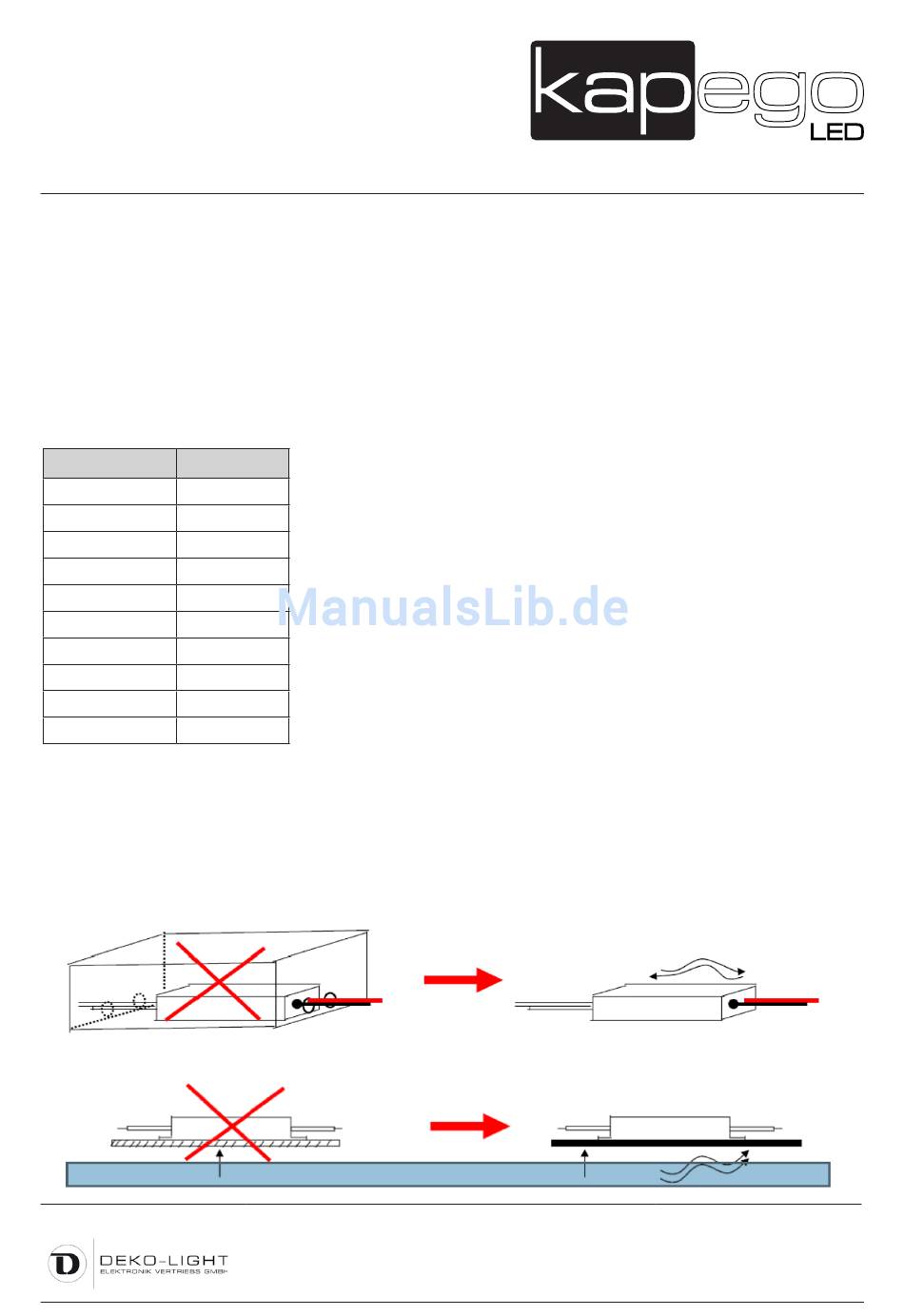

8. Grundsätzliches
Um die Hitze abzuleiten empfehlen wir beim Einbau ausreichend Platz zu lassen, damit die Luft
zirkulieren kann und der Controller somit nicht überhitzt. Achten Sie darauf, dass alle Verbindungen
fest sitzen. Die Signalleitung sollte möglichst weit weg von der Stromleitung (230V) liegen.
Ein DMX Wert (Adresse) wird durch die Verknüpfung
(addieren) der verschiedenen Dipschalter,
die sich zu dem gewünschten Wert summieren, eingestellt.

Beispiele:

DIP Schalter 1 & 3
DIP Schalter 2 & 4
DIP Schalter 1 & 2 & 4 & 5
Importeur
Auf der Hub 2
D-76307 Karlsbad
= 1 + 4
= 2 + 8
= 1 + 2 + 8 + 16
Tel.: +49 7248 / 92 71 500
Fax: +49 7248 / 92 71 550
6
= Adresse 5
= Adresse 10
= Adresse 27
