Bedienungsanleitung
Artikel Nr.: 843273

6. Schnittstellen

Nr. 1 & 2:
Nr. 3:
Nr. 4:
Nr. 5:
Achten sie darauf, dass Sie bei einem RGBW Gerät die Anode auf V+ anschließen und die Farben
RGBW Kathode jeweils auf die Zugehörigen Anschlüsse RGBW.
Wenn sie mehrere Einzelfarben anschließen wollen, müssen sie alle Anoden zusammen auf V+ an
klemmen und die Kathode jeweils auf die Zugehörige Farbe.

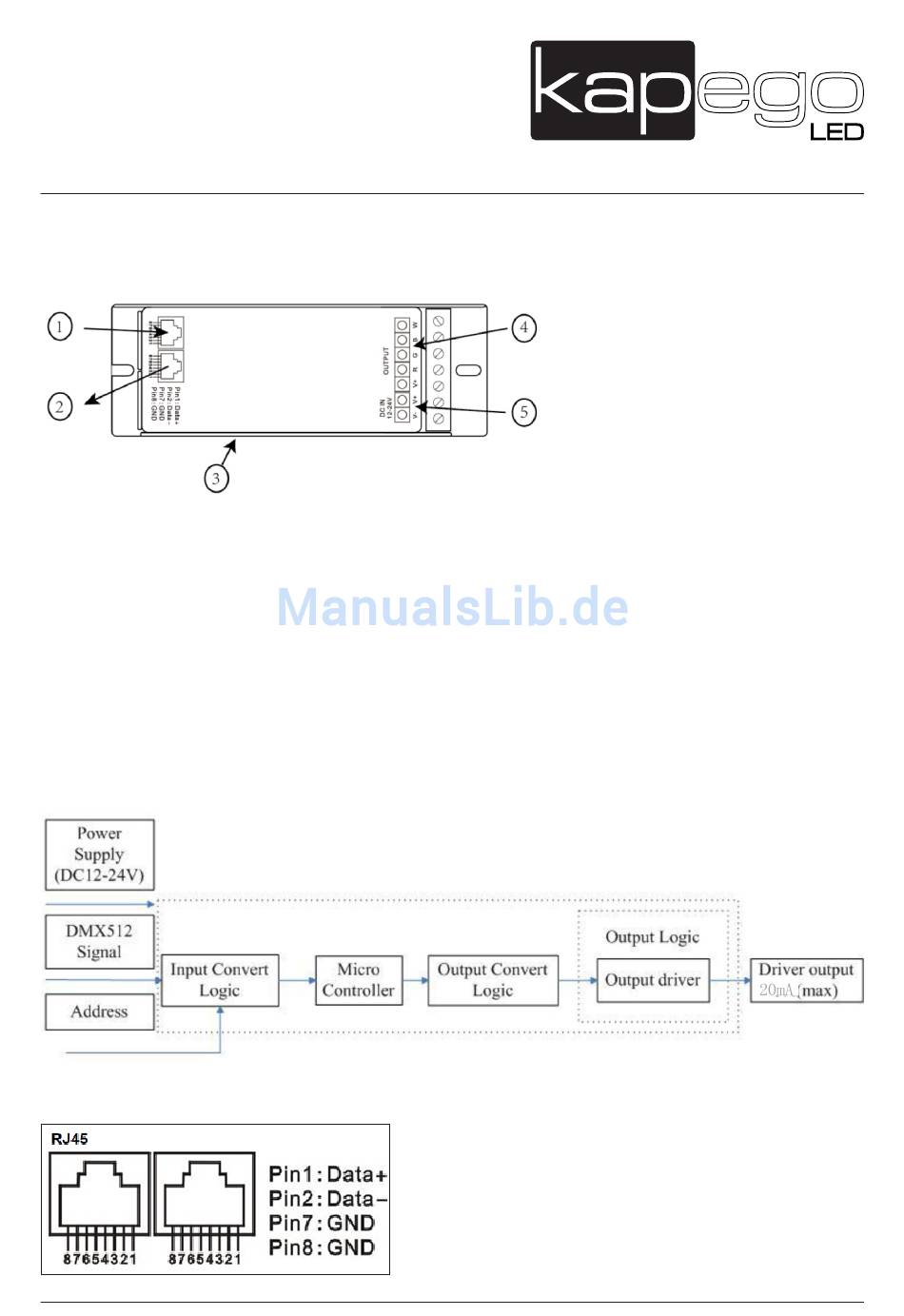

DMX Schnittstelle
DMX Signal Ein- und Ausgang
Dippschalter Adress-Einstellung
Trieber Ausgang Schnittstelle
Eingang Stromversorgung
