Produktbeschreibung (Fortsetzung)
4.2

Bedien- und Anzeigeelemente

Paarungstaster Status-LED (RGB)

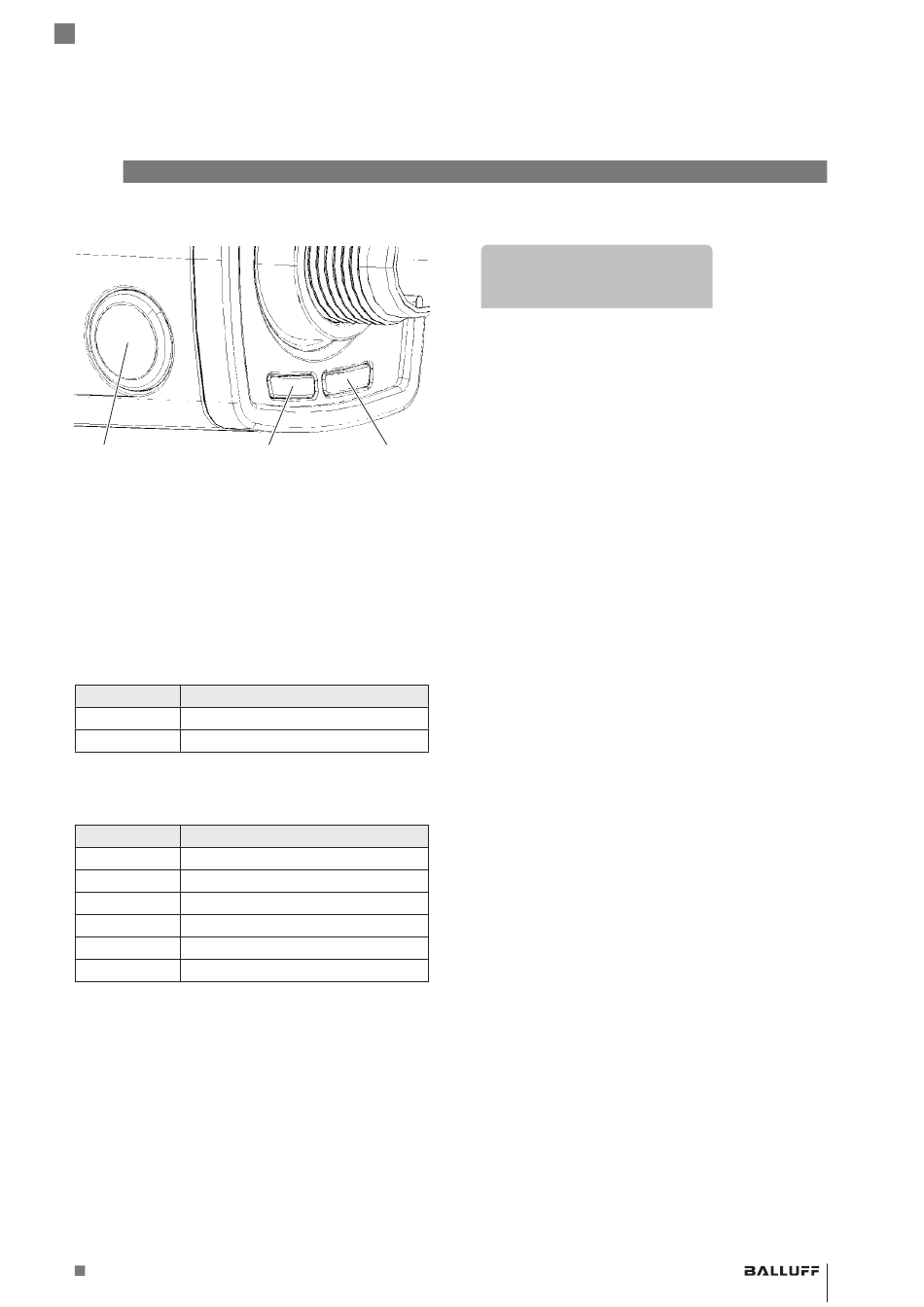

Bild 4-2: LEDs
Paarungstaster
Der Paarungstaster wird verwendet, um eine vorhandene
IO-Link Wireless Bridge durch eine neue zu ersetzen.
Die IO-Link Wireless Bridge muss ausgeschaltet sein, um
sicherzustellen, dass der Master die Verbindung trennt,
bevor ein neues Modul installiert wird.
Power-LED
Signal

Bedeutung

Grün statisch Spannung liegt an.
Aus keine Spannung
Tab. 4-1: Power-LED
Status-LED
Signal Bedeutung
Magenta Keinie Drahtlosverbindung
Blau Wireless Bridge ist betriebsbereit
Grün Betriebsbereites verdrahtetes Gerät
Gelb Verdrahtetes Gerät nicht betriebsbereit
Weiß Wireless-Fehler
Grün blinkend Firmware-Update-Modus
Tab. 4-2: Status-LED
