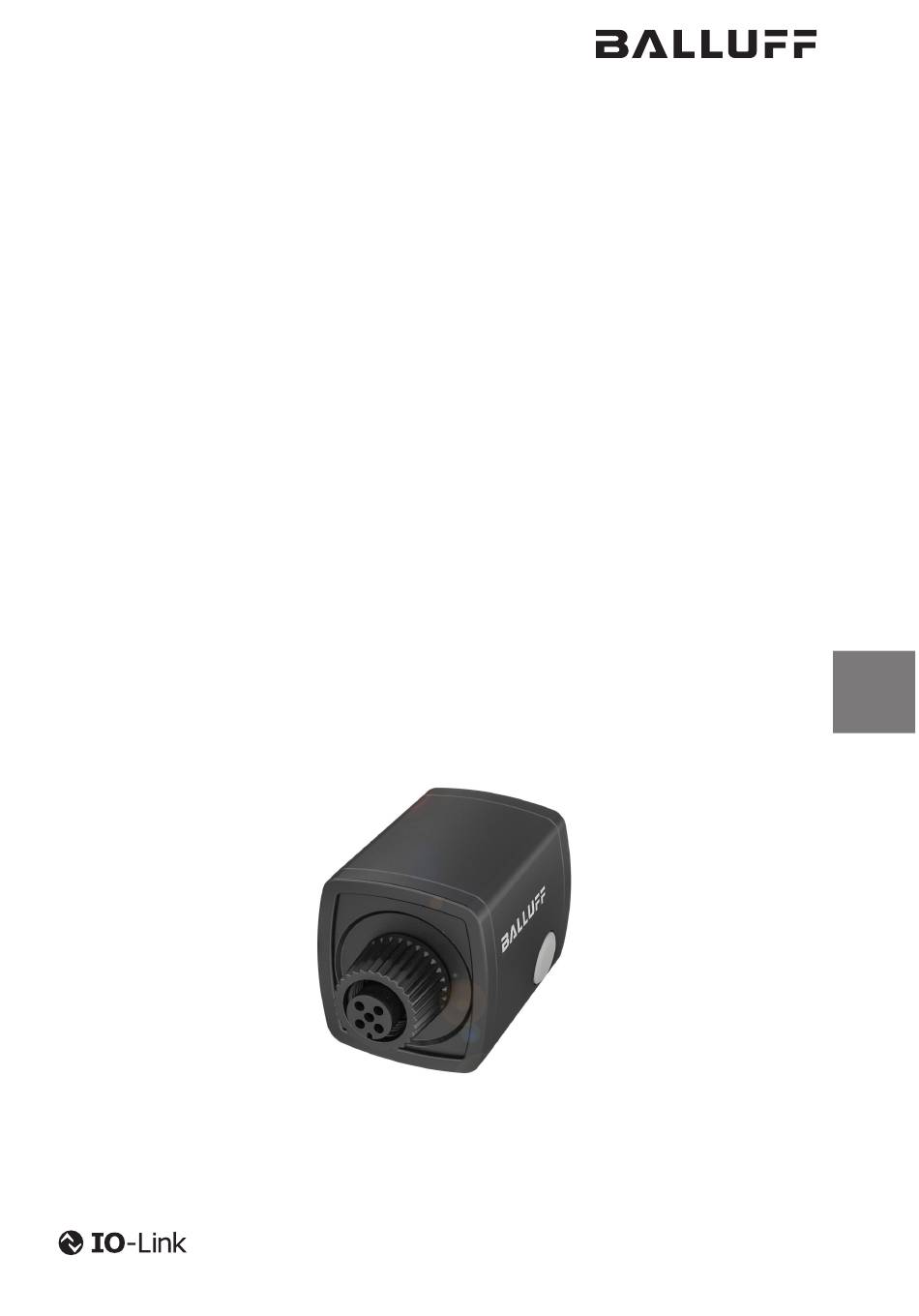

- Seite 1 BNI IOW-560-W01-K022 Betriebsanleitung deutsch User’s guide english...
- Seite 2 www.balluff.com...
- Seite 3 BNI IOW-560-W01-K022 Betriebsanleitung deutsch...
- Seite 4 www.balluff.com...
-
Seite 5: Inhaltsverzeichnis
BNI IOW-560-W01-K022 Netzwerkschnittstelle Zu dieser Anleitung Gültigkeit Mitgeltende Dokumente Verwendete Symbole und Konventionen Bedeutung der Warnhinweise Verwendete Fachbegriffe und Abkürzungen Abbildungen Sicherheitshinweise Bestimmungsgemäße Verwendung Vernünftigerweise vorhersehbare Fehlanwendung Allgemeine Sicherheitshinweise Lieferumfang, Transport und Lagerung Lieferumfang Transport Lagerbedingungen Produktbeschreibung Funktion Bedien- und Anzeigeelemente... -
Seite 6: Netzwerkschnittstelle
BNI IOW-560-W01-K022 Netzwerkschnittstelle Zubehör IO-Link Wireless Hub (BNI IOW-302-W01-K080) Profinet-IO-Link Wireless Master (BNI PNT-565-W01-K079) deutsch... -
Seite 7: Gültigkeit
Mitgeltende Dokumente Das allgemeine Warnsymbol in Verbindung mit dem Weitere Informationen zu diesem Produkt finden Sie unter Signalwort GEFAHR kennzeichnet eine Gefahr, die www.balluff.com auf der Produktseite z. B. in folgenden unmittelbar zum Tod oder zu schweren Verletzungen Dokumenten: führt. –... -
Seite 8: Sicherheitshinweise
Die IO-Link Wireless Bridge ist für den Einsatz im Industrie- bereich vorgesehen. Die einwandfreie Funktion gemäß den Angaben in den technischen Daten wird nur mit geeignetem Original Balluff Zubehör zugesichert, die Verwendung anderer Komponen- ten bewirkt Haftungsausschluss. Das Modul darf nur mit einer zugelassenen Stromversor- gung betrieben werden. -
Seite 9: Lieferumfang, Transport Und Lagerung
BNI IOW-560-W01-K022 Netzwerkschnittstelle Lieferumfang, Transport und Lagerung Lieferumfang – IO-Link Wireless Bridge – Montagehalterung Transport ► Produkt in Originalverpackung bis zum Verwendungs- ort transportieren. Lagerbedingungen ► Produkt in Originalverpackung lagern. ► Umgebungsbedingungen beachten (siehe Umge- bungsbedingungen auf Seite 13). www.balluff.com deutsch... -
Seite 10: Produktbeschreibung
BNI IOW-560-W01-K022 Netzwerkschnittstelle Produktbeschreibung 12.6 11.5 Buchse M12 Mit Montagehalterung: 35.5 66.1 36.3 Stecker M12 Bild 4-1: Abmessungen Funktion Die IO-Link Wireless Bridge ist eine IO-Link Wireless Class A Bridge mit einem IP67-Gehäuse. Sie verfügt über eine interne Antenne und zwei M12-Anschlüsse für Daten und Strom. -
Seite 11: Produktbeschreibung
Bedruckung BNI00H3 BNI-IOW-560-W01-K022 Bestellcode U = 24 VDC I = 20 mA Bild 4-3: Bedruckung (Beispiel) [PRODUCT IDENTITY] XXXX Balluff GmbH, Schurwaldstr. 9 +49 7158 173-0 DE-73765, Neuhausen a.d.F. www.balluff.com Paarungstaster Status-LED (RGB) Power-LED (Green) 26.3mm Bild 4-2: LEDs Paarungstaster Der Paarungstaster wird verwendet, um eine vorhandene IO-Link Wireless Bridge durch eine neue zu ersetzen. -
Seite 12: Einbau Und Anschluss
BNI IOW-560-W01-K022 Netzwerkschnittstelle Einbau und Anschluss Einbau 5.2.2 IO-Link Abmessungen siehe Bild 4-1 auf Seite 8. Die IO-Link Wireless Bridge kann mit oder ohne Montage- halterung (im Lieferumfang enthalten) befestigt werden. Einbau mit Montagehalterung Bild 5-2: Draufsicht auf M12-Buchse, A-codiert 1. Die Montagehalterung mit M3-Schrauben oder mit... -
Seite 13: Inbetriebnahme Und Betrieb
BNI IOW-560-W01-K022 Netzwerkschnittstelle Inbetriebnahme und Betrieb Inbetriebnahme Hinweise zum Betrieb – Funktion des BNI und aller damit verbundenen Kompo- GEFAHR nenten regelmäßig prüfen. – Bei Funktionsstörungen das Gerät außer Betrieb Unkontrollierte Systembewegungen nehmen. – Anlage gegen unbefugte Benutzung sichern. Bei der Inbetriebnahme und wenn der Sensor Teil eines –... -
Seite 14: Diagnose, Fehlerbehebung, Reparatur, Demontage Und Entsorgung
BNI IOW-560-W01-K022 Netzwerkschnittstelle Diagnose, Fehlerbehebung, Reparatur, Demontage und Entsorgung Diagnose und Fehlerbehebung Reparatur Reparaturen am Produkt dürfen nur von Balluff durchge- führt werden. 7.1.1 Power-LED Sollte das Produkt defekt sein, nehmen Sie Kontakt mit Wenn ein Netzteil an das Modul angeschlossen ist und die unserem Service-Center auf. -
Seite 15: Technische Daten
Die Angaben sind typische Werte bei 24 V DC und Raum- Material temperatur. Gehäusematerial Das Produkt ist sofort betriebsbereit. Mechanische Merkmale Weitere Daten finden Sie unter www.balluff.com auf der Produktseite. Abmessungen (B × H × T) 35,5 × 36,2 × 66,1 mm Umgebungsbedingungen Zulassungen und Kennzeichnungen Umgebungstemperatur −5…+50 °C Mit dem CE-Zeichen bestätigen wir,... - Seite 16 BNI IOW-560-W01-K022 Netzwerkschnittstelle Zubehör Zubehör ist nicht im Lieferumfang enthalten und deshalb getrennt zu bestellen. Empfohlenes Zubehör finden Sie unter www.balluff.com auf der Produktseite. IO-Link Wireless Hub (BNI IOW-302-W01-K080) Bestellcode: BNI00FF Bild 9-1: IO-Link-Wireless-Hub Profinet-IO-Link Wireless Master (BNI PNT-565-W01-K079) Bestellcode: BNI00FE...
- Seite 17 BNI IOW-560-W01-K022 User’s Guide english...
- Seite 18 www.balluff.com...
- Seite 19 BNI IOW-560-W01-K022 Network interface About this guide Validity Other applicable documents Symbols and conventions Explanation of the warnings Technical terms and abbreviations used Pictures Safety notes Intended use Reasonably foreseeable misuse General safety notes Scope of delivery, transport and storage...
-
Seite 20: Network Interface
BNI IOW-560-W01-K022 Network interface Accessories IO-Link Wireless Hub (BNI IOW-302-W01-K080) Profinet-IO-Link Wireless Master (BNI PNT-565-W01-K079) english... -
Seite 21: About This Guide
The general warning symbol in conjunction with the Additional information about this product can be found at signal word DANGER identifies a hazard which, if not www.balluff.com on the product page, e.g. in the avoided, will certainly result in death or serious following documents: injuries. -
Seite 22: Safety Notes
Flawless function in accordance with the specifications in the technical data is ensured only when using suitable original Balluff accessories. Use of any other components will void the warranty. The module may only be operated with an approved power supply. Only approved lines may be connected. -
Seite 23: Scope Of Delivery, Transport And Storage
BNI IOW-560-W01-K022 Network interface Scope of delivery, transport and storage Scope of delivery – IO-Link Wireless Bridge – Mounting bracket Transport ► Transport product to location of use in original packaging. Storage conditions ► Store product in original packaging. ► Observe ambient conditions (see Ambient conditions on page 13). -
Seite 24: Product Description
BNI IOW-560-W01-K022 Network interface Product description 12.6 11.5 Socket M12 With mounting bracket: 35.5 66.1 36.3 Plug M12 Fig. 4-1: Dimensions Function The IO-Link Wireless Bridge is an IO-Link Wireless Class A bridge with an IP67 housing. It has an internal antenna and two M12 connections for data and power. -
Seite 25: Operating And Display Elements
Order code Type U = 24 VDC I = 20 mA Fig. 4-3: Labeling (example) [PRODUCT IDENTITY] XXXX Balluff GmbH, Schurwaldstr. 9 +49 7158 173-0 DE-73765, Neuhausen a.d.F. www.balluff.com Pairing button Status LED (RGB) Power LED (green) 26.3mm Fig. 4-2:... -
Seite 26: Installation And Connection
BNI IOW-560-W01-K022 Network interface Installation and connection Installation 5.2.2 IO-Link For dimensions, see Fig. 4-1 on page 8. The IO-Link Wireless Bridge can be mounted with or without a mounting bracket (included in scope of delivery). Installation with mounting bracket Fig. 5-2: Top view of M12 socket, A-coded 1. -
Seite 27: Startup And Operation
BNI IOW-560-W01-K022 Network interface Startup and operation Startup Operating notes – Regularly check function of the BNI and all associated DANGER components. – Take the device out of operation whenever there is a Uncontrolled system movement malfunction. – Secure the system against unauthorized use. -
Seite 28: Diagnosis, Fault Rectification, Repair, Disassembly And Disposal
Network interface Diagnosis, fault rectification, repair, disassembly and disposal Diagnosis and troubleshooting Repair Repairs to the product may only be performed by Balluff. If the product is defective, contact our Service Center. 7.1.1 Power LED If a power supply is connected to the module and the... -
Seite 29: Technical Data
The specifications are typical values for 24 V DC at room Materials temperature. Housing material The product is immediately ready for use. Mechanical features Further data can be found at www.balluff.com on the product page. Dimensions (W × H × D) 35.5 × 36.2 × 66.1 mm Ambient conditions Approvals and designations Ambient temperature −5…+50 °C... - Seite 30 BNI IOW-560-W01-K022 Network interface Accessories Accessories are not included in the scope of delivery and must be ordered separately. Recommended accessories can be found at www.balluff.com on the product page. IO-Link Wireless Hub (BNI IOW-302-W01-K080) Order code: BNI00FF Fig. 9-1: IO-Link-Wireless-Hub...
