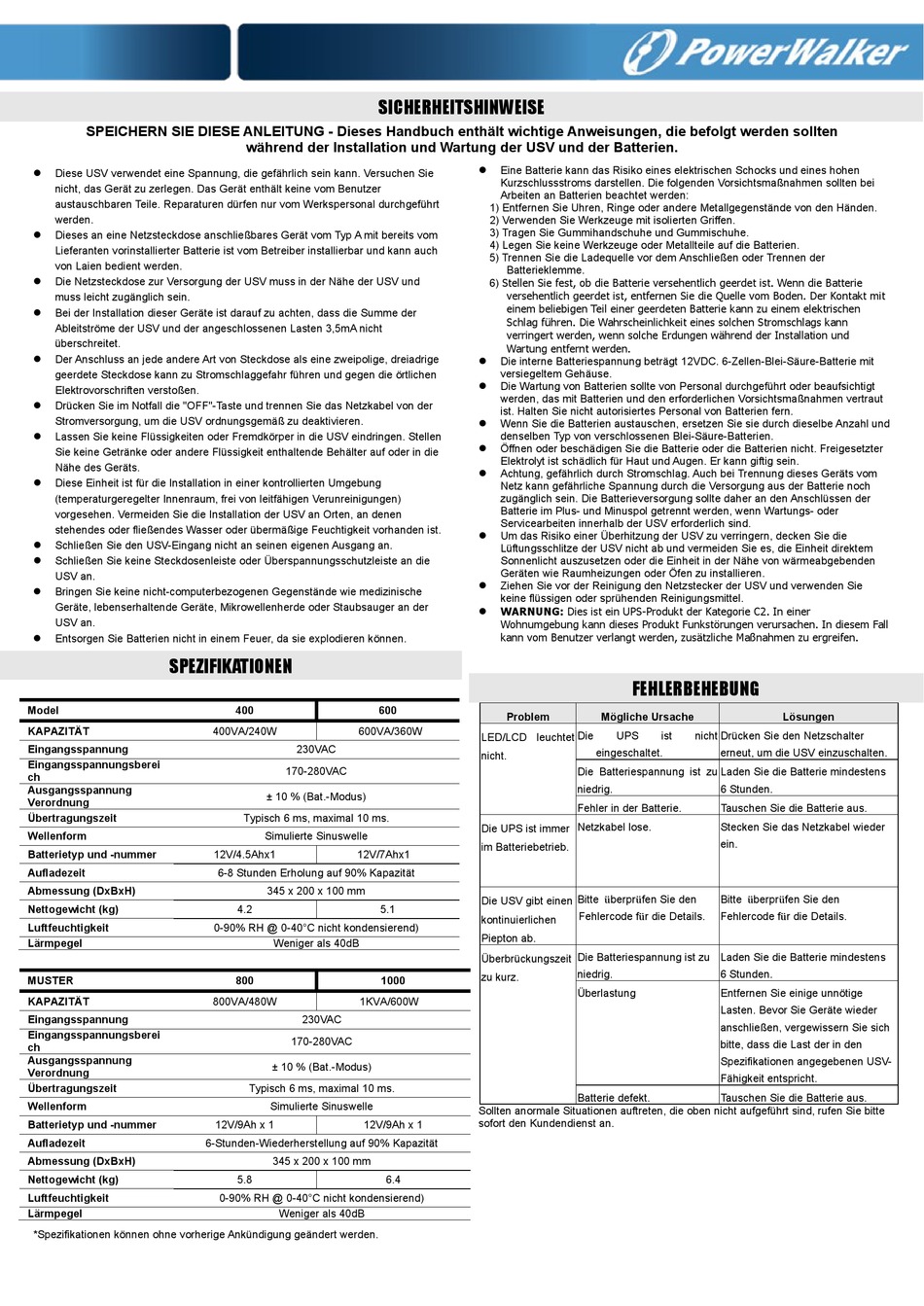

SPEICHERN SIE DIESE ANLEITUNG - Dieses Handbuch enthält wichtige Anweisungen, die befolgt werden sollten
Diese USV verwendet eine Spannung, die gefährlich sein kann. Versuchen Sie
nicht, das Gerät zu zerlegen. Das Gerät enthält keine vom Benutzer
austauschbaren Teile. Reparaturen dürfen nur vom Werkspersonal durchgeführt
werden.
Dieses an eine Netzsteckdose anschließbares Gerät vom Typ A mit bereits vom
Lieferanten vorinstallierter Batterie ist vom Betreiber installierbar und kann auch
von Laien bedient werden.
Die Netzsteckdose zur Versorgung der USV muss in der Nähe der USV und
muss leicht zugänglich sein.
Bei der Installation dieser Geräte ist darauf zu achten, dass die Summe der
Ableitströme der USV und der angeschlossenen Lasten 3,5mA nicht
überschreitet.
Der Anschluss an jede andere Art von Steckdose als eine zweipolige, dreiadrige
geerdete Steckdose kann zu Stromschlaggefahr führen und gegen die örtlichen
Elektrovorschriften verstoßen.
Drücken Sie im Notfall die "OFF"-Taste und trennen Sie das Netzkabel von der
Stromversorgung, um die USV ordnungsgemäß zu deaktivieren.
Lassen Sie keine Flüssigkeiten oder Fremdkörper in die USV eindringen. Stellen
Sie keine Getränke oder andere Flüssigkeit enthaltende Behälter auf oder in die
Nähe des Geräts.
Diese Einheit ist für die Installation in einer kontrollierten Umgebung
(temperaturgeregelter Innenraum, frei von leitfähigen Verunreinigungen)
vorgesehen. Vermeiden Sie die Installation der USV an Orten, an denen
stehendes oder fließendes Wasser oder übermäßige Feuchtigkeit vorhanden ist.
Schließen Sie den USV-Eingang nicht an seinen eigenen Ausgang an.
Schließen Sie keine Steckdosenleiste oder Überspannungsschutzleiste an die
USV an.
Bringen Sie keine nicht-computerbezogenen Gegenstände wie medizinische
Geräte, lebenserhaltende Geräte, Mikrowellenherde oder Staubsauger an der
USV an.
Entsorgen Sie Batterien nicht in einem Feuer, da sie explodieren können.
SPEZIFIKATIONEN
Model
KAPAZITÄT
Eingangsspannung
Eingangsspannungsberei
ch
Ausgangsspannung
Verordnung
Übertragungszeit
Wellenform
Batterietyp und -nummer
Aufladezeit
Abmessung (DxBxH)
Nettogewicht (kg)
Luftfeuchtigkeit
Lärmpegel
MUSTER
KAPAZITÄT
Eingangsspannung
Eingangsspannungsberei
ch
Ausgangsspannung
Verordnung
Übertragungszeit
Wellenform
Batterietyp und -nummer
Aufladezeit
Abmessung (DxBxH)
Nettogewicht (kg)
Luftfeuchtigkeit
Lärmpegel
*Spezifikationen können ohne vorherige Ankündigung geändert werden.
SICHERHEITSHINWEISE
während der Installation und Wartung der USV und der Batterien.
400
600
400VA/240W
600VA/360W
230VAC
170-280VAC
± 10 % (Bat.-Modus)
Typisch 6 ms, maximal 10 ms.
Simulierte Sinuswelle
12V/4.5Ahx1
12V/7Ahx1
6-8 Stunden Erholung auf 90% Kapazität
345 x 200 x 100 mm
4.2
0-90% RH @ 0-40°C nicht kondensierend)
Weniger als 40dB
800
800VA/480W
1KVA/600W
230VAC
170-280VAC
± 10 % (Bat.-Modus)
Typisch 6 ms, maximal 10 ms.
Simulierte Sinuswelle
12V/9Ah x 1
12V/9Ah x 1
6-Stunden-Wiederherstellung auf 90% Kapazität
345 x 200 x 100 mm
5.8
0-90% RH @ 0-40°C nicht kondensierend)
Weniger als 40dB
Eine Batterie kann das Risiko eines elektrischen Schocks und eines hohen
Kurzschlussstroms darstellen. Die folgenden Vorsichtsmaßnahmen sollten bei
Arbeiten an Batterien beachtet werden:
1) Entfernen Sie Uhren, Ringe oder andere Metallgegenstände von den Händen.
2) Verwenden Sie Werkzeuge mit isolierten Griffen.
3) Tragen Sie Gummihandschuhe und Gummischuhe.
4) Legen Sie keine Werkzeuge oder Metallteile auf die Batterien.
5) Trennen Sie die Ladequelle vor dem Anschließen oder Trennen der
Batterieklemme.
6) Stellen Sie fest, ob die Batterie versehentlich geerdet ist. Wenn die Batterie
versehentlich geerdet ist, entfernen Sie die Quelle vom Boden. Der Kontakt mit
einem beliebigen Teil einer geerdeten Batterie kann zu einem elektrischen
Schlag führen. Die Wahrscheinlichkeit eines solchen Stromschlags kann
verringert werden, wenn solche Erdungen während der Installation und
Wartung entfernt werden.
Die interne Batteriespannung beträgt 12VDC. 6-Zellen-Blei-Säure-Batterie mit
versiegeltem Gehäuse.
Die Wartung von Batterien sollte von Personal durchgeführt oder beaufsichtigt
werden, das mit Batterien und den erforderlichen Vorsichtsmaßnahmen vertraut
ist. Halten Sie nicht autorisiertes Personal von Batterien fern.
Wenn Sie die Batterien austauschen, ersetzen Sie sie durch dieselbe Anzahl und
denselben Typ von verschlossenen Blei-Säure-Batterien.
Öffnen oder beschädigen Sie die Batterie oder die Batterien nicht. Freigesetzter
Elektrolyt ist schädlich für Haut und Augen. Er kann giftig sein.
Achtung, gefährlich durch Stromschlag. Auch bei Trennung dieses Geräts vom
Netz kann gefährliche Spannung durch die Versorgung aus der Batterie noch
zugänglich sein. Die Batterieversorgung sollte daher an den Anschlüssen der
Batterie im Plus- und Minuspol getrennt werden, wenn Wartungs- oder
Servicearbeiten innerhalb der USV erforderlich sind.
Um das Risiko einer Überhitzung der USV zu verringern, decken Sie die
Lüftungsschlitze der USV nicht ab und vermeiden Sie es, die Einheit direktem
Sonnenlicht auszusetzen oder die Einheit in der Nähe von wärmeabgebenden
Geräten wie Raumheizungen oder Öfen zu installieren.
Ziehen Sie vor der Reinigung den Netzstecker der USV und verwenden Sie
keine flüssigen oder sprühenden Reinigungsmittel.
WARNUNG: Dies ist ein UPS-Produkt der Kategorie C2. In einer
Wohnumgebung kann dieses Produkt Funkstörungen verursachen. In diesem Fall
kann vom Benutzer verlangt werden, zusätzliche Maßnahmen zu ergreifen.
Problem
LED/LCD leuchtet
nicht.
Die UPS ist immer
im Batteriebetrieb.
Die USV gibt einen
5.1
kontinuierlichen
Piepton ab.
Überbrückungszeit
zu kurz.
1000
Sollten anormale Situationen auftreten, die oben nicht aufgeführt sind, rufen Sie bitte
sofort den Kundendienst an.
6.4
FEHLERBEHEBUNG
Mögliche Ursache
Die
UPS
ist
nicht
Drücken Sie den Netzschalter
eingeschaltet.
erneut, um die USV einzuschalten.
Die Batteriespannung ist zu
Laden Sie die Batterie mindestens
niedrig.
6 Stunden.
Fehler in der Batterie.
Tauschen Sie die Batterie aus.
Netzkabel lose.
Stecken Sie das Netzkabel wieder
ein.
Bitte überprüfen Sie den
Bitte überprüfen Sie den
Fehlercode für die Details.
Fehlercode für die Details.
Die Batteriespannung ist zu
Laden Sie die Batterie mindestens
niedrig.
6 Stunden.
Überlastung
Entfernen Sie einige unnötige
Lasten. Bevor Sie Geräte wieder
anschließen, vergewissern Sie sich
bitte, dass die Last der in den
Spezifikationen angegebenen USV-
Fähigkeit entspricht.
Batterie defekt.
Tauschen Sie die Batterie aus.
Lösungen
