Inhaltszusammenfassung für PowerWalker VI 650 SH

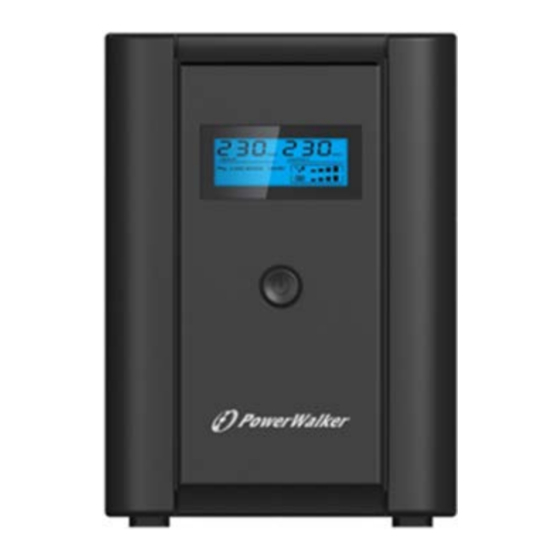

- Seite 1 Line Interactive USV PowerWalker VI 650 SH PowerWalker VI 850 SH PowerWalker VI 1200 SH PowerWalker VI 2200 SH (Schuko / French / IEC) PowerWalker VI 650 SHL PowerWalker VI 850 SHL PowerWalker VI 1200 SHL PowerWalker VI 2200 SHL...
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE PowerWalker VI BEWAHREN SIE DIESE ANLEITUNG GUT AUF – Dieses Handbuch enthält wichtige Anweisungen für die 650/850/1200/2200 SH and VI 650/850/1200/2200 SHL serien die während Installation und Wartung der USV- Geräte und Akkus eingehalten werden müssen. Dieses Produkt wurde speziell für PCs entwickelt und wird nicht für den Einsatz wie etwa für medizinische Geräte, Lebenserhaltungssysteme und andere wichtige Geräte empfohlen. - Seite 3 Die USV beinhaltet eine/zwei Batterien mit hoher Kapazität. Deshalb sollte das Gehäuse der USV nicht geöffnet werden, um Gefahren von elektrischen Schlägen zu vermeiden. Wenn die Batterie repariert oder ersetzt werden muss, kontaktieren Sie bitte den Händler. Wartung und Reparatur der Batterien sollte nur von Fachpersonal durchgeführt oder überwacht werden, das Wissen über Batterien hat und die notwendigen Vorsichtsmaßnahmen kennt.
-
Seite 4: Einführung
1. Einführung PowerWalker VI SH und VI SHL Serie ist ein intelligentes und kompaktes Line-Interactive USV-System (Unterbrechungsfreie Stromversorgung), das Ihren Computer oder empfindliche Elektrogeräte vor allen Stromstörungen, einschließlich eines kompletten Netzausfalls, schützt. Dieses Produkt ist mit zahlreichen Merkmalen ausgestattet, damit die angeschlossenen Geräte länger und zuverlässiger arbeiten können. -
Seite 5: Produktübersicht
4. Produktübersicht 4.1. PowerWalker VI 650/850/1200/2200 SH FR/IEC/Schuko Vorderseite: VI 650/850 SH VI 1200/2200 SH Power ON/OFF USB-Anschluss LED-Anzeigen LED-Anzeigen AC-Modus: leuchtet grün Normal: leuchtet grün Akkumodus: blinkt grün Akkusmodus: leuchtet gelb ... -
Seite 6: Display Für Powerwalker Vi Shl Serie
4.3. Display für PowerWalker VI SHL Serie Wenn das LCD gestartet wird, werden alle Informationen Im Normalmodus sieht die Anzeige wie unten dargestellt aus. 3 Sekunden lang angezeigt. Im AVR-Modus sieht die Anzeige wie unten dargestellt aus. Im Akkumodus sieht die Anzeige wie unten dargestellt aus. -
Seite 7: Definition Der Akkukapazität
2. Definition der Akkukapazität: Batterieniveau: Batterieniveau < 20% 20% ≤ Batterieniveau < 40% 40% ≤ Batterieniveau < 60% 60% ≤ Batterieniveau < 80% 80% ≤ Batterieniveau 3. Bei Überlast blinkt die Markierung im Abstand von 1 Sekunde. 4. Bei niedrigem Batteriestand blinkt die Markierung im Abstand von 1 Sekunde. -
Seite 8: Rückseite Der Powerwalker Vi Sh Und Shl Serie
4.4. Rückseite der PowerWalker VI SH und SHL Serie 650/850 IEC 1200 IEC 2200 IEC 650/850 Schuko 1200/2200 Schuko 1200/2200 French 650/850 FR AC-Eingang AC-Eingang 6*IEC Ausgang or 2* IEC & 2* Schuko Ausgang or 2* IEC ... - Seite 9 5. Installation und erste Inbetriebnahme Bitte überprüfen Sie das Gerät vor der Installation. Vergewissern Sie sich, dass keine Teile beschädigt sind. I: Platzierung & Lagerbedingungen Installieren Sie die USV in einem geschützten Bereich, der eine angemessene Luftzirkulation um das Gerät herum bietet und frei von starkem Staub, korrosiven Dämpfen und leitfähigen Verunreinigungen ist.
- Seite 10 III: Schließen Sie die Verbraucher an Schließen Sie die Verbraucher an die Ausgangsbuchsen an der Rückseite der USV an. Schalten Sie den Netzschalter der USV ein, damit werden die angeschlossenen Verbraucher von der USV geschützt. Do not attach a power strip or surge suppressor to the UPS. IV: Anschließen von LAN-Kabel, Modem- oder Telefonleitung zum Überspannungsschutz Schließen Sie zum Beispiel ein einzelnes Modem- oder Telefonkabel an die mit Überspannungsschutz ausgestattete „IN“...
-
Seite 11: Funktionen & Betrieb
6. Funktionen & Betrieb I: DC-Startfunktion Mit der DC-Startfunktion kann die USV ohne Wechselstromzufuhr eingeschaltet werden, wenn die Batterie vollständig aufgeladen ist. Drücken Sie die Netztaste, um die USV einzuschalten. II: AVR (Automatische Spannungsregelung): Falls die Qualität der einkommenden Stromversorgung schlecht ist, gleicht die AVR eine niedrige oder hohe Eingangsspannung aus. - Seite 12 Sie können einstellen, ob sich Ihr System bei niedrigem bzw. kritischem Batteriestand in den Schlafmodus versetzen oder herunterfahren soll; oder ob es gar nichts machen soll. Für mehr Überwachungs- und Kontrollfunktionen, installieren Sie bitte die Winpower Software mit HID Unterstützung.
-
Seite 13: Softwareinstallation Auf Ihrem Computer
Doppelklicken Sie auf das Symbol, um die Überwachungssoftware zu verwenden (siehe oben). Sie können Abschaltung und Hochfahren der USV festlegen und den USV-Status per PC überwachen. Genaue Informationen dazu finden Sie im E-Benutzerhandbuch der Software. Check winpower.powerwalker.com from time to time to get the latest version of monitoring software. -
Seite 14: Wartung
8. Wartung I. Allgemein Die USV ist praktisch wartungsfrei: Sorgen Sie für die richtigen Umgebungsbedingungen und halten Sie die Lüftungsöffnungen frei von Staub. II. Sicherungen Falls die Wechselstromsicherung defekt ist, stellen Sie sicher, dass sie durch eine kompatible Sicherung des gleichen Fabrikats und Typs ersetzt wird. -
Seite 15: Spezifikationen
10. Spezifikationen Modell 1200 2200 CAPACITY 650VA / 360W 850VA / 480W 1200VA/600W 2200VA/1200W EINGANG Spannung 230 VAC Spannungsbereich 170~280 VAC AUSGANG Spannung 230 VAC Spannungsreglung +/-10% (Battery mode) Frequenzbereich 50/60Hz Frequenzreglung ±1Hz (Battery mode) Übertragungszeit Typical 4-8ms Wellenform Modified Sine Wave SCHUTZ Vollständiger Schutz Vollständiger Schutz...
