Inspektion
Folgendes befinden sich in der Schachtel:
● USV-Einheit ● Benutzerhandbuch
Nehmen Sie die UPS aus dem Paket und untersuchen Sie sie auf
Schäden, die während des Versands entstanden sein könnten.
Wenn ein Schaden festgestellt wird, verpacken Sie das Gerät neu
und senden Sie es an den Kaufort zurück.
Anschluss an das Versorgungsnetz
Schließen Sie das Netzkabel an das Stromnetz an. Dann beginnt
die USV mit dem Laden der Akku. Das beste Ergebnis erzielen
Sie, wenn Sie den Akku vor der ersten Verwendung 6 Stunden
lang aufladen.
Modem/Telefonanschluss/Datenleitung anschließen
(nur für das Modell mit TVSS-Anschluss)
Diese USV schützt eine einzelne Leitung (1 in/1 out) Telefon,
Modem oder Faxgerät vor Überspannungen, wenn sie über die
USV angeschlossen ist. Stecken Sie die verbindende
Internetleitung in die "IN"-Buchse. Verwenden Sie ein weiteres
Internet-Leitungskabel in der "OUT"-Buchse und stecken Sie das
andere Ende in die Modem-Eingangsbuchse.

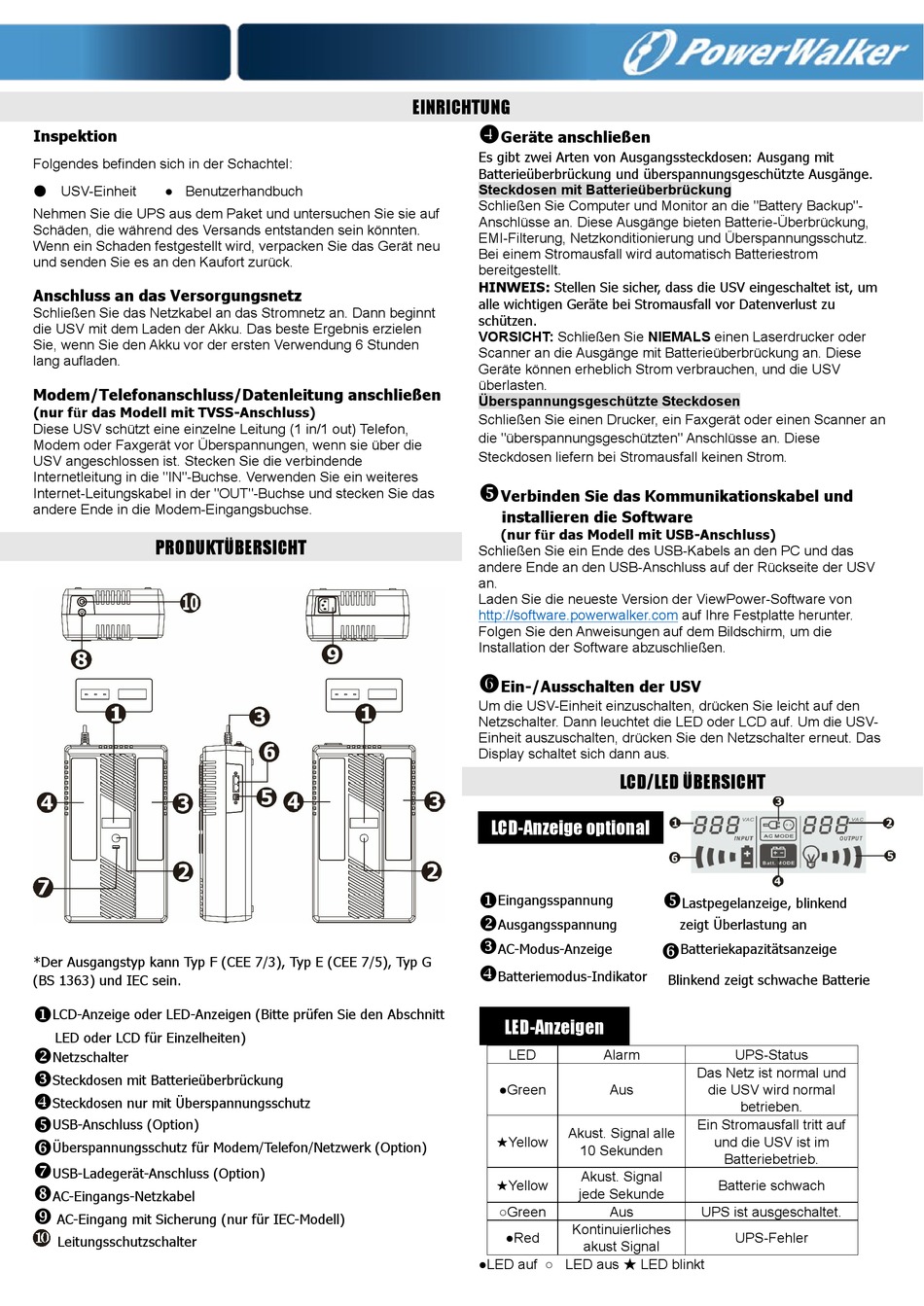

PRODUKTÜBERSICHT
*Der Ausgangstyp kann Typ F (CEE 7/3), Typ E (CEE 7/5), Typ G
(BS 1363) und IEC sein.

LCD-Anzeige oder LED-Anzeigen (Bitte prüfen Sie den Abschnitt
LED oder LCD für Einzelheiten)

Netzschalter

Steckdosen mit Batterieüberbrückung

Steckdosen nur mit Überspannungsschutz

USB-Anschluss (Option)

Überspannungsschutz für Modem/Telefon/Netzwerk (Option)

USB-Ladegerät-Anschluss (Option)

AC-Eingangs-Netzkabel

AC-Eingang mit Sicherung (nur für IEC-Modell)
Leitungsschutzschalter
EINRICHTUNG

Geräte anschließen
Es gibt zwei Arten von Ausgangssteckdosen: Ausgang mit
Batterieüberbrückung und überspannungsgeschützte Ausgänge.
Steckdosen mit Batterieüberbrückung
Schließen Sie Computer und Monitor an die "Battery Backup"-
Anschlüsse an. Diese Ausgänge bieten Batterie-Überbrückung,
EMI-Filterung, Netzkonditionierung und Überspannungsschutz.
Bei einem Stromausfall wird automatisch Batteriestrom
bereitgestellt.
HINWEIS: Stellen Sie sicher, dass die USV eingeschaltet ist, um
alle wichtigen Geräte bei Stromausfall vor Datenverlust zu
schützen.
VORSICHT: Schließen Sie NIEMALS einen Laserdrucker oder
Scanner an die Ausgänge mit Batterieüberbrückung an. Diese
Geräte können erheblich Strom verbrauchen, und die USV
überlasten.
Überspannungsgeschützte Steckdosen
Schließen Sie einen Drucker, ein Faxgerät oder einen Scanner an
die "überspannungsgeschützten" Anschlüsse an. Diese
Steckdosen liefern bei Stromausfall keinen Strom.

Verbinden Sie das Kommunikationskabel und
installieren die Software
(nur für das Modell mit USB-Anschluss)
Schließen Sie ein Ende des USB-Kabels an den PC und das
andere Ende an den USB-Anschluss auf der Rückseite der USV
an.
Laden Sie die neueste Version der ViewPower-Software von
http://software.powerwalker.com
Folgen Sie den Anweisungen auf dem Bildschirm, um die
Installation der Software abzuschließen.

Ein-/Ausschalten der USV
Um die USV-Einheit einzuschalten, drücken Sie leicht auf den
Netzschalter. Dann leuchtet die LED oder LCD auf. Um die USV-
Einheit auszuschalten, drücken Sie den Netzschalter erneut. Das
Display schaltet sich dann aus.
LCD-Anzeige optional

Eingangsspannung

Ausgangsspannung

AC-Modus-Anzeige

Batteriemodus-Indikator
LED-Anzeigen
LED
●Green
Akust. Signal alle
★Yellow
10 Sekunden
Akust. Signal
★Yellow
jede Sekunde
○Green
Kontinuierliches
●Red
akust Signal
●LED auf ○ LED aus ★ LED blinkt
auf Ihre Festplatte herunter.
LCD/LED ÜBERSICHT

Lastpegelanzeige, blinkend
zeigt Überlastung an
Batteriekapazitätsanzeige

Blinkend zeigt schwache Batterie
Alarm UPS-Status
Das Netz ist normal und
Aus die USV wird normal
betrieben.
Ein Stromausfall tritt auf
und die USV ist im
Batteriebetrieb.
Batterie schwach
Aus UPS ist ausgeschaltet.
UPS-Fehler
