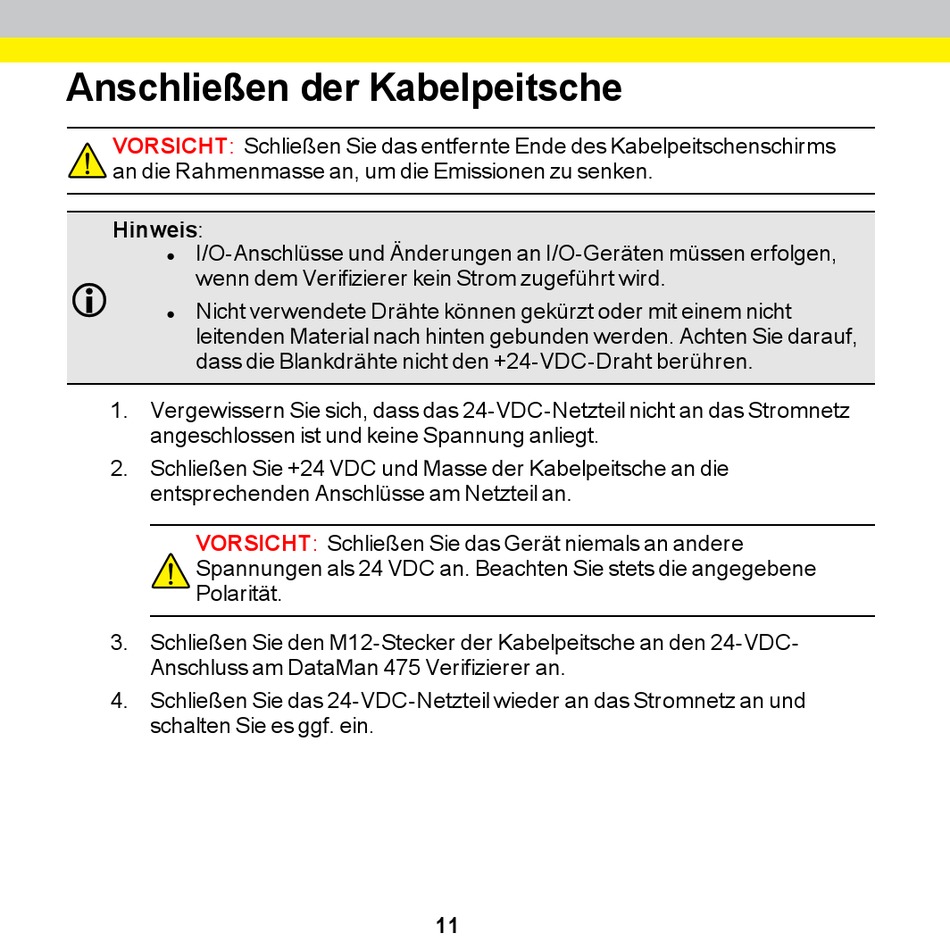

Anschließen der Kabelpeitsche
VORSICHT:
Schließen Sie das entfernte Ende des Kabelpeitschenschirms
an die Rahmenmasse an, um die Emissionen zu senken.
Hinweis:
I/O-Anschlüsse und Änderungen an I/O-Geräten müssen erfolgen,
l
wenn dem Verifizierer kein Strom zugeführt wird.
Nicht verwendete Drähte können gekürzt oder mit einem nicht
l
leitenden Material nach hinten gebunden werden. Achten Sie darauf,
dass die Blankdrähte nicht den +24-VDC-Draht berühren.
1. Vergewissern Sie sich, dass das 24-VDC-Netzteil nicht an das Stromnetz
angeschlossen ist und keine Spannung anliegt.
2. Schließen Sie +24 VDC und Masse der Kabelpeitsche an die
entsprechenden Anschlüsse am Netzteil an.
VORSICHT:
Spannungen als 24 VDC an. Beachten Sie stets die angegebene
Polarität.
3. Schließen Sie den M12-Stecker der Kabelpeitsche an den 24-VDC-
Anschluss am DataMan 475 Verifizierer an.
4. Schließen Sie das 24-VDC-Netzteil wieder an das Stromnetz an und
schalten Sie es ggf. ein.
Schließen Sie das Gerät niemals an andere
11
