Inhaltszusammenfassung für Cognex DataMan 470 Serie

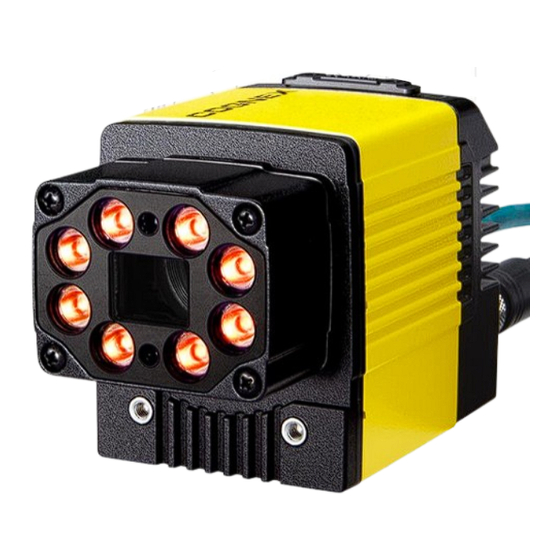

- Seite 1 ® DataMan 470 Serie Kurzanleitung 14.April2020...
-
Seite 2: Sicherheitsvorkehrungen
Beschädigungen oder Funktionsstörungen durch Überspannung, Leitungsrauschen, elektrostatische Entladung, Stromstöße und sonstigen Unregelmäßigkeiten bei der Stromversorgung zu minimieren. Installieren Sie Cognex Produkte nicht an Orten, an denen sie Belastungen durch die Umgebung wie übermäßige Hitze, Staub, Nässe, Feuchtigkeit, Stößen, Vibrationen, korrosiven oder entzündlichen Stoffen oder statischer Elektrizität ausgesetzt sind. - Seite 3 Änderungen, die von der für die Einhaltung der Vorschriften zuständigen Stelle nicht ausdrücklich genehmigt werden, können zum Erlöschen der Betriebsgenehmigung des Benutzers führen. Bei der Längenwahl von Kabelverbindungen müssen Schleifen einbezogen werden. Es ist sicherzustellen, dass Kabelbiegeradien erst ab einem Mindestabstand von 15 cm zum Stecker beginnen.
- Seite 4 Kontroll-Ringleuchte Auslösertaste Ein/Aus Trainingsstatus Anzeige Gut-/Fehllesung Netzwerk Fehler Aussteuerungsmesser SD-Kartensteckplatz Tuningtaste Ethernet Steuerung externe Beleuchtung Ein/Aus, I/O und RS-232 Zubehör für Serie DataMan 470 OBJEKTIVOPTIONEN UND -ABDECKUNGEN Zubehörteil DM474 DM475 F5.6-Objektiv (8 mm) mit fester Blende LEC-CFF08-F5.6 F8-Objektiv (12 mm) mit fester Blende LEC-CFF12-F8 F8-Objektiv (16 mm) mit fester Blende LEC-CFF16-F8...
- Seite 5 DM474 DM475 Zubehörteil Flüssiglinsenmodul und vorfokussiertes DMLN-10LL-SMT DMLN-10LL-IR-SMT M12-Objektiv (10,3 mm* oder 10,3 mm IR**) mit Spannschlüssel F6-Flüssiglinsenmodul (24 mm)* DM360-LENS-24LL F6-Flüssiglinsenmodul (24 mm)*** DMLN-C24F06-LL-IR F10-Flüssiglinsenmodul (24 mm)* DMLN-C24F10-LL F5-Objektiv mit Autofokus (10 mm, zur DMLN-C10F05-HSLL Verwendung mit HPIT)* F8-Objektiv mit Autofokus (16 mm, zur DMLN-C16F08-HSLL Verwendung mit HPIT)* F6-Objektiv mit Autofokus (24 mm, zur DMLN-C24F06-HSLL Verwendung mit HPIT)*...
- Seite 6 DM474 DM475 Zubehörteil Verlängerung Objektivabdeckung für DM500 DM500-LNSEXT-000 Rote LED (HPIL), 10,3-mm-Objektiv DM360-HPIL-RE (Rote LED, risikofreie Gruppe nach IEC 62471; grüne LED-Zielvorrichtung, risikofreie Gruppe nach IEC 62471) Polarisierte rote LED (HPIL), ESD-sicher, DM360-HPIL-RE-P 10,3-mm-Objektiv (Rote LED, risikofreie Gruppe nach IEC 62471; grüne LED-Zielvorrichtung, risikofreie Gruppe nach IEC 62471) Weiße LED (HPIL), 10,3-mm-Objektiv DM360-HPIL-WHI (Weiße LED, niedriges Risiko nach IEC 62471, grüne...
- Seite 7 DM474 DM475 Zubehörteil Koaxialleuchte (DOAL) CLRO-K5050G1 Punktlicht CLRS-P14G1 Dunkelfeldbeleuchtung CLRD-D120G1 Kompaktleuchte, schmal, blau IVSL-ODDM-S75-470 Kompaktleuchte, schmal, rot IVSL-ODDM-S75-625 Kompaktleuchte, schmal, weiß IVSL-ODDM-S75-WHI Balkenleuchte, breit, rot IVSL-YLW2X-625 Balkenleuchte, schmal, rot, linearer Polfilter IVSL-YLW2X-625P Balkenleuchte, schmal, infrarot IVSL-YLW2X-850 Balkenleuchte, schmal, blau IVSL-YLW2X-470 Balkenleuchte, breit, rot IVSL-YLW2X-625-W Balkenleuchte, schmal, weiß...
- Seite 8 DM474 DM475 Zubehörteil HPIA, rot, schmal DM30X-HPIA3-625 HPIA, rot, breit DM30X-HPIA3-625-W HPIA, weiß, schmal DM30X-HPIA3-WHI (Weiße LED, niedriges Risiko nach IEC 62471) HPIA, weiß, breit DM30X-HPIA3-WHI-W (Weiße LED, niedriges Risiko nach IEC 62471) HPIA, blau, schmal DM30X-HPIA3-470 (Weiße LED, niedriges Risiko nach IEC 62471) HPIA, blau, breit DM30X-HPIA3-470-W (Weiße LED, niedriges Risiko nach IEC 62471)
- Seite 9 SICHTFELDERWEITERUNGEN DM474 DM475 Zubehörteil Sichtfelderweiterung mit Anschlussstück DMA-XPAND-100 Sichtfelderweiterung DMA-XPAND-150 Sichtfelderweiterung DMA-XPAND-250 Sichtfelderweiterung DMA-XPAND-300 SONSTIGES Zubehörteil DM474 DM475 Anschlusskabel RS-232 CCB-M12xDB9Y-05 CCB-M12x12Fy-xx 24-V-Anschlusskabel, I/O, RS-232 (y gerade/abgewinkelt, xx = Länge) 24-V-Anschlusskabel, I/O, RS-232 CCBL-05-01 CCB-PWRIO-xx Netzstrom- und I/O-Kabelpeitsche, M12-12, CCB-PWRIO-xxR gerade, xx = Länge: 5 m, 10 m, 15 m, abgewinkelt, xx = Länge: 5 m, 10 m, 15 m Stromkabel für mehrere Balkenleuchten (zur CCB-FOV25-MAL-012...
- Seite 10 DM474 DM475 Zubehörteil Kabel für externe Beleuchtung CCB-M12x4MS-xxx (xxx = Länge), kompatibel mit CLRR- /CLRB-/CLRO-/CLRS-/CLRD-Beleuchtung Steuerungskabel für externe Beleuchtung für CCB-M12XFLY-05 DataMan, 5 m lang mit freien Anschlüssen Kabel für Balkenleuchte (xxx = Länge: IVSL-5PM12-Jxxx 300 mm, 500 mm, 1.000 mm, 2.000 mm), kompatibel mit IVSL-Leuchten, außer IVSL-LX280 Kabel für Leuchten der Serie LX280 IVSL-FSK-J5000 I/O-Verlängerungskabel, 5 m, gerade CKR-200-CBL-EXT...
- Seite 12 Abmessungen Lichtausstrahlender Bereich Optische Achse DataMan 474 mit integrierter Hochleistungsbeleuchtung (HPIL)
- Seite 13 DataMan 470 mit Hochleistungsbeleuchtungszubehör (HPIA)
- Seite 14 DataMan 470 mit integrierter Hochleistungslampe (HPIT)
-
Seite 15: Sichtfeld Und Leseabstände
Sichtfeld und Leseabstände Hinweis: Aufgrund der Toleranzen kann es von Einheit zu Einheit zu Abweichungen um +/–5 Prozent kommen. Abstände in mm/Mindestgröße Abstände in mm/Mindestgröße Gerät 1-D-Code HSLL 10 mm 2-D-Code HSLL 10 mm 6 MIL 6 MIL 8 MIL 8 MIL 10 MIL 10 MIL DM474 13 MIL 13 MIL 1.104 15 MIL... - Seite 16 Abstände in mm/Mindestgröße Abstände in mm/Mindestgröße Gerät 1-D-Code HSLL 16 mm 2-D-Code HSLL 16 mm 6 MIL 6 MIL 8 MIL 8 MIL 1.125 10 MIL 10 MIL DM47x 1.462 13 MIL 1.006 13 MIL 1.687 15 MIL 1.160 15 MIL 2.249 20 MIL 1.547 20 MIL...
- Seite 17 Abstände in mm/Mindestgröße Abstände in mm/Mindestgröße Gerät 1-D-Code HSLL 24 mm 2-D-Code HSLL 24 mm 1.029 6 MIL 6 MIL 1.370 8 MIL 8 MIL 1.711 10 MIL 1.178 10 MIL DM47x 2.223 13 MIL 1.530 13 MIL 2.564 15 MIL 1.764 15 MIL 3.417 20 MIL 2.351 20 MIL...
- Seite 18 Abstände in mm/Mindestgröße Abstände in mm/Mindestgröße Gerät 1-D-Code HSLL 35 mm 2-D-Code HSLL 35 mm 1.300 6 MIL 6 MIL 1.750 8 MIL 1.110 8 MIL 2.170 10 MIL 1.390 10 MIL DM47x 2.820 13 MIL 1.800 13 MIL 3.250 15 MIL 2.080 15 MIL 4.335 20 MIL 2.770 20 MIL...
-
Seite 19: Anschließen Des Lesegeräts
Anschließen des Lesegeräts VORSICHT: Der Ethernet-Kabelschirm muss am entfernten Ende geerdet werden. Unabhängig davon, an was für eine Vorrichtung das Kabel angeschlossen ist (meist ein Switch oder Router), muss der Ethernet- Anschluss geerdet sein. Die Erdung muss mit einem digitalen Spannungsmesser überprüft werden. - Seite 20 Informationen zur Pinbelegung des Kabels und zu den Farben der Drähte finden Sie im Abschnitt Anschlüsse, Optik und Beleuchtung in der Bedienungsanleitung des Lesegeräts DataMan 470.
-
Seite 21: Installation
Startmenü folgenden Pfad aus, um auf die Anleitung zuzugreifen: Alle Programme > Cognex > DataMan Software vx.x.x > Dokumentation. Hinweis: Kabel können separat erworben werden. Wenden Sie sich sofort an Ihren von Cognex autorisierten Dienstleister oder den Cognex-Techniksupport, wenn eine Standardkomponente fehlt oder beschädigt ist. VORSICHT: Alle Kabelstecker sind verpolungssicher und passen daher nur auf die zugehörigen Anschlüsse am DataMan-System. -
Seite 22: Anschließen Des Ethernet-Kabels
Eine Montage des DataMan-Lesegeräts in einem leichten Winkel (15°) kann Reflexionen vermindern und die Leistung verbessern. Verwenden Sie die Montagebohrungen an der Unterseite, um den DataMan- Lesegerät zu montieren. Weitere Informationen zur Montage finden Sie in der Bedienungsanleitung des Lesegeräts der Serie DataMan 470. Anschließen des Ethernet-Kabels VORSICHT: Der Ethernet-Kabelschirm muss am entfernten Ende geerdet... -
Seite 23: Anschließen Der Kabelpeitsche
Anschließen der Kabelpeitsche VORSICHT: Schließen Sie das entfernte Ende des Kabelpeitschenschirms an die Rahmenmasse an, um die Emissionen zu senken. Hinweis: I/O-Anschlüsse und Änderungen an I/O-Geräten müssen erfolgen, wenn dem Lesegerät kein Strom zugeführt wird. Nicht verwendete Drähte können gekürzt oder mit einem nicht leitenden Material nach hinten gebunden werden.Achten Sie darauf, dass die Blankdrähte nicht den +24-VDC-Draht berühren. - Seite 24 Zum Konfigurieren eines Lesegeräts der Serie DataMan 470 muss die DataMan Setup Tool-Software auf einem PC installiert sein, der mit dem Netzwerk verbunden ist. Das DataMan Setup-Tool ist auf der DataMan-Supportseite verfügbar: http://www.cognex.com/support/dataman. 1. Nachdem Sie die Software installiert haben, schließen Sie das Lesegerät der Serie DataMan 470 an den PC an.
-
Seite 25: Technische Daten Lesegerät Der Serie Dataman 470
Technische Daten Lesegerät der Serie DataMan 470 373 g mit S-Mount-Adapter ohne vordere Gummiabdeckung Gewicht Leistungsaufnahme 24 VDC ± 10 %, 1,5 A maximal (HPIL* und HPIT**) 24 VDC, 250 mA maximal (nicht HPIL)* 24 VDC, 1.000 mA (HPIA)*** Versorgung nur durch LPS- oder NEC-Netzteile der Klasse 2. *HPIL bezeichnet Zubehör der Typen DM360-HPIL-xxx-xx oder DMLT-HPIL-xxx- **HPIT bezeichnet Zubehör des Typs DMLT-HPIT-xxx-xx. - Seite 26 Schutzart IP67 mit Kabeln und passender Objektivabdeckung Schock (Transport und IEC 60068-2-27: 18 Schocks (3 Schocks bei jeder Polarität in jeder Achse (X, Y, Z)) Lagerung) 80 Gs (800 m/s bei 11 ms, halbsinusförmig) mit Kabeln oder Kabelsteckern und passender Objektivabdeckung. Schwingungen (Transport IEC 60068-2-6: Vibrationsprüfung in jeder der 3 Hauptachsen für 2 Stunden bei und Lagerung) 10 Gs (10–500 Hz bei 100 m/s /15 mm) mit Kabeln oder Kabelsteckern und...
- Seite 27 Technische Daten zur Kamera des Lesegeräts der Serie DataMan 470 Technische Daten Kamera DataMan 474 Kamera DataMan 475 Bildsensor 1/1,8 Zoll CMOS Globaler CMOS-Verschluss 2/3 Zoll Bildsensoreigenschaften 7,2 mm x 5,4 mm (H x V); quadratische 8,8 mm x 6,6 mm (H x V); quadratische Pixel mit 3,45 µm Pixel mit 3,45 µm 2.048 x 1.536 Bildauflösung (Pixel) 2.448 x 2.048 Minimale Belichtung: 15 µs Minimale Belichtung: 15 µs...
-
Seite 28: Led- Und Laser-Wellenlängen
LED- und Laser-Wellenlängen Die folgende Tabelle zeigt LED-Typen und die zugehörigen Wellenlängen- Spitzenwerte: λ [nm] WEISS 6.500 K (Farbtemperatur) BLAU HOCHLEISTUNGS-LED, ROT STABLICHT, WEISS 2.500–5.000 K (Farbtemperatur) STABLICHT, ROT... - Seite 29 Vorschriften/Konformität Hinweis: Die aktuelle CE-Erklärung und die Konformitätsinformationen finden Sie auf der Cognex Supportseite: cognex.com/support. DataMan 470 Lesegeräte entsprechen dem Regulierungsmodell R00062 und erfüllen oder übertreffen die Anforderungen aller einschlägigen Normungsinstitute an den sicheren Betrieb. Wie bei allen elektrischen Geräten ist der sichere Betrieb jedoch nur gewährleistet, wenn die im Folgenden aufgeführten Richtlinien befolgt...
- Seite 30 Bestimmungen der europäischen Richtlinien 2014/30/EU (EMV-Richtlinie) und 2011/65/EU (RoHS-Richtlinie) entspricht. Weitere Informationen erhalten Sie von: Cognex Corporation, One Vision Drive, Natick, MA 01760, USA. Die Cognex Corporation übernimmt keine Haftung bei Verwendung des Produktes mit Geräten (z. B. Netzteilen, PCs usw.), die kein CE-Zeichen tragen. Korea A급 기기(업무용 방송통신기자재): 이 기기는 업무용(A급) 전자파적합기기로서 판 매...
- Seite 31 Mit dem Symbol „durchgestrichene Mülltonne“ wird darauf hingewiesen, dass das Produkt nicht über den normalen Hausmüll entsorgt werden darf, sondern an einer ausgewiesenen Sammelstelle zur Rücknahme elektrischer oder elektronischer Geräte abgeliefert werden muss. Weitere Informationen zu entsprechenden Rücknahme-, Wiederverwendungs- und Wiederverwertungssystemen erhalten Sie bei Ihrem örtlichen oder regionalen Müllentsorgungsunternehmen.
- Seite 32 中 国 大 陆 RoHS (Information for China RoHS Compliance) 根 据 中 国 大 陆 《 电 子 信 息 产 品 污 染 控 制 管 理 办 法 》 ( 也 称 为 中 国 大 陆 RoHS)， 以...
