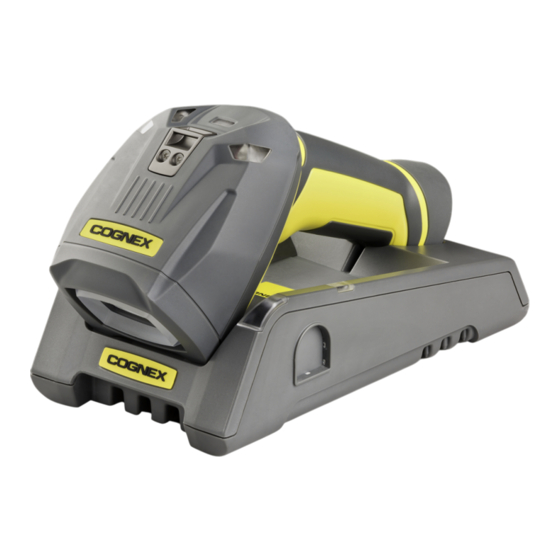

- Seite 1 ® DataMan 8600 Kurzanleitung 13.11.2017...
-
Seite 2: Sicherheitsvorkehrungen
LASERLICHT, NICHT IN DEN LICHTSTRAHL BLICKEN: LASERPRODUKT DER KLASSE 2 – DIE NICHTBEACHTUNG DIESER ANWEISUNGEN KANN ZU SCHWEREN VERLETZUNGEN FÜHREN Treffen Sie bei der Montage des Cognex-Produkts folgende Sicherheitsvorkehrungen, um das Risiko von Verletzungen und Geräteschäden zu minimieren: Aufgrund des Risikos von Beschädigungen und Funktionsstörungen durch Überspannung, Leitungsrauschen, elektrostatische Entladung,... - Seite 3 Netzanschluss (24 V, max. 15 W) Anschluss für anderes Netzteil (24 V, max. 15 W, Polarität ist am Kunststoffelement neben dem Anschluss angegeben) Ethernet-Anschluss Die Taste für Versuche für erweitertes Lesen am DataMan 8600 ist eine optische Taste, die das Lesegerät auf vordefinierte Aktionen vorbereitet.
- Seite 4 Zubehör für DataMan 8600 Serielles/USB-Einschubmodul (DMCM-SERIALM-00) Ethernet-Einschubmodul (DMCM-ENETM-00) Bluetooth-Einschubmodul (DMCM-BTM-00) Kabelloses Einschubmodul (DMCM-WLESSM-00) Basisstation mit Aufladefunktion (DMA-CBASE-01) Intelligente Basisstation (DMA-IBASE-01) Intelligente Bluetooth-Basisstation (DMA-IBASE-BT-01) Intelligente Bluetooth-Basisstation (DMA-IBASE-BT-02) Netzteil für Basisstation (DMA-24VPWR-xx) Netzteil für Lesegerät (DM100-PWR-00) Batterie für kabelloses Lesegerät (DMA-HHBATTERY-01) Mehrfach-Batterieladestation (DMA-MBC-xx) PoE-Adapter (CPS-24V-POE1) PoE-Adapter (CPS-24V-POE4) Wandhalterung (DMA-WALL-8000-00)
- Seite 5 Kabel RS-232-Spiralkabel für Lesegerät 2,5 m (DM8000-RS232-02) RS-232-Industriekabel für Lesegerät 2,5 m (DM8000-RS232IND-02) RS-232-Spiralkabel für Lesegerät 5 m (DM8000-RS232-05) USB-Spiralkabel 2,5 m (DM8500-USBC-02) Ethernet-Kabel 2,5 m (DM8000-ECABLE-02) Ethernet-Kabel 30 m (DM8000-ECABLE-30) Ethernet-Kabel 5 m (DM8000-ECABLE-05) USB-Kabel 2,5 m (DM8500-USB-00) Ethernet-Spiralkabel 5 m (DM8000-ECABLEC-05*) RJ25-(RJ12-)-auf-DSUB9-Kabel für Basisstation 5 m (DMA-RS232RJ-05) *Gesamtkabellänge einschließlich DM8000-ECABLE-X sollte maximal 50 m betragen.
- Seite 6 Sichtfeld und Leseabstände Hinweis: Der Kalibrierabstand beträgt 143,0 mm von der Objektivvorderkante, die Kalibriertoleranz beträgt +/– 5 mm.
- Seite 7 Anschließen des Lesegeräts Hinweis: Trennen Sie den DataMan 8600 von der Stromversorgung oder nehmen Sie die Batterie heraus, bevor Sie Module einschieben oder herausnehmen.
-
Seite 8: Installation
Ausführliche Montageanleitungen und technische Daten sind in der DataMan 8600-Bedienungsanleitung enthalten. Diese wird zusammen mit dem DataMan Setup Tool installiert. Wählen Sie im Windows-Startmenü folgenden Pfad aus, um auf die Anleitung zuzugreifen: Alle Programme > Cognex > DataMan Software vx.x.x > Dokumentation. Hinweis: Kabel können separat erworben werden. - Seite 9 1. Nachdem Sie die Software installiert haben, schließen Sie den DataMan 8600 an den PC an. 2. Starten Sie das DataMan Setup Tool und klicken Sie auf Aktualisieren. 3. Wählen Sie Ihr Lesegerät der DataMan 8600-Serie aus der Liste aus und klicken Sie anschließend auf Verbinden.
- Seite 10 Technische Daten DataMan 8600 303 g (ohne Einschubmodul), Gewicht Betriebstemperatur 0 °C bis 45 °C (32 °F bis 113 °F) Kabelloser DataMan 8600: –10 °C bis 45 °C (14 °F bis 113 °F) Lagertemperatur Kabelgebundener DataMan 8600: –40 °C bis +60 °C (–40 °F bis +140 °F) Maximale Luftfeuchtigkeit 95 % (nicht kondensierend) Schutzart IP65 1D-Barcodes: Codabar, Code 39, Code 128 und Code 93, Interleaved 2 Codes...
- Seite 11 Technische Daten DataMan-Basisstation DMA-IBASE-BT-XX DMA-IBASE-01 Gewicht 300 g 328 g Betriebstemperatur 0 °C bis 45 °C (32 °F bis 113 °F) 0 °C bis 40 °C (32 °F bis 104 °F) Lagertemperatur –40 °C bis +60 °C (–40 °F bis +140 °F) –40 °C bis +60 °C (–40 °F bis +140 °F) Maximale 95 % (nicht kondensierend) 95 % (nicht kondensierend) Luftfeuchtigkeit LPS- oder NEC-Netzteil Klasse 2, 24 V +/– Stromversorgung LPS- oder NEC-Netzteil Klasse 2, 24 V +/– 10 % mit maximal 15 W 10 % mit maximal 13 W oder PoE-Netzteil Drahtdurchmesser von 14–18 AWG...
-
Seite 12: Konformitätserklärungen
Wie bei allen elektrischen Geräten ist der sichere Betrieb jedoch nur gewährleistet, wenn die im Folgenden aufgeführten Richtlinien befolgt werden. Bitte lesen Sie diese Richtlinien vor Inbetriebnahme des Geräts sorgfältig durch. Hinweis: Die aktuelle CE-Erklärung und Konformitätsinformationen finden Sie auf der Cognex-Onlinesupportseite: http://www.cognex.com/Support. Für kabelgebundene DataMan 8600-Lesegeräte gelten folgende Spezifikationen: Staat Spezifikation FCC Teil 15B Klasse A... - Seite 13 (2) Störungen aus anderer Quelle, die unter Umständen einen unerwünschten Betrieb auslösen, dürfen sich nicht auf die Funktionsfähigkeit des Geräts auswirken. Durch Änderungen oder Anpassungen am Gerät, die von Cognex nicht ausdrücklich genehmigt wurden, wird die FCC-Freigabe für den Betrieb des Geräts möglicherweise ungültig.
- Seite 14 Sicherheit und Regulierung Konformität mit Dieses digitale Gerät der Klasse A erfüllt die Richtlinien der kanadischen Norm ICES- kanadischen Vorschriften 003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. UL- und cUL-Hinweis UL- und cUL-Zulassung: UL60950-1 1st ed. und CSA C22.2 No. 60950-1 1st ed. Konformität mit brasilianischen Vorschriften...
- Seite 15 Für Benutzer in der Europäischen Union Cognex erfüllt die Richtlinie 2012/19/EU des Europäischen Parlaments und des Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte (WEEE). Für die Herstellung dieses Produktes wurden natürliche Ressourcen verwendet. Es kann gefährliche Substanzen enthalten, die bei nicht sachgemäßer Entsorgung Gesundheit und Umwelt schädigen können.
- Seite 16 übertroffen. Wie bei allen elektrischen Geräten ist der sichere Betrieb jedoch nur gewährleistet, wenn die im Folgenden aufgeführten Richtlinien befolgt werden. Hinweis: Die aktuelle CE-Erklärung und Konformitätsinformationen finden Sie auf der Cognex-Onlinesupportseite: http://www.cognex.com/Support. Bitte lesen Sie diese Richtlinien vor Inbetriebnahme des Geräts sorgfältig durch. Staat Spezifikation FCC Teil 15B Klasse A...
- Seite 17 (2) Störungen aus anderer Quelle, die unter Umständen einen unerwünschten Betrieb auslösen, dürfen sich nicht auf die Funktionsfähigkeit des Geräts auswirken. Durch Änderungen oder Anpassungen am Gerät, die von Cognex nicht ausdrücklich genehmigt wurden, wird die FCC-Freigabe für den Betrieb des Geräts möglicherweise ungültig.
- Seite 18 Für die Herstellung dieses Produktes wurden natürliche Ressourcen verwendet. Es kann gefährliche Substanzen enthalten, die bei nicht sachgemäßer Entsorgung Gesundheit und Umwelt schädigen können. Um die Verbreitung solcher Substanzen in der Umwelt zu vermeiden und die natürlichen Ressourcen zu schonen, raten wir Ihnen, zur Entsorgung des Produktes die jeweils angebotenen Rücknahmesysteme zu nutzen.
- Seite 19 中 国 大 陆 RoHS (Information for China RoHS Compliance) 根 据 中 国 大 陆 《 电 子 信 息 产 品 污 染 控 制 管 理 办 法 》 ( 也 称 为 中 国 大 陆 RoHS)， 以...
- Seite 20 This table is prepared in accordance with the provisions of SJ/T 11364. 这 个 标 签 是 根 据 SJ / T 11364 的 规 定 准 备 的 。 O: Indicates that said hazardous substance contained in all of the homogeneous materials for this part is below the limit requirement of GB / T26572 - 2011.
- Seite 21 Copyright © 2017 Cognex Corporation. Alle Rechte vorbehalten.
