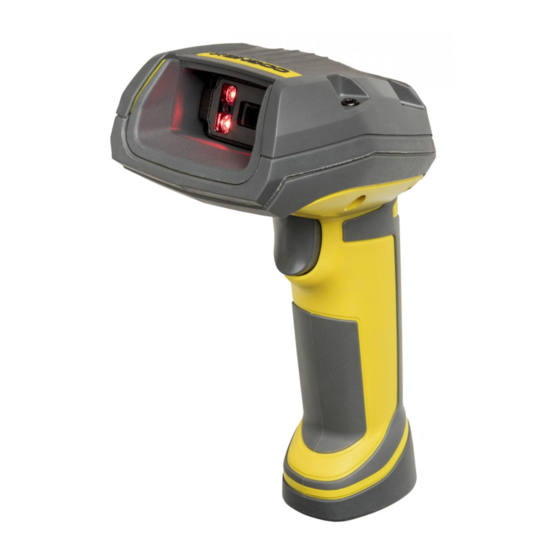

- Seite 1 ® DataMan 8072 DL Kurzanleitung 28.05.2018...
-
Seite 2: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Treffen Sie bei der Montage des Cognex-Produkts folgende Sicherheitsvorkehrungen, um das Risiko von Verletzungen und Geräteschäden zu minimieren: Aufgrund des Risikos von Beschädigungen und Funktionsstörungen durch Überspannung, Leitungsrauschen, elektrostatische Entladung, Spannungsspitzen und sonstige Unregelmäßigkeiten bei der Spannungsversorgung müssen alle Kabel und Drähte fern von Hochspannungsquellen verlegt werden. - Seite 3 Produktübersicht Beleuchtungsmodul LED-Zielvorrichtungen Beleuchtungs-LEDs Auslöser (für Lesevorgang gedrückt halten) Befestigung für Kordel Kontrollleuchte Steckvorrichtung Kommunikationsmodul...
- Seite 4 Übersicht Basisstation Statusanzeige Basisstation PAIR-Aufkleber - Durch Auslesen des Codes erkennen sich Basisstation und Gerät Anschluss Lesegerät: Verbindung von Lesegerät und Basisstation Kabelgebundene Übertragung Laden RS-232 Netzanschluss (24 V, max. 15 W) Anschluss für anderes Netzteil (24 V, max. 15 W, Polarität ist am Kunststoffelement neben dem Anschluss angegeben).
- Seite 5 Zubehör für DataMan 8072 DL Serielles/USB-Einschubmodul DMCM-SERIALM-00 Ethernet-Einschubmodul DMCM-ENETM-00 Bluetooth-Einschubmodul DMCM-BTM-00 Basisstation mit Aufladefunktion DMA-CBASE-01 Intelligente Bluetooth-Basisstation DMA-IBASE-BT-02 Netzteil für Basisstation DMA-24VPWR-xx* Netzteil für Lesegerät DM100-PWR-00 Batterie für kabelloses Lesegerät DMA-HHBATTERY-01 Mehrfach-Batterieladestation DMA-MBC-xx* PoE-Adapter CPS-24V-POE1 PoE-Adapter CPS-24V-POE4 PoE-Adapter CPS-AC-POE1A-xx* Wandhalterung DMA-WALL-8000-00 Wandhalterung für Basisstation DMA-IBASE-WALL-00 Ständer...
- Seite 6 Kabel RS-232-Spiralkabel für Lesegerät, 2,5 m DM8000-RS232-02 RS-232-Industriekabel für Lesegerät, 2,5 m DM8000-RS232IND-02 RS-232-Spiralkabel für Lesegerät, 5 m DM8000-RS232-05 USB-Spiralkabel, 2,5 m DM8500-USBC-02 Ethernet-Kabel, 2,5 m DM8000-ECABLE-02 Ethernet-Kabel, 30 m DM8000-ECABLE-30 Ethernet-Kabel, 5 m DM8000-ECABLE-05 USB-Kabel, 2,5 m DM8500-USB-00 Ethernet-Spiralkabel, 5 m DM8000-ECABLEC-05** RJ25-(RJ12-)-auf-DSUB9-Kabel für Basisstation, 5 m DMA-RS232RJ-05 ** Gesamtkabellänge einschließlich DM8000-ECABLE-X sollte maximal 50 m betragen.
- Seite 7 Sichtfeld und Leseabstände DataMan 8072 DL mit 6,2-mm-Objektiv (Standardbereich, fokussiert auf 75 mm)
- Seite 8 Anschließen des Lesegeräts Hinweis: Trennen Sie den DataMan 8072 von der Stromversorgung oder nehmen Sie die Batterie heraus, bevor Sie Module einschieben oder herausnehmen.
-
Seite 9: Installation
8072 DL Bedienungsanleitung enthalten. Diese wird zusammen mit dem DataMan Setup Tool installiert. Wählen Sie im Windows-Startmenü folgenden Pfad aus, um auf die Anleitung zuzugreifen: Alle Programme > Cognex > DataMan Software vx.x.x > Dokumentation. Hinweis: Kabel können separat erworben werden. - Seite 10 1. Nachdem Sie die Software installiert haben, schließen Sie den DataMan 8072 DL an den PC an. 2. Starten Sie das DataMan Setup Tool und klicken Sie auf Aktualisieren. 3. Wählen Sie Ihr Lesegerät der Serie DataMan 8072 DL aus der Liste aus und klicken Sie anschließend auf Verbinden.
- Seite 11 Technische Daten DataMan 8072 DL 254 g (ohne Einschubmodul) Gewicht 0 °C bis 40 °C (32 °F bis 104 °F) Betriebstemperatur –10 °C bis +60 °C (+14 °F bis +140 °F) Lagertemperatur Maximale Luftfeuchtigkeit < 95 % (nicht kondensierend) Schutzart IP65 1D-Barcodes: Codabar, Code 39, Code 128 und Code 93, Interleaved 2 Codes aus 5, Pharma, GS1 DataBar, Postal, UPC/EAN/JAN, DataBar 2D-Barcodes: DataMatrix , QR-Code und microQR-Code, RSS/CS, PDF 417, MicroPDF 417, MaxiCode, Aztec Code...
- Seite 12 Technische Daten DataMan-Basisstation DMA-IBASE-BT-02 Gewicht 300 g Betriebstemperatur 0 °C bis 45 °C (32 °F bis 113 °F) Lagertemperatur –40 °C bis +60 °C (–40 °F bis +140 °F) Maximale 95 % (nicht kondensierend) Luftfeuchtigkeit LPS- oder NEC-Netzteil Klasse 2, 24 V +/– 10 % mit maximal 15 W Stromversorgung Drahtdurchmesser von 14–18 AWG empfohlen LED-Wellenlängen Die folgende Tabelle zeigt LED-Typen und die zugehörigen Wellenlängen: λ...
- Seite 13 Betrieb. Wie bei allen elektrischen Geräten ist der sichere Betrieb jedoch nur gewährleistet, wenn die im Folgenden aufgeführten Richtlinien befolgt werden. Bitte lesen Sie diese Richtlinien vor Inbetriebnahme des Geräts sorgfältig durch. Hinweis: Die aktuelle CE-Erklärung und Konformitätsinformationen finden Sie auf der Cognex-Onlinesupportseite: http://www.cognex.com/Support. Staat Spezifikation FCC Teil 15B Klasse A...
- Seite 14 Bestimmungen der europäischen Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit entspricht. Weitere Informationen erhalten Sie von: Cognex Corporation, One Vision Drive Natick, MA 01760 USA. Die Cognex Corporation übernimmt keine Haftung bei Verwendung des Produktes mit Geräten (z. B. Netzteilen, PCs usw.), die keine CE-Kennzeichnung tragen. Konformitätserklärung Dieses Gerät erfüllt Teil 15 der FCC-Richtlinien.
- Seite 15 Um die Verbreitung solcher Substanzen in der Umwelt zu vermeiden und die natürlichen Ressourcen zu schonen, raten wir Ihnen, zur Entsorgung des Produktes die jeweils angebotenen Rücknahmesysteme zu nutzen. Bei diesen Systemen wird der größte Teil der Materialien des zu entsorgenden Produktes ordnungsgemäß wiederverwendet oder wiederverwertet.
- Seite 16 übertroffen. Wie bei allen elektrischen Geräten ist der sichere Betrieb jedoch nur gewährleistet, wenn die im Folgenden aufgeführten Richtlinien befolgt werden. Hinweis: Die aktuelle CE-Erklärung und Konformitätsinformationen finden Sie auf der Cognex-Onlinesupportseite: http://www.cognex.com/Support. Bitte lesen Sie diese Richtlinien vor Inbetriebnahme des Geräts sorgfältig durch. Sicherheit und Regulierung...
- Seite 17 (2) Störungen aus anderer Quelle, die unter Umständen einen unerwünschten Betrieb auslösen, dürfen sich nicht auf die Funktionsfähigkeit des Geräts auswirken. Durch Änderungen oder Anpassungen am Gerät, die von Cognex nicht ausdrücklich genehmigt wurden, wird die FCC-Freigabe für den Betrieb des Geräts möglicherweise ungültig.
- Seite 18 Für die Herstellung dieses Produktes wurden natürliche Ressourcen verwendet. Es kann gefährliche Substanzen enthalten, die bei nicht sachgemäßer Entsorgung Gesundheit und Umwelt schädigen können. Um die Verbreitung solcher Substanzen in der Umwelt zu vermeiden und die natürlichen Ressourcen zu schonen, raten wir Ihnen, zur Entsorgung des Produktes die jeweils angebotenen Rücknahmesysteme zu nutzen.
- Seite 19 中 国 大 陆 RoHS (Information for China RoHS Compliance) 根 据 中 国 大 陆 《 电 子 信 息 产 品 污 染 控 制 管 理 办 法 》 ( 也 称 为 中 国 大 陆 RoHS)， 以...
- Seite 20 Copyright © 2018 Cognex Corporation. Alle Rechte vorbehalten.
