EINSTELLUNGEN

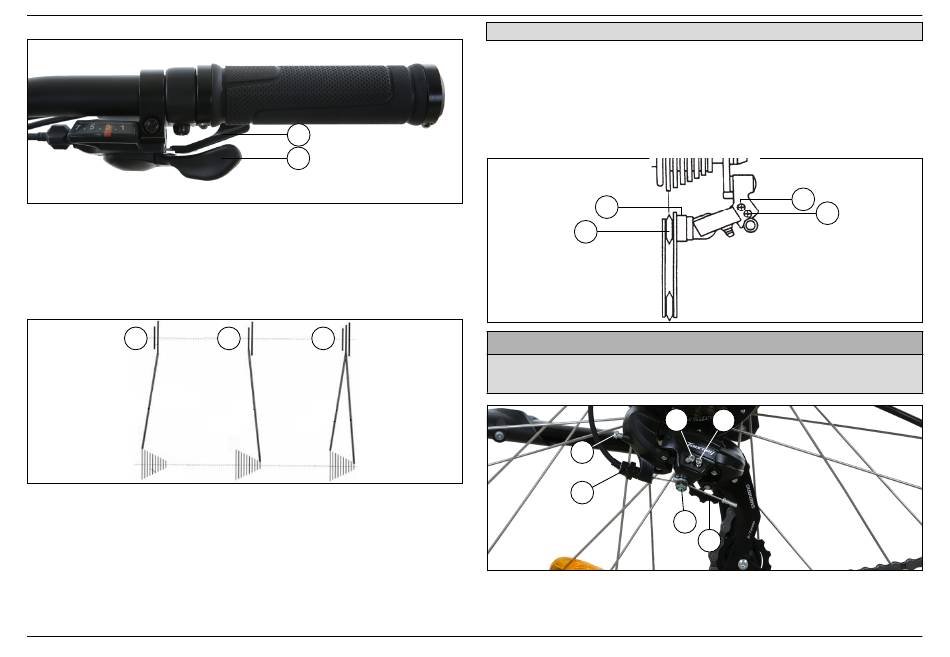

Daumenschalthebel unten liegend
Drücken der Taste 1 (+) = einen Gang rauf schalten�
Drücken der Taste 2 (-) = einen Gang runter schalten�
Die nachfolgend abgebildeten Kettenstellungen sind unbedingt zu vermei-
den, da sonst die vorderen Kettenräder, die hinteren Ritzel und die Kette zu
stark belastet und abgenutzt werden� Im Ernstfall kann die Kette reißen, was
zu gefährlichen Situationen führen kann�
1
01� Größtes Kettenrad + größtes Ritzel
02� Kleinstes Kettenrad + kleinstes Ritzel
03� Mittleres Kettenrad + größtes/ kleinstes Ritzel
Die Anzahl der Gänge ermitteln Sie indem Sie die Anzahl der vorderen Ket-
tenräder mit der Anzahl der Ritzel hinten multiplizieren�
1
2
2 3

SCHALTUNG EINSTELLEN (ALLE MODELLE)

Kettenschaltung
Die Kettenschaltung ist ab Werk eingestellt und sollte nur im Notfall selber
justiert werden� Je nach Konfiguration Ihres Fahrrades kann es notwendig
sein das Schaltwerk hinten und/oder dem Umwerfer vorne nachjustieren
zu müssen�
Schaltwerk einstellen
1
3
HINWEIS
Optisch kann das bei Ihrem Fahrrad verbaute Schaltwerk abweichen, jedoch
bleibt das Funktionsprinzip gleich�
5
4
01� Schalten Sie die Kette auf das „kleinste" Ritzel am hinteren Zahnkranz
und auf das „mittlere" Kettenrad vorne�
38
H
L
H L
2
