DC voltage: Connect the diode (red part with black marking)
with the positive pole of the power supply.
AC voltage: Operation with AC voltage could cause some
flickering. We recommend to use the Viessmann power module,
item 5215 (fig. 5) which is sufficient for ca. 100 LEDs. Connect
the cable to the diode with the brown output socket (fig. 4).
5. Technical data
Operating voltage:
(with and without item 5215, power module)
Operating current:
Abb. 2 Fig. 2
Ø 2 mm
Abb. 4 Fig. 4
Abb. 6
Diode und Widerstand nicht abschneiden.
Never cut off diode and resistor.
Abb. 7
Widerstand
resistor
z. B. / e. g. 5200
5200
Lichttransformator
Primär Sekundär
230 V~ 0-10-16 V~
Primär 230 V 50 - 60 Hz
Sekundär 52 VA max. 3,25 A
IP 40 ta 25°C
Nur für trockene Räume
Gefertigt nach
VDE 0570
EN 61558
TIPP: Powermodul, Art. 5215
- Verhindert Flackern bei Wechselstrom.
- Annähernd doppelte Helligkeit gegenüber reinem
Wechselstrombetrieb.
TIP: Power module, item 5215
- Offers flicker-free lighting when using AC power.
- Nearly double brightness is possible.
Entsorgen Sie dieses Produkt nicht über den (unsortierten)
Hausmüll, sondern führen Sie es der Wiederverwertung zu.
Do not dispose of this product through (unsorted) domestic
waste, supply it to recycling instead.
Änderungen vorbehalten. Keine Haftung für Druckfehler und Irrtümer.
Die aktuelle Version der Anleitung finden Sie auf der Viessmann Homepage
unter der Artikelnummer.
Subject to change without prior notice. No liability for mistakes and printing
errors.
You will find the latest version of the manual on the Viessmann website using
the item number.
Viessmann
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
info@viessmann-modell.com
+49 6452 9340-0
www.viessmann-modell.de
4
10 – 16 V AC ~
14 – 24 V DC =
13 – 24 V digital signal
ca. 10 mA
Abb. 3
Abb. 5
Diode
schwarz
black
10 – 16 V AC ~
(mit und ohne Art. 5215, Powermodul)
(with and without item 5215, power module)
14 – 24 V DC =
13 – 24 V Digitalsignal
Widerstand
schwarz
black
resistor
Diode
diode
rt
zu den Decodern
E
5215 viessmann
Powermodul 5215
Braune Massebuchsen
nicht koppeln !
ge max. 24 V~
gelb
yellow
16 V
16 V~ 16 V~
10 V
0 V
braun /brown
Made in Europe
Modelltechnik GmbH

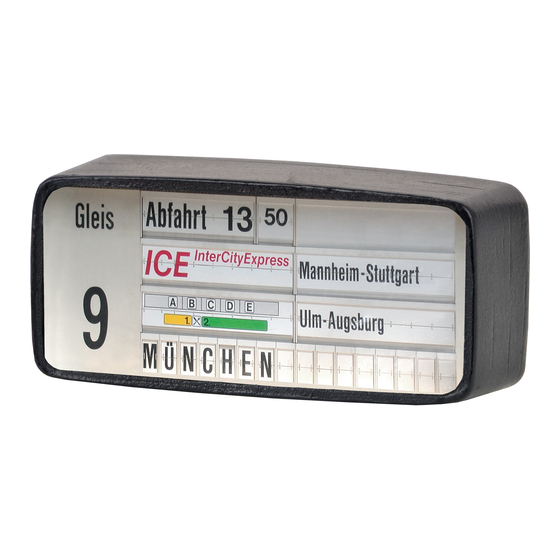

Zugzielanzeiger mit
LED-Beleuchtung
Destination display with
LED lighting
Modellbauartikel, kein Spielzeug! Nicht geeignet für
DE
Kinder unter 14 Jahren! Anleitung aufbewahren!
Fig. 3
Model building item, not a toy! Not suitable for children
EN
under the age of 14 years! Keep these instructions!
Ceci n'est pas un jouet. Ne convient pas aux
FR
enfants de moins de 14 ans! Conservez cette notice
d'instructions!
Modelbouwartikel, geen speelgoed! Niet geschikt voor
NL
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Fig. 5
Articolo di modellismo, non è un giocattolo! Non
IT
adatto a bambini al di sotto dei 14 anni! Conservare
istruzioni per l'uso!
Artículo para modelismo. No es un juguete! No
ES
recomendado para menores de 14 años! Conserva las
instrucciones de servicio!
Fig. 6
Não é um brinquedo! Não aconselhável para menores
+
PT
de 14 anos. Conservar o manual de instruções.
digital signal
–
1. Wichtige Hinweise
Fig. 7
Bitte lesen Sie vor der ersten Anwendung des Produktes bzw.
dessen Einbau diese Bedienungsanleitung aufmerksam durch.
Bewahren Sie diese auf, sie ist Teil des Produktes.
1.1 Sicherheitshinweise
Vorsicht:
Verletzungsgefahr!
bn
Aufgrund der detaillierten Abbildung des Originals bzw. der
vorgesehenen Verwendung kann das Produkt Spitzen, Kan-
bn
ten und abbruchgefährdete Teile aufweisen. Für die Montage
sind Werkzeuge nötig.
Stromschlaggefahr!
Die Anschlussdrähte niemals in eine Steckdose einführen!
Verwendetes Versorgungsgerät (Transformator, Netzteil)
regelmäßig auf Schäden überprüfen. Bei Schäden am Ver-
sorgungsgerät dieses keinesfalls benutzen!
Alle Anschluss- und Montagearbeiten nur bei abgeschalteter
Betriebsspannung durchführen!
Ausschließlich nach VDE/EN gefertigte Modellbahntransfor-
matoren verwenden!
Stromquellen unbedingt so absichern, dass es bei einem
Kurzschluss nicht zum Kabelbrand kommen kann.
1.2 Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
- Zum Einbau in Modelleisenbahnanlagen und Dioramen.
- Zum Anschluss an einen Modellbahntransformator
(z. B. Art. 5200) bzw. an eine Modellbahnsteuerung mit
zugelassener Betriebsspannung.
- Zum Betrieb in trockenen Räumen.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestim-
mungsgemäß. Für daraus resultierende Schäden haftet der
Hersteller nicht.
89491
Stand 02/sw
11/2021
Ho/Kf
