1.3 Packungsinhalt überprüfen
Kontrollieren Sie den Lieferumfang auf Vollständigkeit:
-
Gehäuse mit LED und Anschlusskabeln
-
2 Dekopapiere
-
2 Halterungen
-
2 Masten
-
Anleitung
2. Einleitung
Dieser Zugzielanzeiger erzeugt durch die SMD-LED ein zum
Modell passendes Licht. Stromaufnahme und Wärmeentwicklung
sind sehr gering. Die Lebensdauer der LED ist praktisch unbe-
grenzt, sodass ein Wechsel des Leuchtmittels entfällt.
3. Einbau
-
Den Zugzielanzeiger vorsichtig aus der Verpackung nehmen.
-
Vor dem Einbau auf Funktion prüfen.
-

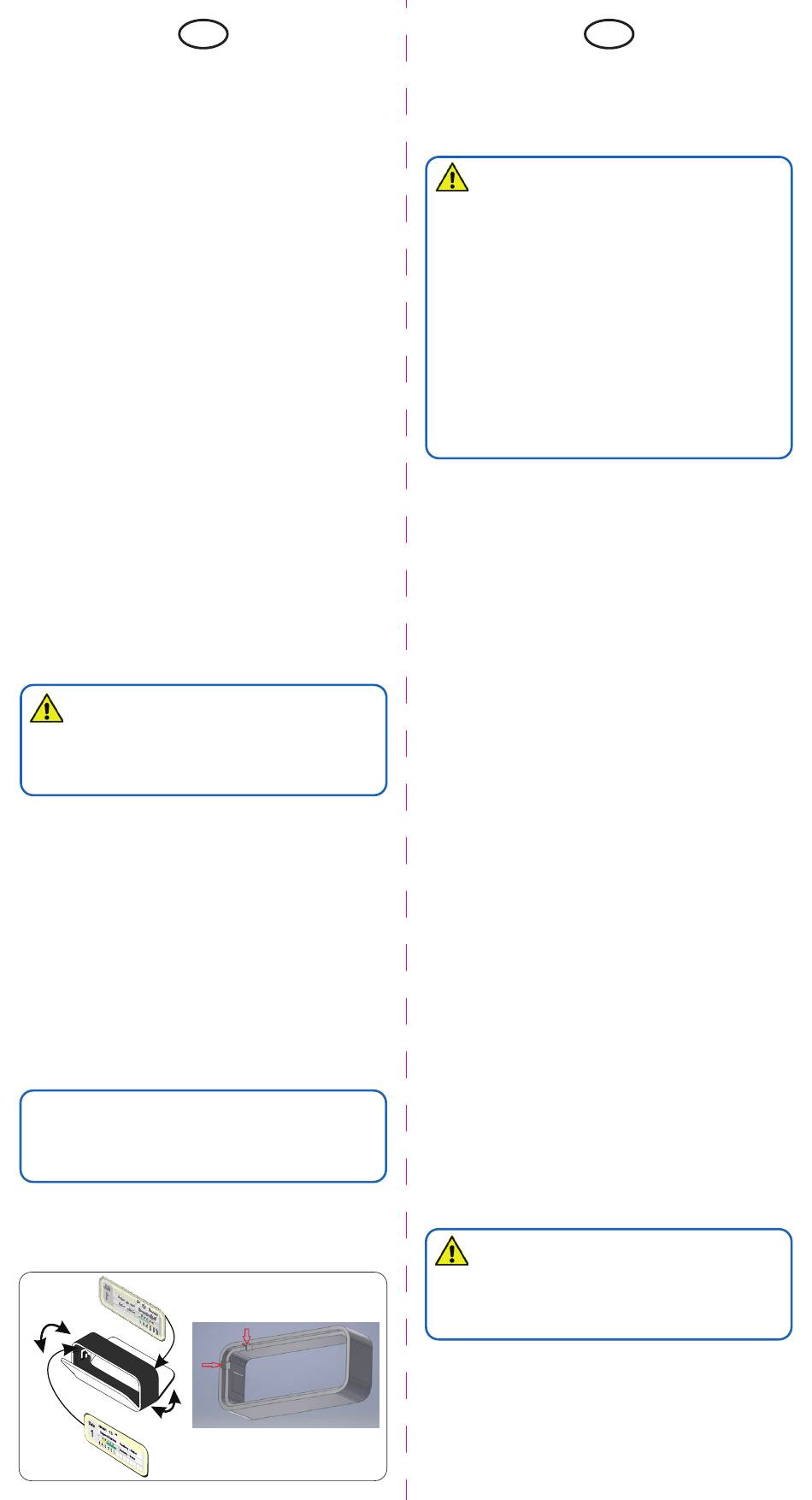

Die Dekobögen sind austauschbar. Zum Öffnen der Scheiben
verwenden Sie eine Nadel oder ähnliches und hebeln die
Scheiben durch Einführen der Nadel in die Einkerbung
heraus (Abb. 1). Ein Programm zum Erstellen von personali-
sierten Dekobögen finden Sie auf der Viessmann Homepage
unter der Artikelnummer.
-
Am Einbauort wird eventuell zur Durchführung der Kabel eine
Bohrung Ø 2 mm benötigt (Abb. 2).
-
Die Anschlusskabel von außen durch die Bohrung hindurch-
führen und den Zugzielanzeiger befestigen, z. B. mit einem
handelsüblichen Sekundenkleber. Bei der Montage des Zug-
zielanzeigers mit Mast, kürzen Sie die Masten (Abb. 3) auf
die gewünschte Länge und befestigen den Zugzielanzeiger
mit den Masten am Einbauort (Abb. 4 und Abb. 5).
Um etwaige Wartungsarbeiten durchführen zu können, sollten
die Anschlusskabel idealerweise mit einer Kabelschleife von
mindestens 2 – 3 cm Länge verlegt werden.
Vorsicht:
Widerstand und Diode an den Enden der Anschlussdrähte
sind für die Funktion erforderlich. Keinesfalls entfernen
(Abb. 6)! Widerstände nicht mit Isolationsmaterial umhüllen,
da sonst keine ausreichende Kühlung möglich ist!
4. Anschluss
Schließen Sie den Zugzielanzeiger an den Lichtausgang eines
Modellbahntransformators (z. B. Art. 5200) an (Abb. 7).
Gleichspannung: Verbinden Sie die Diode (rotes Bauteil mit
schwarzer Markierung) mit dem Plus-Pol des Netzteils, den
Widerstand mit dem Minus-Pol.
Wechselspannung: Bei Betrieb mit Wechselspannung kann
es zu leichtem Flackern kommen. Daher empfehlen wir den
Betrieb mit dem Viessmann-Powermodul, Art. 5215 (Abb. 7).
Ein Powermodul ist ausreichend für ca. 100 LED-Leuchten oder
-Strahler. Verbinden Sie das Anschlusskabel mit der Diode mit
der braunen Ausgangsbuchse, das Anschlusskabel mit dem
Widerstand mit der roten Anschlussbuchse (Abb. 7).
5. Technische Daten
Betriebsspannung:
(mit und ohne Art. 5215, Powermodul)
Stromaufnahme:
Abb. 1
2
DE
10 – 16 V AC ~
14 – 24 V DC =
13 – 24 V Digitalsignal
ca. 10 mA
Fig. 1
1. Important information
Please read this manual completely and attentively before using
the product for the first time. Keep this manual. It is part of the
product.
1.1 Safety instructions
Caution:
Risk of injury!
Due to the detailed reproduction of the original and the
intended use, this product can have peaks, edges and break-
able parts. For installation tools are required.
Electrical hazard!
Never put the connecting wires into a power socket!
Regularly examine the transformer for damage.
In case of any damage, do not use the transformer.
Make sure that the power supply is switched off when
you mount the device and connect the cables!
Only use VDE/EN tested special model train transformers
for the power supply!
The power sources must be protected to prevent the risk of
burning cables.
1.2 Using the product for its correct purpose
This product is intended:
-
For installation in model train layouts and dioramas.
-
For connection to an authorized model train transformer
(e. g. item 5200) or a digital command station.
-
For operation in dry rooms only.
Using the product for any other purpose is not approved and is
considered incorrect. The manufacturer is not responsible for
any damage resulting from the improper use of this product.
1.3 Checking the package contents
Check the contents of the package for completeness:
-
Chassis with LED and connection cables
-
2 decorative papers
-
2 brackets
-
2 masts
-
Manual
2. Introduction
This destination display produces the light by SMD-LEDs which
is suitable to the model. Low heat build-up and power input.
Nearly unlimited lifetime of the LED, so no more change is
required.
3. Mounting
-
Remove the destination display carefully from the package.
-
Check function before mounting.
-
The decoration sheets are exchangeable. To open the panes
use a needle or similar, insert it into the notch and lever
them out (fig. 1) You will find a programme for the creation of
personalized decoration sheets on the Viessmann homepage
under the article number.
-
At the mounting place, a Ø 2 mm hole may be required for
the cable pass through (fig. 2).
-
Put the cables from outside through the drill hole and fix
the destination display, e. g. with a commercial glue. When
mounting the destination display with mast, cut the masts
(fig. 3) back to the required length and mount the destination
display with the masts to the desired location (fig. 4 and 5).
In order to carry out possible maintenance work, the connection
cables should be installed with a cable loop of min. 2 – 3 cm
length.
Caution:
Resistor and diode at the cables are needed for proper func-
tion. Never cut them off (fig. 4)! Never cover resistor or diode
with insulation material, because they have to be cooled by
surrounding air!
4. Connection
Connect the destination display to the light output of a model
train transformer (e. g. item 5200) or power supply as shown
in fig. 5.
EN
3
