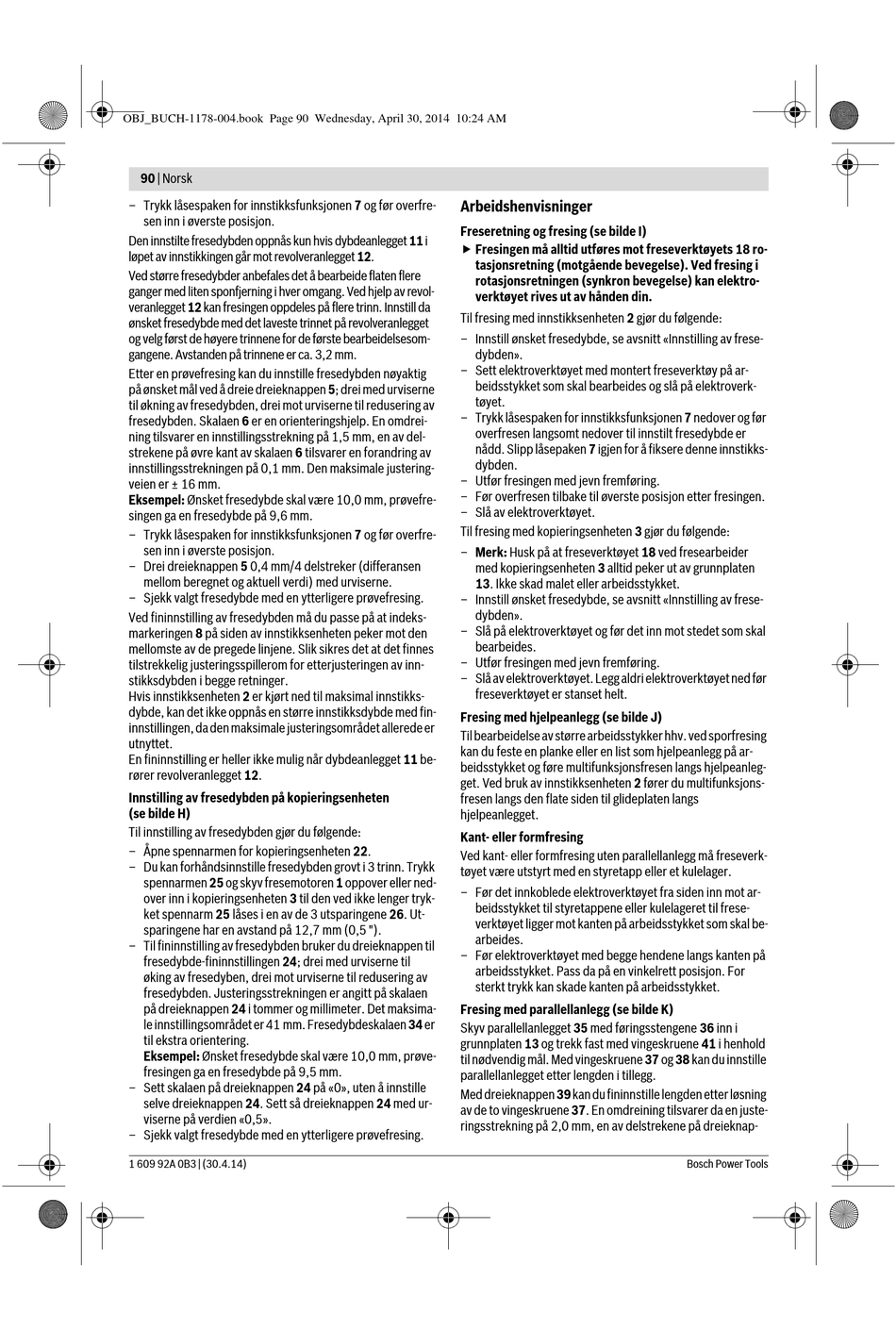

90 | Norsk
– Trykk låsespaken for innstikksfunksjonen 7 og før overfre-
sen inn i øverste posisjon.
Den innstilte fresedybden oppnås kun hvis dybdeanlegget 11 i
løpet av innstikkingen går mot revolveranlegget 12.
Ved større fresedybder anbefales det å bearbeide flaten flere
ganger med liten sponfjerning i hver omgang. Ved hjelp av revol-
veranlegget 12 kan fresingen oppdeles på flere trinn. Innstill da
ønsket fresedybde med det laveste trinnet på revolveranlegget
og velg først de høyere trinnene for de første bearbeidelsesom-
gangene. Avstanden på trinnene er ca. 3,2 mm.
Etter en prøvefresing kan du innstille fresedybden nøyaktig
på ønsket mål ved å dreie dreieknappen 5; drei med urviserne
til økning av fresedybden, drei mot urviserne til redusering av
fresedybden. Skalaen 6 er en orienteringshjelp. En omdrei-
ning tilsvarer en innstillingsstrekning på 1,5 mm, en av del-
strekene på øvre kant av skalaen 6 tilsvarer en forandring av
innstillingsstrekningen på 0,1 mm. Den maksimale justering-
veien er ± 16 mm.
Eksempel: Ønsket fresedybde skal være 10,0 mm, prøvefre-
singen ga en fresedybde på 9,6 mm.
– Trykk låsespaken for innstikksfunksjonen 7 og før overfre-
sen inn i øverste posisjon.
– Drei dreieknappen 5 0,4 mm/4 delstreker (differansen
mellom beregnet og aktuell verdi) med urviserne.
– Sjekk valgt fresedybde med en ytterligere prøvefresing.
Ved fininnstilling av fresedybden må du passe på at indeks-
markeringen 8 på siden av innstikksenheten peker mot den
mellomste av de pregede linjene. Slik sikres det at det finnes
tilstrekkelig justeringsspillerom for etterjusteringen av inn-
stikksdybden i begge retninger.
Hvis innstikksenheten 2 er kjørt ned til maksimal innstikks-
dybde, kan det ikke oppnås en større innstikksdybde med fin-
innstillingen, da den maksimale justeringsområdet allerede er
utnyttet.
En fininnstilling er heller ikke mulig når dybdeanlegget 11 be-
rører revolveranlegget 12.
Innstilling av fresedybden på kopieringsenheten
(se bilde H)
Til innstilling av fresedybden gjør du følgende:
– Åpne spennarmen for kopieringsenheten 22.
– Du kan forhåndsinnstille fresedybden grovt i 3 trinn. Trykk
spennarmen 25 og skyv fresemotoren 1 oppover eller ned-
over inn i kopieringsenheten 3 til den ved ikke lenger tryk-
ket spennarm 25 låses i en av de 3 utsparingene 26. Ut-
sparingene har en avstand på 12,7 mm (0,5 ").
– Til fininnstilling av fresedybden bruker du dreieknappen til
fresedybde-fininnstillingen 24; drei med urviserne til
øking av fresedyben, drei mot urviserne til redusering av
fresedybden. Justeringsstrekningen er angitt på skalaen
på dreieknappen 24 i tommer og millimeter. Det maksima-
le innstillingsområdet er 41 mm. Fresedybdeskalaen 34 er
til ekstra orientering.
Eksempel: Ønsket fresedybde skal være 10,0 mm, prøve-
fresingen ga en fresedybde på 9,5 mm.
– Sett skalaen på dreieknappen 24 på «0», uten å innstille
selve dreieknappen 24. Sett så dreieknappen 24 med ur-
viserne på verdien «0,5».
– Sjekk valgt fresedybde med en ytterligere prøvefresing.
1 609 92A 0B3 | (30.4.14)
Arbeidshenvisninger
Freseretning og fresing (se bilde I)
 Fresingen må alltid utføres mot freseverktøyets 18 ro-
tasjonsretning (motgående bevegelse). Ved fresing i
rotasjonsretningen (synkron bevegelse) kan elektro-
verktøyet rives ut av hånden din.
Til fresing med innstikksenheten 2 gjør du følgende:
– Innstill ønsket fresedybde, se avsnitt «Innstilling av frese-
dybden».
– Sett elektroverktøyet med montert freseverktøy på ar-
beidsstykket som skal bearbeides og slå på elektroverk-
tøyet.
– Trykk låsespaken for innstikksfunksjonen 7 nedover og før
overfresen langsomt nedover til innstilt fresedybde er
nådd. Slipp låsepaken 7 igjen for å fiksere denne innstikks-
dybden.
– Utfør fresingen med jevn fremføring.
– Før overfresen tilbake til øverste posisjon etter fresingen.
– Slå av elektroverktøyet.
Til fresing med kopieringsenheten 3 gjør du følgende:
– Merk: Husk på at freseverktøyet 18 ved fresearbeider
med kopieringsenheten 3 alltid peker ut av grunnplaten
13. Ikke skad malet eller arbeidsstykket.
– Innstill ønsket fresedybde, se avsnitt «Innstilling av frese-
dybden».
– Slå på elektroverktøyet og før det inn mot stedet som skal
bearbeides.
– Utfør fresingen med jevn fremføring.
– Slå av elektroverktøyet. Legg aldri elektroverktøyet ned før
freseverktøyet er stanset helt.
Fresing med hjelpeanlegg (se bilde J)
Til bearbeidelse av større arbeidsstykker hhv. ved sporfresing
kan du feste en planke eller en list som hjelpeanlegg på ar-
beidsstykket og føre multifunksjonsfresen langs hjelpeanleg-
get. Ved bruk av innstikksenheten 2 fører du multifunksjons-
fresen langs den flate siden til glideplaten langs
hjelpeanlegget.
Kant- eller formfresing
Ved kant- eller formfresing uten parallellanlegg må freseverk-
tøyet være utstyrt med en styretapp eller et kulelager.
– Før det innkoblede elektroverktøyet fra siden inn mot ar-
beidsstykket til styretappene eller kulelageret til frese-
verktøyet ligger mot kanten på arbeidsstykket som skal be-
arbeides.
– Før elektroverktøyet med begge hendene langs kanten på
arbeidsstykket. Pass da på en vinkelrett posisjon. For
sterkt trykk kan skade kanten på arbeidsstykket.
Fresing med parallellanlegg (se bilde K)
Skyv parallellanlegget 35 med føringsstengene 36 inn i
grunnplaten 13 og trekk fast med vingeskruene 41 i henhold
til nødvendig mål. Med vingeskruene 37 og 38 kan du innstille
parallellanlegget etter lengden i tillegg.
Med dreieknappen 39 kan du fininnstille lengden etter løsning
av de to vingeskruene 37. En omdreining tilsvarer da en juste-
ringsstrekning på 2,0 mm, en av delstrekene på dreieknap-
