Pool Controls XLS-Serie Gebrauchsanweisung Seite 9

Installation des Einspritzverteilers
 Der Einspritzverteiler muss am
Ausgang/ auf der Druckseite der
Pool-Pumpe nach dem Erhitzer
installiert werden (die Fließrichtung
einhalten)
 Das Wasser muss in Richtung des
Pfeils am Verteiler fließen

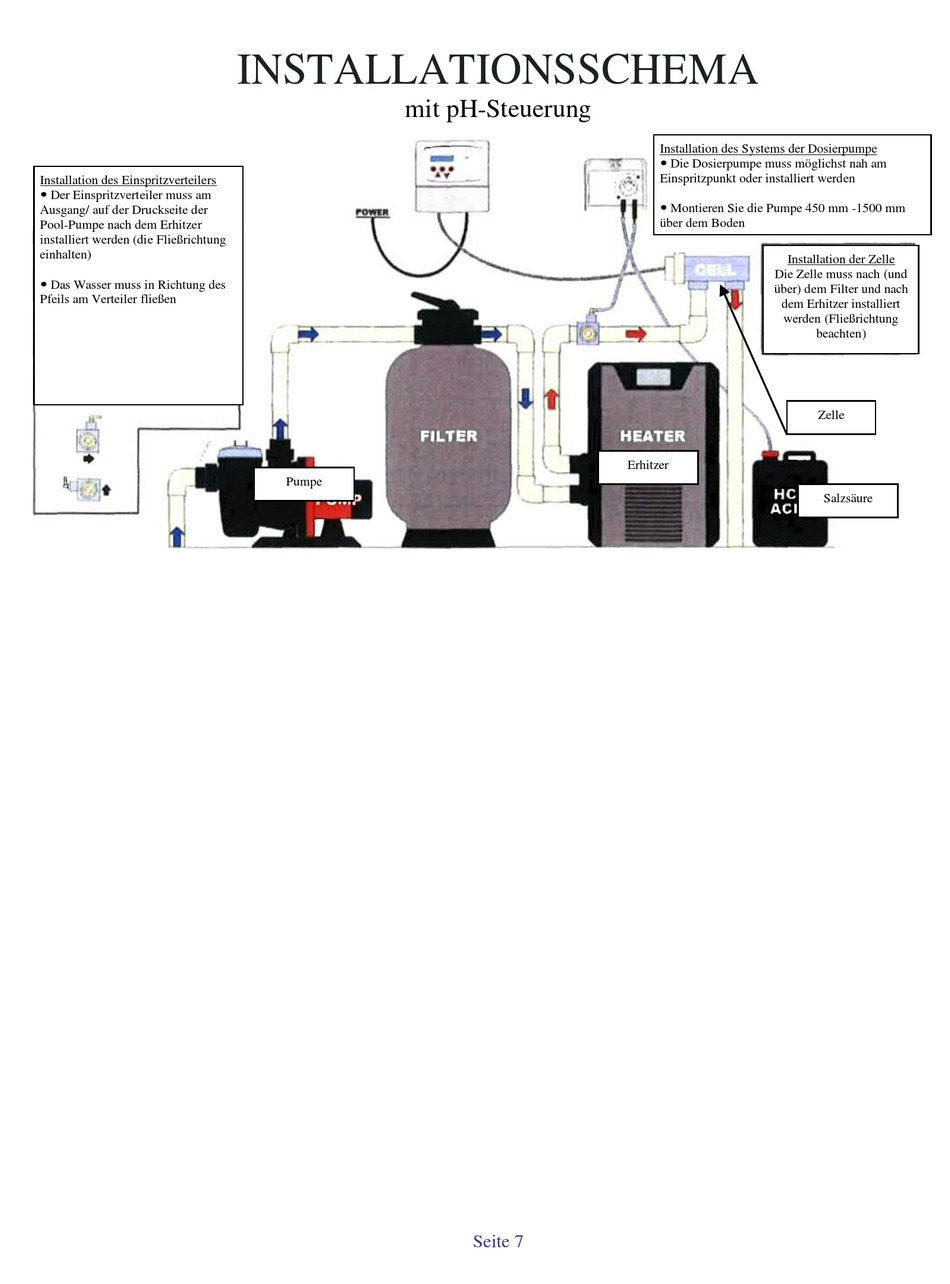

INSTALLATIONSSCHEMA
mit pH-Steuerung
Pumpe
Erhitzer
Seite 7
Installation des Systems der Dosierpumpe
 Die Dosierpumpe muss möglichst nah am
Einspritzpunkt oder installiert werden
 Montieren Sie die Pumpe 450 mm -1500 mm
über dem Boden
Installation der Zelle
Die Zelle muss nach (und
über) dem Filter und nach
dem Erhitzer installiert
werden (Fließrichtung
beachten)
Zelle
Salzsäure
