pH-Steuerung (optional)
Geräte mit pH-Steuerung verfügen über eine Einspritzstück und eine Peristaltik-Pumpe, welche installiert werden muss.
Einzelheiten dazu finden Sie auf Seite 7. Montieren sie diese Peristaltik-Pumpe neben dem Netzteil des XLS 900ppm, da
diese mit dem Netzteil fest verbreitet ist. Anmerkung: bei der ersten Installation der Dosierpumpe, werden Sie angefragt, ob
verdünnte Säure verwendet werden soll. Antworten Sie einfach Ja/Nein (Yes/No). Bei einer positiven Antwort (Ja) wird das
Verdünnungsverhältnis gewählt — die Werkseinstellung ist dabei 1 Teil Säure : 2 Teile Wasser.
Leitung in die richtige Länge schneiden, damit diese von der Basis der Peristaltik-Pumpe bis zum Einspritzstück reicht. Ein
Ende der Leitung an die Ausfluss-Seite der Peristaltik-Pumpe anschließen (die Fließrichtung wird mit einem Pfeil an der
vorderen Abdeckung der Pumpe angezeigt). Schließen Sie das andere Ende der Leitung an den Einspritzpunkt an.
Scheiden Sie eine weitere Leitung in der richtigen Menge ab, von der Basis der Peristaltik-Pumpe, bis zur Basis des
Säurebehälters. Platzieren Sie den Säurebehälter an einem sicheren Ort, möglichst an die 2 Meter vom XLS 900ppm entfernt.
Schließen Sie ein Ende dieser Leitung an die Eingang-Seite der Peristaltik-Pumpe der (die Fließrichtung wird durch einen
Teil an der vorderen Abdeckung der Peristaltik-Pumpe angezeigt).
Bohren Sie ein 8mm Loch in den Deckel des Säurebehälters und führen Sie die Leitung durch diese Öffnung im Deckel.
Platzieren sie ein Gewicht an jenem Ende der Leitung, welches im Behälter sein wird und bringen Sie dann den Behälterfilter
an. Denken Sie daran, dass der Behälterfilter mit einem Rückschlagventil versehen ist, um einen Rückfluss in den
Chemikalienbehälter zu verhindern.
Bevor Sie die Leitung in den Behälter platzieren, messen Sie die Leitung gegen das Behälter-Äußere und wickeln Sie
mehrere Drehungen eines PVC-Klebebandes um die Leitung über dem Behälterfilter, und zwar so, dass der Behälterfilter 10-
15mm über dem Behälterboden sein wird. Lassen Sie den Behälterfilter und das Gericht in den Behälter absinken und
Schrauben Sie iden Deckel fest.
Fluten Sie die Zufuhrleitung von Hand mit etwa 100m. (Siehe + Säure Menu auf Seite 11)

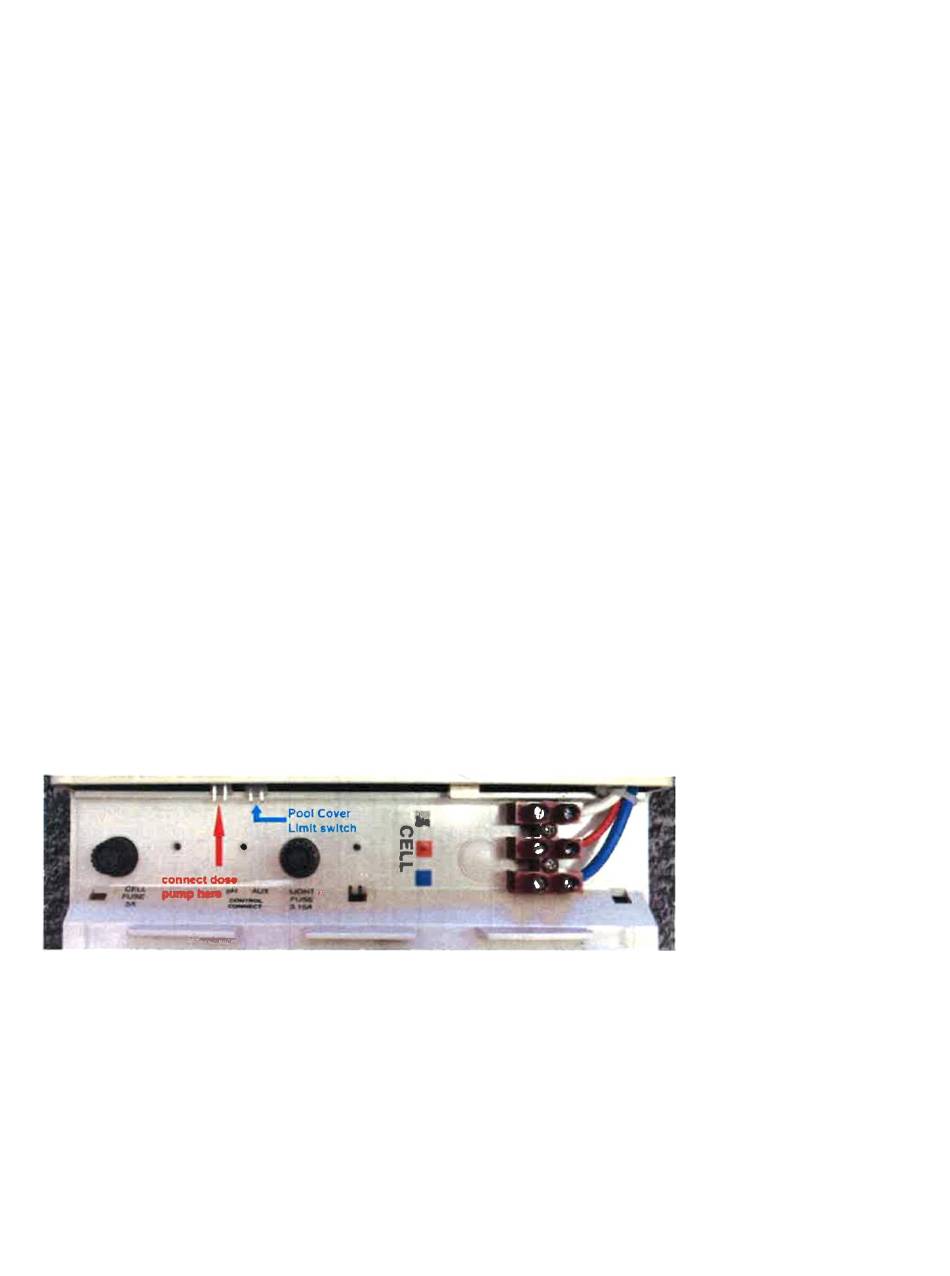

Eingang für den Endschalter der Pool-Abdeckung
Es wurde ein Eingang für den Endschalter vorgesehen, welcher ermittelt, ob eine Abdeckung installiert ist. Wenn der
Endschalter geschlossen ist (Abdeckung EIN (ON)), so wird dies dargestellt und die Abgabe wird reduziert auf 20 % der
üblichen Einstellung, wodurch eine Chlor-Übersättigung vermieden wird.
Seite 5
