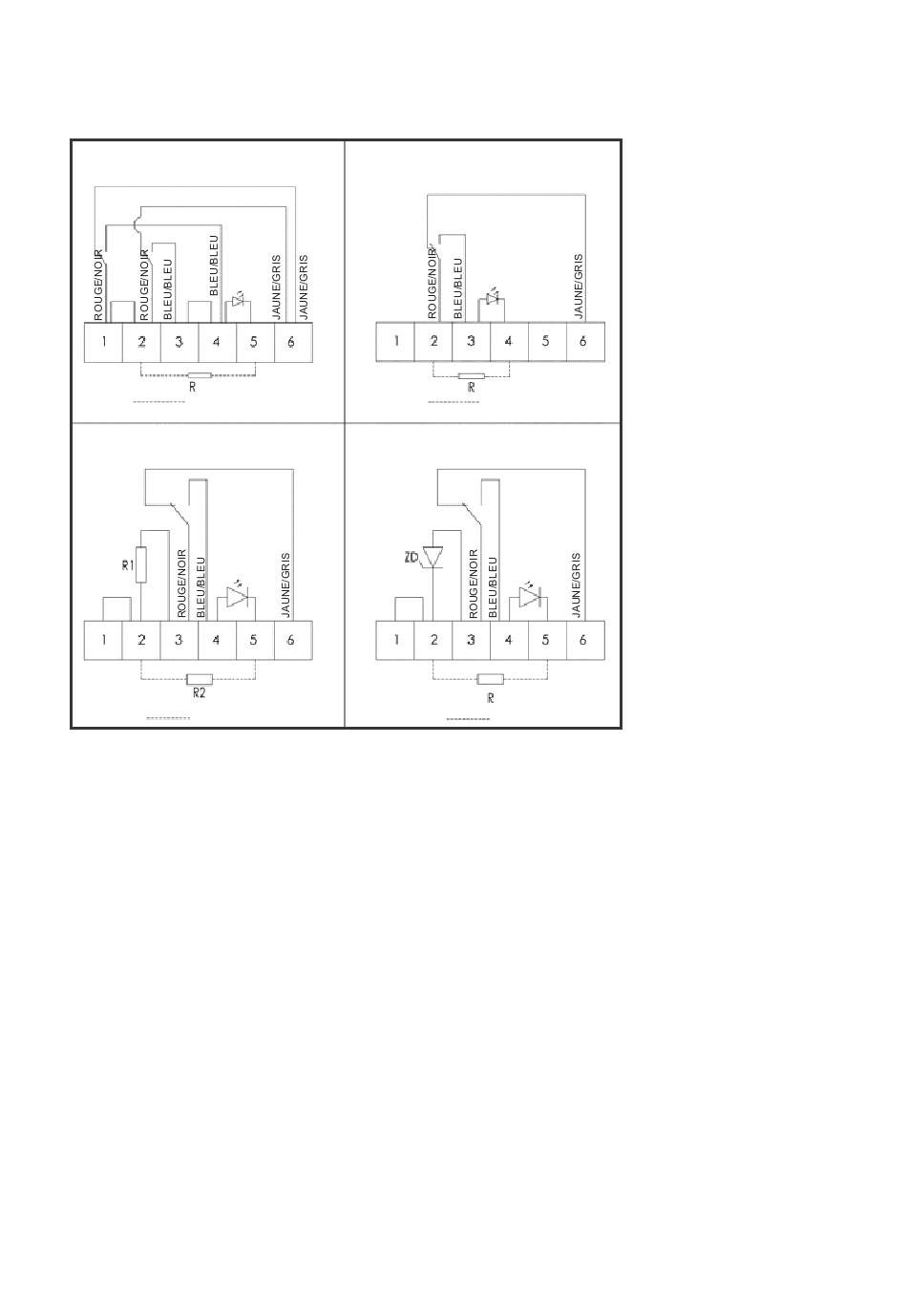

Standard-verkabelungsmöglichkeiten mit led
COMMUTATION DOUBLE
AVEC DEL
SIUNITÉ ÉQUIPÉE
COMMUTATION SIMPLE
AVEC DEL ETRÉSISTANCES
SIUNITÉ ÉQUIPÉE
Test des geräts
Nehmen Sie den mitgelieferten Testschlüssel, führen Sie
ihn in das Testloch ein (unten rechts auf dem Glasdeckel),
bringen Sie ihn in Eingriff mit dem Testnocken und drehen
Sie ihn um ca. 100° im Uhrzeigersinn. Dadurch wird ein
Bruch des Glaselements simuliert. Stellen Sie das Gerät
durch Drehen des Schlüssels gegen den Uhrzeigersinn in
die ursprüngliche Position zurück.
Hinweis: MEDC empfiehlt, den Testschlüssel NICHT
WEITER als 100° nach rechts oder 0° nach
links zu drehen, da dies zu einem vorzeitigen
Versagen des Testnockens führen kann.
COMMUTATION SIMPLE
AVEC DEL
SIUNITÉ ÉQUIPÉE
COMMUTATION SIMPLE
AVEC DEL, ZENER ETRÉSISTANCES
SIUNITÉ ÉQUIPÉE

Betrieb

Das Gerät wird durch Einschlagen der Glasscheibe
betätigt. Aufgrund der Konstruktion des Geräts wird kein
Hammer benötigt, da der Meldende durch das Vinyl-
Glasetikett vor den Glasscherben geschützt wird.

Erneuerung der glasscheibe

Zur Erneuerung der Glasscheibe nach einem Einsatz des
Melders nehmen Sie zuerst den kleinen Außendeckel ab,
der mit der M3-Schraube (Sechskantschraubenschlüssel
mit 2,5 mm Schraubenweite) befestigt ist. Nehmen
Sie die Glasscheibe heraus und entfernen Sie alle
Glasscherben aus dem Gerät. Legen Sie das neue
Glaselement in das Gerät und setzen Sie den Deckel auf.
Nach der Erneuerung der Glasscheibe wird empfohlen,
das Gerät anschließend wie oben beschrieben zu testen.
