Call point BG3
Francais
Détail du câblage
Les schémas de câblage suivants sont la configuration
standard, sauf demande spécifique lors de la commande
de l'unité. Pour des configurations autres que celles
indiquées ci-dessous, merci de se reporter au schéma de
câblage spécifique fourni avec l'unité.
Remarque : Tous les schémas de câblage sont illustrés
avec l'élément en verre intact.

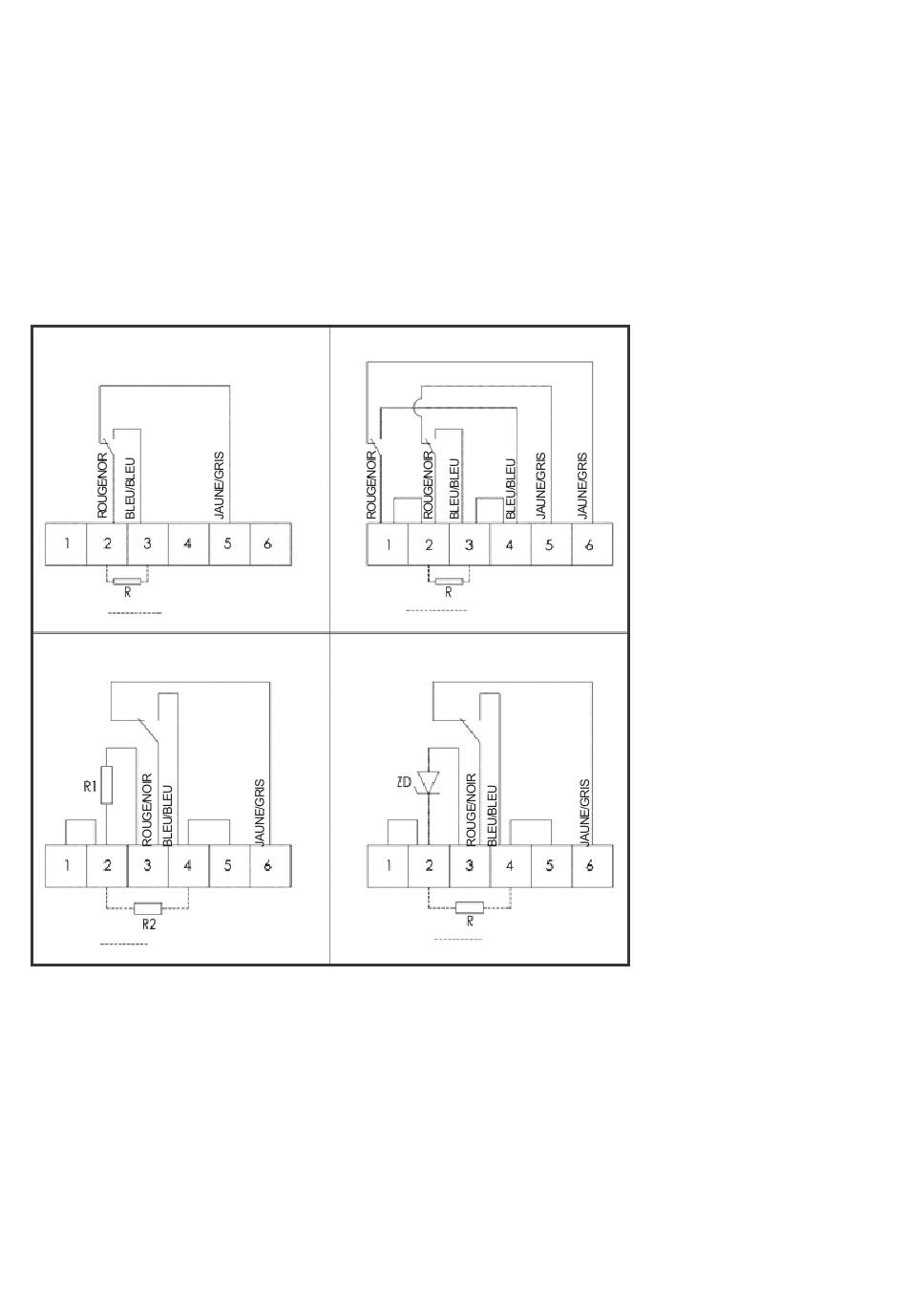

Options de câblage standard sans del
COMMUTATIONDOUBLE
COMMUTATION SIMPLE
Si Résistance installée Si Résistance installée
COMMUTATION SIMPLE
COMMUTATION SIMPLE
AVEC RÉSISTANCESETZENER
AVEC RÉSISTANCES
Si Résistance installée
Si Résistance installée
8
Call point BG3 TM177.D February 2022 www.eaton.com
