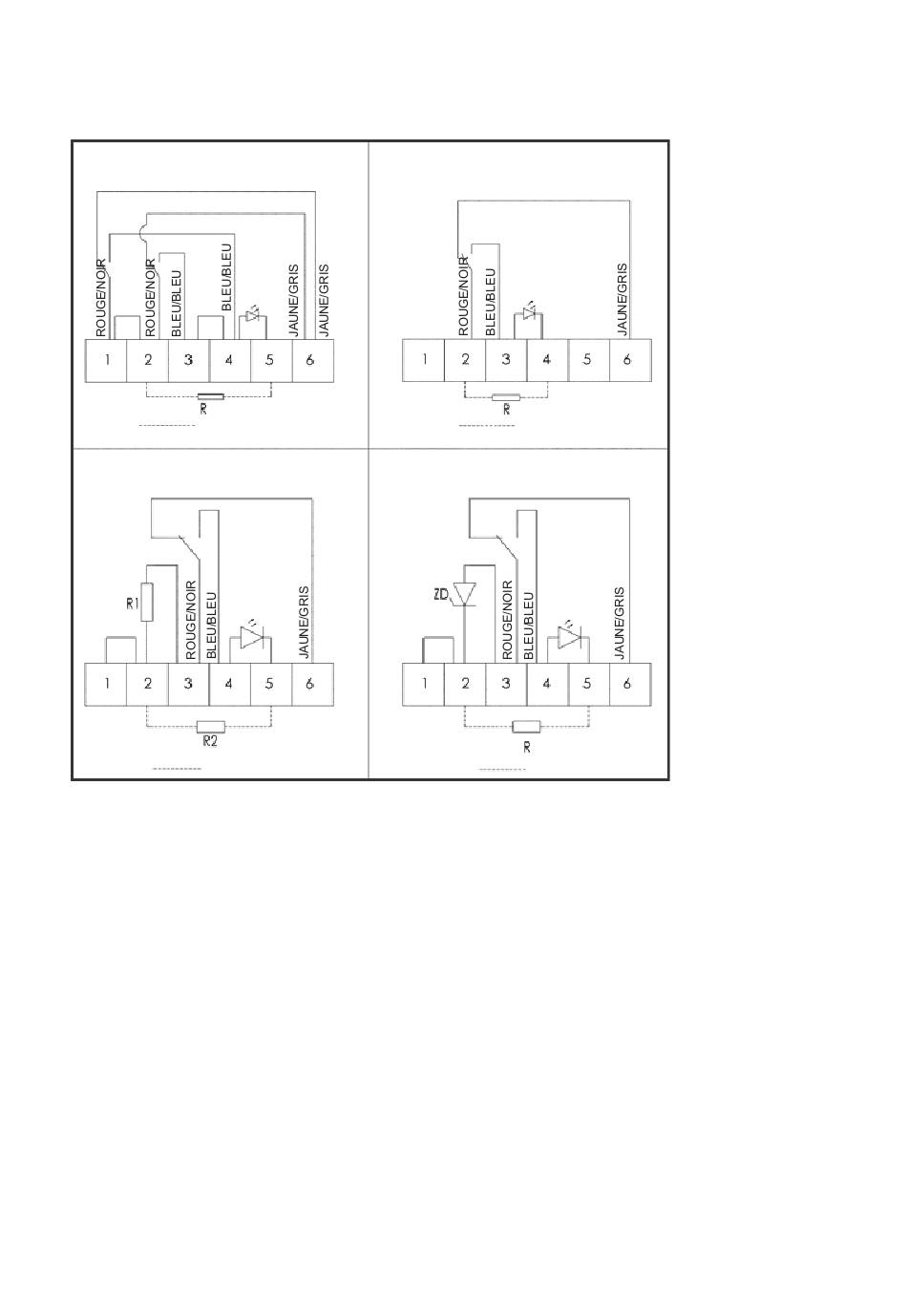

Options de câblage standard avec del
COMMUTATION DOUBLE
AVEC DEL
Si Résistance installée
COMMUTATION SIMPLE
AVEC DELETRÉSISTANCES
Si Résistance installée
Test de l'unité
Insérer la clé de test fournie dans l'orifice de test (situé en
bas à droite du couvercle en verre) et enclencher la came
de test, puis tourner la clé dans le sens des aiguilles
d'une montre (environ 100°). Cette action simule le bris de
l'élément en verre. Utiliser la clé pour réinitialiser l'unité,
en la tournant dans le sens inverse des aiguilles d'une
montre, de la position initiale.
Remarque : MEDC NE recommande PAS de forcer la clé
sur plus de 100° dans le sens des aiguilles
d'une montre ou 0° dans le sens inverse, car
cela peut causer la défaillance prématurée de
la came de test.
COMMUTATION SIMPLE
AVEC DEL
Si Résistance installée
COMMUTATION SIMPLE
AVECDEL,ZENERETRÉSISTANCES
Si Résistance installée
Opération
L 'unité est déclenchée par le bris de glace. L 'unité est
conçue de sorte qu'un marteau n'est pas nécessaire,
étant donné que l'opérateur est protégé contre les éclats
de verre par la protection en vinyle.

Remplacement du verre

Pour remplacer le verre après l'utilisation de l'unité, retirer
le petit couvercle extérieur tenu en place par l'unique vis
M3 (à l'aide d'une clé hexagonale/à 6 pans de 2,5 mm).
Sortir le verre et retirer tous les fragments brisés de
l'unité. Mettre en place le nouvel élément en verre dans
l'unité et remettre le couvercle. Suite au remplacement
du verre, il est recommandé de tester l'unité en suivant la
procédure indiquée ci-dessus.
