Einzelheiten des anschlusses

Die folgenden Schaltpläne stellen die
Standardkonfiguration dar, falls bei der Gerätebestellung
nichts Anderes angegeben wurde. Informationen
zu anderen Konfigurationen als den nachfolgend
abgebildeten finden Sie in den mit diesen Konfigurationen
mitgelieferten gesonderten Schaltplänen.
Hinweis: Alle Schaltpläne sind mit intaktem Glaselement
abgebildet.

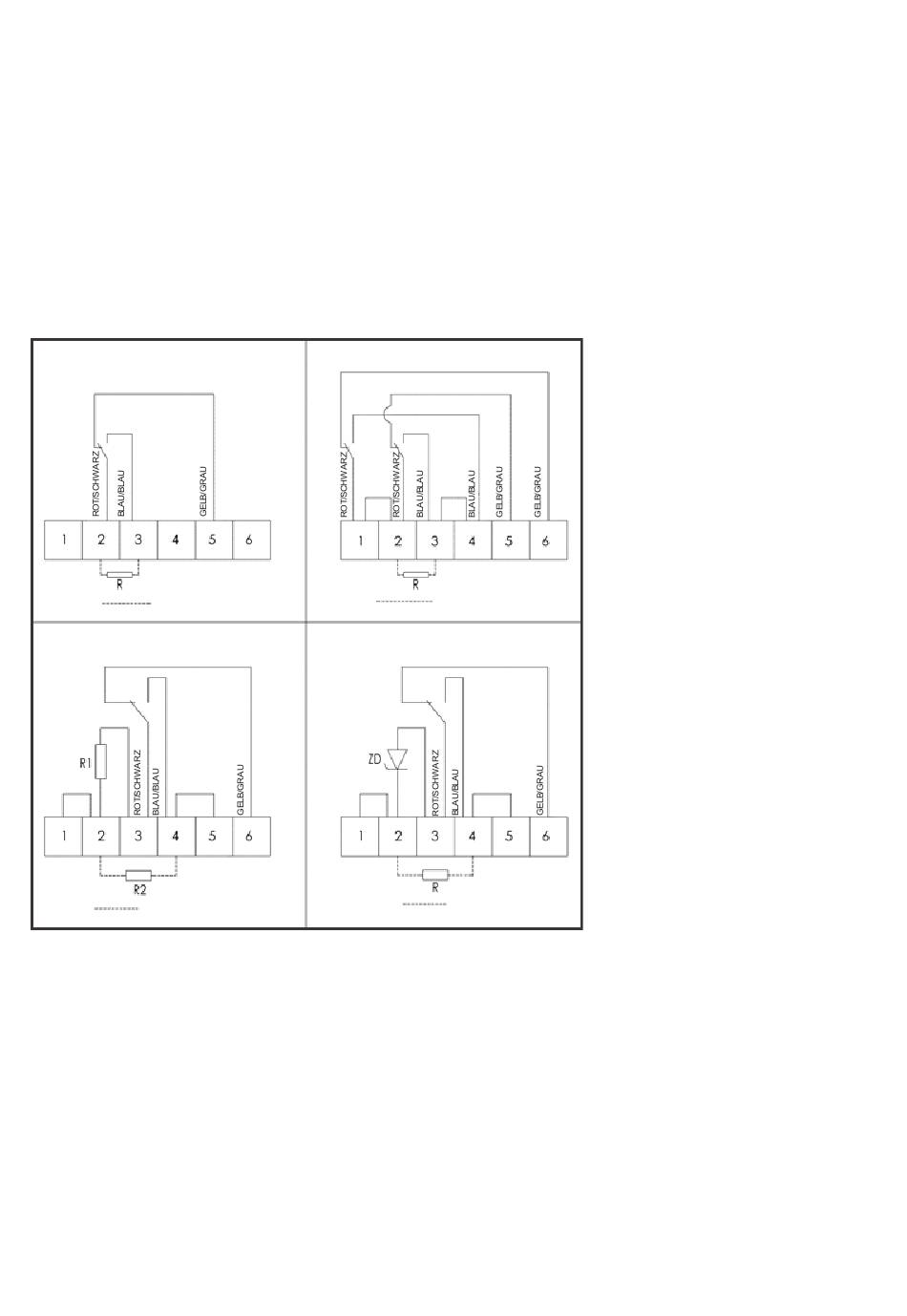

Standard-verkabelungsmöglichkeiten ohne led
DOPPELWECHSLER
EINFACHWECHSLER
SOFERN VORHANDEN SOFERN VORHANDEN
EINFACHWECHSLER
EINFACHWECHSLER
VOLLST. MITWIDERSTÄNDEN U. ZENERDIODE
VOLLST. MITWIDERSTÄNDEN
SOFERN VORHANDEN
SOFERN VORHANDEN
14
