Eaton DET-REXT-PIR30 Installationsanleitung

DET-REXT-PIR30 Perimeterschutz Funk-PIR-Melder
Installationsanleitung
Einleitung
Der DET-REXT-PIR30 ist ein Funk-PIR-
Melder (Passiv-Infrarot-Melder) für
Perimeterschutz im Außengebrauch.
Das Gerät verwendet zwei voneinander
getrennte Melder, die beide ein
Signal auslösen müssen, damit ein
Alarm signalisiert wird. Der Melder
bietet präzise und zuverlässige
Präsenzerfassung.
Die Einheit wird mit Batterien betrie-
ben und hat eine Reichweite von bis zu
30 Metern und kann ohne Änderungen
an den äußerlichen Gegebenheiten
ausgerichtet werden.
Lieferumfang:
1 x Melder DET-REXT-PIR30
1 x Bohrschablone für die
Befestigungslöcher
3 x Dübel und Befestigungsschrauben
2 x zusätzliche Schiebevorhänge
2 x zusätzliche Sabotage schutz -
vorrichtung
1 x Halterung für Sabotageschutz
1 x selbstklebende Linsenmaskierung
1 x Werkzeug zum Öffnen
2 x CR123 Lithium-Batterien
Batteriesicherheit:
•
Nicht ins Feuer geben
•
Nicht erhitzen
•
Nicht aufladen
•
Nicht kurzschließen
•
Nicht auseinandernehmen
•
Nur Batterien desselben Typs und
derselben Spannung nutzen
•
Nur Lithium-Batterien nutzen
•
Polarität beachten
Hinweis: Es wird empfohlen, diese
Anleitungen zu befolgen und das Gerät
vor der Montage zu konfigurieren.
Dieses Produkt muss von einem quali-
fizierten Servicetechniker installiert
werden.
Installieren der Einheit
Schritt 1: Montageort wählen
Der PIR-Melder erfasst Veränderungen
der Wärmebedingungen und
Bewegungen, daher müssen Bäume,
Sträucher, Teiche, Rohrleitungen,
Klimaanlagen und Tiere in Betracht
gezogen werden. Der Sensor reagiert
auf Hin-und-her-Bewegungen zwischen
den Bereichs grenzen empfindlicher als
auf Bewegungen auf ihn zu oder von
ihm weg.
Die ideale Montagehöhe beträgt
3 Meter. Bei höherer Montage kann
es sein, dass das Objekt eine weitere
Distanz zurücklegen muss, bevor ein
Alarm ausgegeben wird.
Wenn Haustiere toleriert werden
sollen, ist eine Montagehöhe von
1,50 Metern empfohlen, der Spiegel für
Bodenbereich des PIR-Sensors muss
entfernt und die untere Hälfte der Linse
maskiert werden (Abbildung 2).
Erfassungsbereich
Im Folgenden werden Beispiele für
den Erfassungsbereich abhängig
von der Montagehöhe, Neigung und
Linsenmaskierung gegeben. Eine
Kennzeichnung an der Seite des
Melders gibt den Neigungswinkel
an. Die Beispiele gelten für die
Standardeinstellungen.

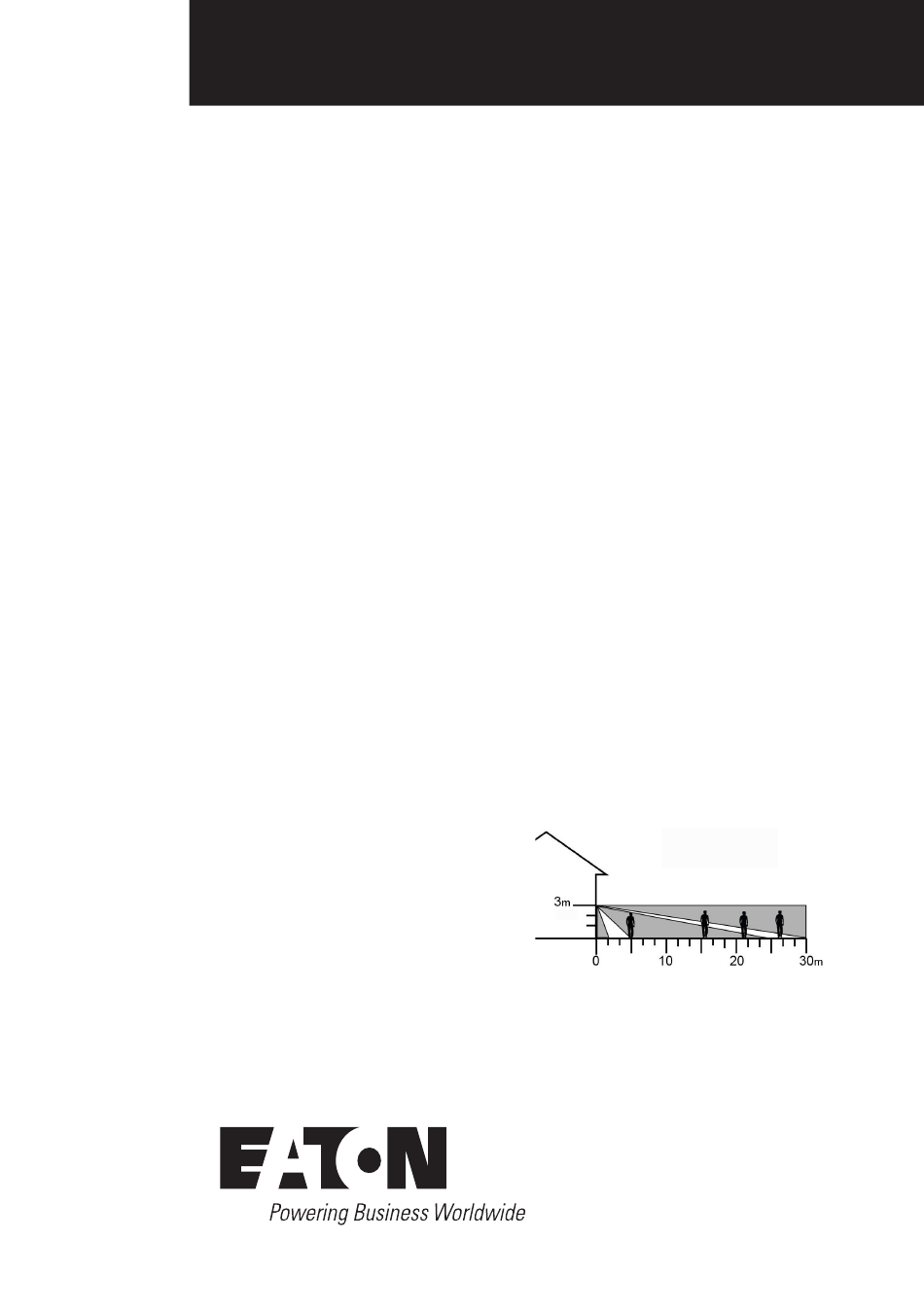

0°-Neigung, keine
Maskierung der Linse
Abbildung 1. Optimaler
Erfassungsbereich
Hinweis: Die in Abbildung 1 gezeigte
Reichweite reduziert sich auf
20 Meter, wenn der obere Bereich
der Linse maskiert wird. Durch
Maskierung des oberen Bereichs
und einer Programmierung auf
minimale Reichweite reduziert sich
der Erfassungs bereich auf 6 Meter.
Hinweis: Wenn der Melder auf einer
Höhe von 6 Metern montiert wird,
