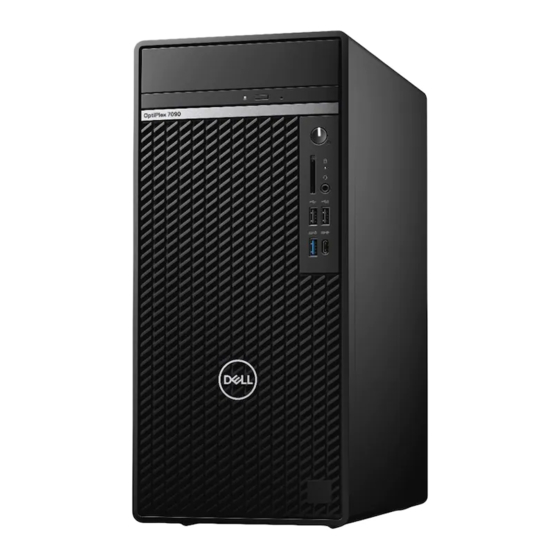

Dell OptiPlex 7090 Tower Servicehandbuch
Vorschau ausblenden
Andere Handbücher für OptiPlex 7090 Tower:
- Einrichtung und technische daten (25 Seiten)
Verwandte Anleitungen für Dell OptiPlex 7090 Tower
Inhaltszusammenfassung für Dell OptiPlex 7090 Tower
- Seite 1 OptiPlex 7090 Tower Servicehandbuch Vorschriftenmodell: D28M Vorschriftentyp: D28M005 Mai 2021 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten an Komponenten im Inneren des Computers............6 Sicherheitshinweise................................6 Vor der Arbeit an Komponenten im Innern des Computers..................7 Sicherheitsvorkehrungen..............................7 Schutz vor elektrostatischer Entladung........................7 ESD-Service-Kit................................8 Transport empfindlicher Komponenten........................9 Nach der Arbeit an Komponenten im Inneren des Computers.................. 9 Kapitel 2: Entfernen und Einbauen von Komponenten............... - Seite 4 Entfernen des Prozessorlüfters und der 65-W-Kühlkörperbaugruppe..............37 Installieren des Prozessorlüfters und der 65-W-Kühlkörperbaugruppe..............38 Prozessor....................................39 Entfernen des Prozessors............................39 Einbauen des Prozessors..............................40 Grafikkarte.....................................41 Entfernen der Grafikkarte............................. 41 Installieren der Grafikkarte............................42 Grafikprozessor (GPU)...............................43 Entfernen des Grafikprozessors ohne externes Netzteil..................43 Einbauen des Grafikprozessors ohne externes Netzteil...................45 Knopfzellenbatterie................................
- Seite 5 Wiederherstellen des Betriebssystems........................... 102 Aktualisieren des BIOS unter Windows........................... 102 Aktualisieren des BIOS unter Verwendung des USB-Laufwerks in Windows............102 Sicherungsmedien und Wiederherstellungsoptionen.....................103 Ein- und Ausschalten des WLAN............................. 103 Entladen des Reststroms (Kaltstart)..........................103 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............105 Inhaltsverzeichnis...
-
Seite 6: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. -
Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers
● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere... -
Seite 8: Esd-Service-Kit
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 9: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 10: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: ● Kreuzschlitzschraubendreher Nr. 0 ●... -
Seite 11: Hauptkomponenten Ihres Systems
Tabelle 1. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Abbildung Prozessorlüfter und 65-W-Kühlkörperbaugruppe #6-32 (unverlierbar) VR-Kühlkörper #6-32 (unverlierbar) Systemplatine #6-32 M2x4 Hauptkomponenten Ihres Systems 1. Seitenabdeckung 2. 3,5-Zoll-Festplattenbaugruppe 3. Laufwerk für optische Datenträger Entfernen und Einbauen von Komponenten... -
Seite 12: Seitenabdeckung
16. Netzteil 17. 2,5-Zoll-Festplattenbaugruppe ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Seitenabdeckung... -
Seite 13: Anbringen Der Seitenabdeckung
Schritte 1. Verschieben Sie den Entriegelungsriegel , um die Abdeckung vom Computer zu lösen. 2. Schieben Sie die Seitenabdeckung zur Rückseite des Computers und heben Sie die Abdeckung vorsichtig vom Computer ab. Anbringen der Seitenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 14 Schritte 1. Machen Sie den Steckplatz für die Seitenabdeckung in Ihrem Computer ausfindig. 2. Richten Sie die Laschen der Seitenabdeckung an den Schlitzen am Gehäuse aus. 3. Schieben Sie die Seitenabdeckung in Richtung der Vorderseite des Computers, um sie einzubauen. 4.
-
Seite 15: Frontblende
Frontblende Installieren der Frontblende Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Frontblende und stellen das Installationsverfahren bildlich dar. Schritte 1. -
Seite 16: Entfernen Der Frontblende
Entfernen der Frontblende Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Frontblende und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. -
Seite 17: Entfernen Der Sekundären 2,5-Zoll-Festplattenbaugruppe
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der 2,5-Zoll-Festplattenbaugruppe und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie die Daten- und Netzkabel der Festplatte von den Anschlüssen am 2,5-Zoll-Festplattenmodul. 2. Drücken Sie auf die Freigabelaschen an den Seiten der Festplattenlaufwerkhalterung, um Sie aus den Schlitzen am Computergehäuse zu lösen. -
Seite 18: Entfernen Der 2,5-Zoll-Festplattenlaufwerkhalterung
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des 2,5-Zoll-Festplattenlaufwerks und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das Netzkabel und das schwarze Festplatten-Datenkabel von den Anschlüssen auf dem 2,5-Zoll-Festplattenlaufwerk. ANMERKUNG: Beim sekundären 2,5-Zoll-Festplattenlaufwerk wird das andere Ende des schwarzen Festplatten-Datenkabels mit dem SATA1- und dem SATA2-Anschluss auf der Hauptplatine verbunden. -
Seite 19: Einbauen Der 2,5-Zoll-Festplattenlaufwerkhalterung
2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie das primäre 2,5-Zoll-Festplattenlaufwerk oder das sekundäre 2,5-Zoll-Festplattenlaufwerk. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Festplattenlaufwerkhalterung und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Ziehen Sie an einer Seite der Festplattenlaufwerkhalterung, um die Haltestifte auf der Halterung aus den Aussparungen an der Festplatte zu lösen. -
Seite 20: Einbauen Der Sekundären 2,5-Zoll-Festplattenbaugruppe
Schritte 1. Richten Sie das Festplattenlaufwerk zur Seite an der Festplattenlaufwerkhalterung aus. 2. Ziehen Sie an dem anderen Ende der Festplattenlaufwerkhalterung, um die Haltestifte auf der Halterung in die Aussparungen am Festplattenlaufwerk einzusetzen. 3. Setzen Sie das Festplattenlaufwerk in die Laufwerkshalterung ein, bis es hörbar einrastet. Nächste Schritte 1. -
Seite 21: Einbauen Der Primären 2,5-Zoll-Festplattenbaugruppe
Schritte 1. Setzen Sie die Festplattenbaugruppe in den Steckplatz am Computer ein, bis sie einrastet. 2. Verbinden Sie bei der als sekundär festgelegten 2,5-Zoll-Festplatte das schwarze Festplattendatenkabel und -netzkabel mit den Anschlüssen auf der 2,5-Zoll-Festplatte. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. -
Seite 22: 3,5-Zoll- Festplattenbaugruppe
Schritte 1. Setzen Sie die Festplattenbaugruppe in den Steckplatz am Computer ein, bis sie einrastet. 2. Schließen Sie die Daten- und Netzkabel der Festplatte an die Anschlüsse am 2,5-Zoll-Festplattenmodul an. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 23: Entfernen Der 3,5-Zoll-Festplattenlaufwerkhalterung
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der 3,5-Zoll-Festplattenbaugruppe und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie die Daten- und Netzkabel vom 3,5-Zoll-Festplattenlaufwerkmodul. 2. Drücken Sie die Freigabelasche nach unten, um die Festplattenbaugruppe aus dem Gehäuse zu lösen. 3. -
Seite 24: Einbauen Der 3,5-Zoll-Festplattenlaufwerkhalterung
Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der 3,5-Zoll-Festplattenlaufwerkhalterung und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Hebeln Sie eine Kante der Festplattenlaufwerkhalterung auf, um die Laschen an der Halterung aus den Aussparungen am Festplattenlaufwerk zu lösen. -
Seite 25: Einbauen Der 3,5-Zoll-Festplattenbaugruppe
Schritte 1. Setzen Sie das Festplattenlaufwerk in die Festplattenlaufwerkhalterung ein und richten Sie die Laschen an der Halterung auf die Steckplätze am Festplattenlaufwerk aus. 2. Lassen Sie das Festplattenlaufwerk in der Laufwerkhalterung einrasten. Nächste Schritte 1. Installieren Sie die 3,5-Zoll-Festplattenbaugruppe. 2. - Seite 26 Schritte 1. Schieben Sie die 3,5-Zoll-Festplattenbaugruppe in den Festplattensteckplatz und setzen Sie sie ein. 2. Bringen Sie die EMI-Abdeckung am Gehäuse wieder an. 3. Richten Sie die Festplattenbaugruppe auf die Laschen am Gehäuse aus. 4. Verlegen Sie das Netzkabel und das Datenkabel durch die Kabelführungen auf der Festplattenbaugruppe und verbinden Sie die Kabel mit dem Festplattenlaufwerk.
-
Seite 27: Ssd-Laufwerk
SSD-Laufwerk Einbauen des M.2-2230-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Solid-State-Laufwerks und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1. - Seite 28 Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. ANMERKUNG: Wiederholen Sie das obige Verfahren, um das andere Solid-State-Laufwerk zu entfernen. Entfernen und Einbauen von Komponenten...
-
Seite 29: Einbauen Des M.2 2280-Pcie-Ssd-Laufwerks
Einbauen des M.2 2280-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Solid-State-Laufwerks und stellt das Verfahren zum Einbauen bildlich dar. Entfernen und Einbauen von Komponenten... -
Seite 30: Entfernen Des M.2-2230-Pcie-Ssd-Laufwerks
Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Anschluss aus. 2. Schieben Sie das SSD-Laufwerk in einem 45°-Winkel in den Steckplatz auf der Systemplatine ein. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2 2280-Solid-State-Laufwerks an der Systemplatine wieder an. ANMERKUNG: Wiederholen Sie das obige Verfahren, um das andere Solid-State-Laufwerk einzubauen. -
Seite 31: Speichermodul
Speichermodul Entfernen des Speichermoduls Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Speichermoduls und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. -
Seite 32: Prozessorlüfter Und Kühlkörperbaugruppe
Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Nächste Schritte 1. -
Seite 33: Entfernen Des Prozessorlüfters
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Prozessorlüfters und der 125-W-Kühlkörperbaugruppe und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das Kabel des Prozessorlüfters vom Anschluss auf der Hauptplatine. 2. Lösen Sie die vier unverlierbaren Schrauben, mit denen die Prozessorlüfter- und Kühlkörperbaugruppe an der Hauptplatine befestigt ist, in umgekehrter Reihenfolge (4->3->2->1). -
Seite 34: Installieren Des Prozessorlüfters
Schritte 1. Lösen Sie die sechs Schrauben, mit denen der Prozessorlüfter an der Kühlkörperbaugruppe befestigt ist. 2. Heben Sie den Prozessorlüfter vom Kühlkörper ab. 3. Entfernen Sie die beiden Schrauben, mit denen die Metallplatte am Prozessorlüfter befestigt ist. 4. Heben Sie die Metallplatte vom Prozessorlüfter ab. Installieren des Prozessorlüfters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 35: Installieren Des Prozessorlüfters Und Der 125-W-Kühlkörperbaugruppe
Schritte 1. Richten Sie die Metallplatte des Kühlkörpers über dem Prozessorlüfter aus und bringen Sie die beiden Schrauben wieder an, mit denen die Metallplatte am Prozessorlüfter befestigt wird. 2. Setzen Sie den Prozessorlüfter in den entsprechenden Steckplatz im Kühlkörper ein. 3. - Seite 36 ANMERKUNG: Wenn der Prozessor oder der Kühlkörper wieder eingebaut wird, verwenden Sie das im Kit enthaltene Wärmeleitpad, um die Wärmeleitfähigkeit sicherzustellen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Prozessorlüfters und des 125-W-Kühlkörpers und bieten eine visuelle Darstellung des Installationsverfahrens.
-
Seite 37: Entfernen Des Prozessorlüfters Und Der 65-W-Kühlkörperbaugruppe
Entfernen des Prozessorlüfters und der 65-W-Kühlkörperbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. WARNUNG: Der Kühlkörper kann im Normalbetrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren. VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. -
Seite 38: Installieren Des Prozessorlüfters Und Der 65-W-Kühlkörperbaugruppe
Installieren des Prozessorlüfters und der 65-W-Kühlkörperbaugruppe Voraussetzungen ANMERKUNG: Wenn der Prozessor oder der Kühlkörper wieder eingebaut wird, verwenden Sie das im Kit enthaltene Wärmeleitpad, um die Wärmeleitfähigkeit sicherzustellen. Info über diese Aufgabe Die nachfolgenden Abbildung zeigt die Position der Prozessorlüfter- und Kühlkörperbaugruppe und bietet eine visuelle Darstellung des Installationsverfahrens. -
Seite 39: Prozessor
Prozessor Entfernen des Prozessors Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie den Prozessorlüfter und die 125-W-Kühlkörperbaugruppe bzw. den Prozessorlüfter und die Kühlkörperbaugruppe. ANMERKUNG: Der Prozessor kann auch nach Herunterfahren des Computers noch heiß... -
Seite 40: Einbauen Des Prozessors
VORSICHT: Achten Sie beim Entfernen des Prozessors darauf, dass Sie die Kontaktstifte im Sockel nicht berühren und keine Fremdkörper darauf gelangen. 3. Heben Sie den Prozessor vorsichtig aus dem Prozessorsockel. Einbauen des Prozessors Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 41: Grafikkarte
ANMERKUNG: Die Kontaktstift-1-Ecke des Prozessors weist ein Dreiecksymbol auf, das an dem Dreiecksymbol auf der Kontaktstift-1-Ecke des Prozessorsockels ausgerichtet werden muss. Wenn der Prozessor korrekt eingesetzt ist, befinden sich alle vier Ecken auf gleicher Höhe. Wenn eine oder mehrere Ecken des Moduls höher als andere liegen, ist der Prozessor falsch eingesetzt. -
Seite 42: Installieren Der Grafikkarte
Schritte 1. Machen Sie die Grafikkarte (PCI Express) ausfindig. 2. Heben Sie die Zuglasche an, um die PCIe-Klappe zu öffnen. 3. Halten Sie die Sicherungslasche am Grafikkartensteckplatz gedrückt und heben Sie die Grafikkarte aus dem Grafikkartensteckplatz. Installieren der Grafikkarte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 43: Grafikprozessor (Gpu)
Schritte 1. Richten Sie die Grafikkarte an dem PCI-Express-Kartenanschluss auf der Systemplatine aus. 2. Schließen Sie die Grafikkarte mithilfe des Führungsstifts im Anschluss an und drücken Sie sie fest nach unten. Stellen Sie den einwandfreien Sitz der Karte sicher. 3. Heben Sie die Zuglasche an, um die PCIe-Klappe zu schließen. Nächste Schritte 1. - Seite 44 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Grafikprozessors ohne externes Netzteil und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie die beiden Stromkabel von den Anschlüssen auf dem Grafikprozessor durch die Kabelhalterung. Entfernen und Einbauen von Komponenten...
-
Seite 45: Einbauen Des Grafikprozessors Ohne Externes Netzteil
2. Lösen Sie das Stromkabel von der Halteklammer an der Kabelhalterung. 3. Drücken Sie auf die Sicherungsklammern auf beiden Seiten der Stromkabelhalterung und schieben Sie die Kabelhalterung des Grafikprozessors aus dem Computer. 4. Heben Sie die Zuglasche an, um die PCIe-Klappe zu öffnen. Einbauen des Grafikprozessors ohne externes Netzteil Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 46: Knopfzellenbatterie
Schritte 1. Richten Sie den Grafikprozessor ohne externes Netzteil an dem PCI-Express-Kartenanschluss auf der Systemplatine aus. 2. Positionieren Sie den Grafikprozessor ohne externes Netzteil mithilfe des Führungsstifts am Anschluss und drücken Sie ihn fest nach unten. Stellen Sie den einwandfreien Sitz des Grafikprozessors sicher. 3. -
Seite 47: Einsetzen Der Knopfzellenbatterie
Schritte 1. Hebeln Sie die Knopfzellenbatterie mit einem Kunststoffstift vorsichtig aus der Halterung auf der Systemplatine. 2. Entfernen Sie die Knopfzellenbatterie vom Computer. Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 48: Wlan-Karte
Schritte 1. Fügen Sie die Batterie mit dem positiven Pol (+)-Symbol nach oben ein und schieben Sie sie unter die Sicherungslaschen auf der positiven Seite des Anschlusses. 2. Drücken Sie die Batterie in den Anschluss, bis sie einrastet. Nächste Schritte 1. -
Seite 49: Einbauen Der Wlan-Karte
Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der die WLAN-Karte an der Systemplatine befestigt ist. 2. Heben Sie die WLAN-Kartenhalterung von der WLAN-Karte ab. 3. Trennen Sie die Antennenkabel von der WLAN-Karte. 4. Schieben und heben Sie die WLAN-Karte aus dem Anschluss auf der Hauptplatine. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... - Seite 50 Schritte 1. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die WLAN-Karte für den Computer. Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2.
-
Seite 51: Flaches Optisches Laufwerk
Flaches optisches Laufwerk Entfernen des flachen optischen Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des flachen optischen Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. -
Seite 52: Installieren Des Flachen Optischen Laufwerks
Installieren des flachen optischen Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des flachen optischen Laufwerks und stellen das Verfahren zum Einbauen bildlich dar. Schritte 1. -
Seite 53: Halterung Des Flachen Optischen Laufwerks
Halterung des flachen optischen Laufwerks Entfernen der Halterung des flachen optischen Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie das flache optische Laufwerk. -
Seite 54: Gehäuselüfter
Schritte 1. Richten Sie die Halterung des flachen optischen Laufwerks an den Schlitzen des optischen Laufwerks aus. 2. Lassen Sie die Halterung des optischen Laufwerks in das flache optische Laufwerk einrasten. Nächste Schritte 1. Installieren Sie das flache optische Laufwerk. 2. -
Seite 55: Installieren Des Gehäuselüfters
Schritte 1. Machen Sie den Gehäuselüfter ausfindig. 2. Ziehen Sie das Lüfterkabel vom Anschluss auf der Systemplatine ab. 3. Ziehen Sie vorsichtig an den Gummidichtungen, um den Lüfter aus dem Gehäuse zu lösen. 4. Entfernen Sie den Lüfter aus dem Gehäuse. Installieren des Gehäuselüfters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 56: Kühlkörper Des Spannungsreglers
Schritte 1. Setzen Sie die Gummidichtungen in das Gehäuse ein. 2. Richten Sie die Aussparungen am Lüfter auf die Gummidichtungen am Gehäuse aus. 3. Führen Sie die Gummidichtungen durch die Aussparungen am Lüfter und ziehen Sie an den Gummidichtungen, bis der Lüfter einrastet. 4. -
Seite 57: Installieren Des Vr-Kühlkörpers
WARNUNG: Der Kühlkörper kann im Normalbetrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren. VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden. -
Seite 58: Lautsprecher
Schritte 1. Entfernen Sie die Schutzfolie hinter dem VR-Kühlkörpermodul. 2. Richten Sie den VR-Kühlkörper auf der Hauptplatine aus und befestigen Sie ihn. 3. Ziehen Sie die zwei unverlierbaren Schrauben zur Befestigung des VR-Kühlkörpers an der Hauptplatine an. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. -
Seite 59: Einbauen Des Lautsprechers
Schritte 1. Trennen Sie das Lautsprecherkabel vom Anschluss auf der Systemplatine. 2. Drücken Sie auf die Lasche und schieben Sie den Lautsprecher mit dem Kabel aus dem Steckplatz am Gehäuse. Einbauen des Lautsprechers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 60: Netzschalter
Schritte 1. Drücken und schieben Sie den Lautsprecher in den Steckplatz am Gehäuse, bis er einrastet. 2. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 61: Einbauen Des Netzschalters
Schritte 1. Ziehen Sie das Netzschalter-Kabel vom Anschluss auf der Systemplatine ab. 2. Drücken Sie auf die Freigabelaschen am Netzschalter und schieben Sie das Netzschalterkabel über die Vorderseite aus dem Computer heraus. 3. Ziehen Sie das Netzschalterkabel aus dem Computer. Einbauen des Netzschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 62: Netzteil
Schritte 1. Führen Sie das Netzschalterkabel in den Steckplatz an der Vorderseite des Computers ein und drücken Sie oben auf den Netzschalter, bis er mit einem Klicken im Gehäuse einrastet. 2. Richten Sie das Kabel des Netzschalters aus und schließen Sie es an den Anschluss auf der Systemplatine an. Nächste Schritte 1. - Seite 63 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Stromversorgungseinheit und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Einbauen von Komponenten...
-
Seite 64: Installieren Der Stromversorgungseinheit
Schritte 1. Legen Sie den Computer auf die rechte Seite. 2. Trennen Sie die Stromkabel von der Systemplatine und entfernen Sie sie aus den Kabelführungen am Gehäuse. 3. Entfernen Sie die drei Schrauben (#6-32), mit denen das Netzteil am Gehäuse befestigt ist. 4. - Seite 65 Entfernen und Einbauen von Komponenten...
-
Seite 66: Entfernen Des Netzteils (Bei Systemen Mit Grafikprozessor Ohne Externes Netzteil)
Schritte 1. Schieben Sie das Netzteil in das Gehäuses, bis die Sicherungslasche einrastet. 2. Bringen Sie die drei Schrauben (#6-32) wieder an, mit denen das Netzteil am Gehäuse befestigt ist. 3. Verlegen Sie das Stromkabel durch die Kabelführungen am Gehäuse und verbinden Sie das Stromkabel mit den entsprechenden Anschlüssen auf der Systemplatine. - Seite 67 3. Entfernen Sie den Prozessorlüfter und die 125-W-Kühlkörperbaugruppe oder den Prozessorlüfter und die Kühlkörperbaugruppe. ANMERKUNG: Notieren Sie sich vor dem Entfernen der Kabel die Kabelführungen, sodass Sie die Kabel beim erneuten Einsetzen des Netzteils wieder korrekt verlegen können. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Netzschaltereinheit und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.
- Seite 68 Entfernen und Einbauen von Komponenten...
-
Seite 69: Installation Des Netzteils (Bei Systemen Mit Grafikprozessor Ohne Externes Netzteil)
Schritte 1. Legen Sie den Computer auf die rechte Seite. 2. Trennen Sie die Netzkabel von den Anschlüssen auf dem Grafikprozessor ohne externes Netzteil durch die Kabelhalterung. 3. Lösen Sie das Stromkabel von der Halteklammer an der Kabelhalterung. 4. Drücken Sie auf die Sicherungsklammern auf beiden Seiten der Kabelhalterung und schieben Sie die Kabelhalterung des Grafikprozessors aus dem Computer. - Seite 70 Entfernen und Einbauen von Komponenten...
- Seite 71 Schritte 1. Schieben Sie das Netzteil in das Gehäuses, bis die Sicherungslasche einrastet. 2. Bringen Sie die drei Schrauben (#6-32) zur Befestigung des Netzteils am Gehäuse wieder an. 3. Verlegen Sie das Stromkabel durch die Kabelführungen am Gehäuse und verbinden Sie das Stromkabel mit den entsprechenden Anschlüssen auf der Systemplatine.
-
Seite 72: Eingriffschalter
4. Richten Sie die Dreiecke auf der Kabelhalterung des Grafikprozessors ohne externes Netzteil an den Dreiecken am Gehäuse aus. 5. Positionieren Sie die Kabelhalterung des Grafikprozessors auf dem Computergehäuse, bis sie hörbar einrastet. 6. Verlegen Sie das Stromversorgungskabel durch die Halteklammer an der Kabelhalterung. 7. -
Seite 73: Installieren Des Eingriffsschalters
Installieren des Eingriffsschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Eingriffsschalters und stellen das Verfahren zum Einbauen bildlich dar. Schritte 1. -
Seite 74: Installieren Optionaler E/A-Module (Typ C/Hdmi/Vga/Dp/Seriell)
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der optionalen E/A-Module und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die zwei M3x3-Schrauben, mit denen das optionale E/A-Modul am Computergehäuse befestigt ist. 2. Trennen Sie das E/A-Modul vom Anschluss auf der Systemplatine. 3. -
Seite 75: Systemplatine
Schritte 1. Um die Dummy-Metallhalterung zu entfernen, führen Sie einen Schlitzschraubendreher in die Öffnung der Halterung ein, drücken Sie die Halterung, um sie zu lösen, und heben Sie die Halterung dann aus dem System heraus. 2. Setzen Sie das optionale E/A-Modul (Typ-C/HDMI/VGA/DP/Seriell) von der Innenseite Ihres Computers aus in seinen Steckplatz ein. 3. - Seite 76 ANMERKUNG: Bevor Sie die Kabel von der Hauptplatine trennen, sollten Sie sich die Position der Anschlüsse notieren, sodass Sie die Kabel nach dem Wiedereinbau der Hauptplatine wieder korrekt anschließen können. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Frontblende. 4.
- Seite 77 9. Interner USB-Anschluss 10. Zwei SATA1/2-Anschlüsse (schwarz) 11. SATA3-Anschluss (weiß) 12. Anschluss für SATA-Stromkabel 13. Knopfzellenbatterie 14. M.2-WLAN-Anschluss 15. Systemstromversorgungsanschluss 16. Anschluss für internen Lautsprecher 17. Thunderbolt-Stiftleiste 18. Anschluss für M.2-PCIe-SSD 19. PCIe x4 (Steckplatz 4) 20. PCIe (Steckplatz 3) 21.
- Seite 78 Entfernen und Einbauen von Komponenten...
- Seite 79 Schritte 1. Lösen Sie die Schraube (#6-32) zur Befestigung der vorderen E/A-Halterung am Gehäuse. 2. Schieben und entfernen Sie die vordere I/O-Halterung aus dem Gehäuse. 3. Trennen Sie die Netzkabel, die mit der Hauptplatine verbunden sind, und lösen Sie sie aus den Kabelführungen am Gehäuse. 4.
-
Seite 80: Einbauen Der Systemplatine
5. Entfernen Sie die Schraube (M2x4), mit der die Hauptplatine am Gehäuse befestigt ist. 6. Heben Sie die Hauptplatine schräg an und nehmen Sie sie aus dem Gehäuse. Einbauen der Systemplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 81 18. Anschluss für M.2-PCIe-SSD 19. PCIe x4 (Steckplatz 4) 20. PCIe (Steckplatz 3) 21. PCIe x16 (Steckplatz 2) 22. PCIe x1 (Steckplatz 1) 23. Anschluss für Systemlüfter 24. Anschluss für Gehäuseeingriffserkennung 25. Typ-C-Anschluss 26. Prozessorsockel 27. Bildschirmanschluss Die nachfolgenden Abbildungen zeigen die Position der Hauptplatine und bieten eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
- Seite 82 Entfernen und Einbauen von Komponenten...
- Seite 83 Schritte 1. Schieben Sie die vorderen E/A-Anschlüsse auf der Systemplatine in die vorderen Steckplätze des E/A-Gehäuses und richten Sie die Schraubenbohrungen auf der Systemplatine auf die Schraubenbohrungen am Gehäuse aus. 2. Bringen Sie die Schraube (M2x4) wieder an, mit der die Hauptplatine am Gehäuse befestigt wird. 3.
- Seite 84 4. Verlegen Sie das Stromkabel durch die Kabelführungen am Gehäuse und verbinden Sie das Stromkabel mit den entsprechenden Anschlüssen auf der Systemplatine. 5. Richten Sie die vordere E/A-Halterung auf die Aussparungen am Gehäuse aus. 6. Bringen Sie die Schraube (#6-32) zur Befestigung der vorderen I/O-Halterung am Gehäuse wieder an. Nächste Schritte 1.
-
Seite 85: Kapitel 3: Software
Dieses Kapitel listet die unterstützten Betriebssysteme sowie die Anweisungen für die Installation der Treiber auf. Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. -
Seite 86: Kapitel 4: System-Setup
Deaktivieren von Basisgeräten. Startmenü Drücken Sie <F12>, wenn das Dell-Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 87: Startreihenfolge
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: ● Das System-Setup mit der F2-Taste aufrufen ●... -
Seite 88: Übersicht
Tabelle 3. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht 64-Bit Technology Zeigt an, ob 64- Bit-Technologie verwendet wird. Memory Information Memory Installed Zeigt den installierten Gesamtspeicher des Computers an. Memory Available Zeigt den verfügbaren Gesamtspeicher des Computers an. Memory Speed Zeigt die Speichertaktrate an. Memory Channel Mode Zeigt den Single-Channel- oder Dual-Channel-Modus an. - Seite 89 Tabelle 4. Optionen des System-Setup – Menü „Boot Configuration“ (Startkonfiguration) (fortgesetzt) Startkonfiguration Expert Key Management Enable Custom Mode Aktivieren oder Deaktivieren des benutzerdefinierten Modus. Standardmäßig ist die Option custom mode nicht aktiviert. Custom Mode Key Management Wählen Sie die benutzerdefinierten Werte für Expert Key Management. Tabelle 5.
-
Seite 90: Multi-Display
Tabelle 6. System-Setup-Optionen – Menü „Storage“ (fortgesetzt) Storage SATA-0 Zeigt die Typinformationen zum SATA-Festplattenlaufwerk des Computers an. Gerät Zeigt die Geräteinformationen zum SATA-Festplattenlaufwerk des Computers an. SATA-1 Zeigt die Typinformationen zum SATA-Festplattenlaufwerk des Computers an. Gerät Zeigt die Geräteinformationen zum SATA-Festplattenlaufwerk des Computers an. SATA-2 Zeigt die Typinformationen zum SATA-Festplattenlaufwerk des Computers an. - Seite 91 Tabelle 8. System-Setup-Optionen – Menü „Connection“ (fortgesetzt) Verbindung Integrated NIC Steuert den integrierten LAN-Controller. Standardmäßig ist die Option Enabled with PXE aktiviert. Wireless Device Enable WLAN Aktiviert oder deaktiviert das interne WLAN-Gerät. Standardmäßig ist die Funktion aktiviert. Bluetooth Aktiviert oder deaktiviert das interne Bluetooth-Gerät. Standardmäßig ist die Funktion aktiviert.
-
Seite 92: Security (Sicherheit)
Tabelle 9. System-Setup-Optionen – Menü „Power“ (fortgesetzt) Strom Intel Speed Shift-Technologie Aktiviert oder deaktiviert die Unterstützung für die Intel Speed Shift-Technologie. Die Option Intel Speed Shift Technology ist standardmäßig aktiviert. Tabelle 10. System-Setup-Optionen – Menü „Sicherheit“ Security (Sicherheit) TPM 2.0 Security TPM 2.0 Security On Aktivieren oder deaktivieren der TPM 2.0 Security-Optionen. - Seite 93 Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. Tabelle 12. System-Setup-Optionen – Menü „Update, Recovery“ Update, Recovery UEFI Capsule Firmware Updates Zum Aktivieren oder Deaktivieren der BIOS-Aktualisierungen über UEFI Capsule-...
-
Seite 94: Systemverwaltung
Setup-Option „Auto OS Recovery Threshold“ ist, und das lokale Service-Betriebssystem nicht bootet oder nicht installiert ist. Standardmäßig ist diese Funktion aktiviert. Dell Auto OS Recovery Threshold Steuert den automatischen Startablauf der Konsole für SupportAssist- Systemproblemlösung und des Dell Betriebssystemwiederherstellungstools. - Seite 95 Tabelle 14. System-Setup-Optionen – Menü „Keyboard“ Tastatur Keyboard Errors Enable Keyboard Error Detection Tastaturfehlererkennung aktivieren oder deaktivieren. (Tastaturfehlererkennung aktivieren) Standardmäßig ist diese Funktion aktiviert. Numlock LED Numlock-LED aktivieren Aktivieren oder Deaktivieren der Numlock LED. Standardmäßig ist diese Funktion aktiviert. Device Configuration Hotkey Access Device Configuration Hotkey Access Aktivieren oder Deaktivieren des Nutzerzugriffs auf die Device-Konfiguration mithilfe von Hotkeys.
-
Seite 96: Aktualisieren Des Bios
System fordert Sie bei jedem Neustart erneut dazu auf. Wenn der Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im folgenden Wissensdatenbank-Artikel: https://www.dell.com/support/article/sln153694 Schritte 1. Rufen Sie die Website www.dell.com/support... -
Seite 97: Aktualisieren Des Bios In Linux Und Ubuntu
8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im... -
Seite 98: System- Und Setup-Kennwort
Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. Wenn die Option aufgeführt ist, unterstützt das BIOS diese BIOS-Aktualisierungsoption. -
Seite 99: Zuweisen Eines System-Setup-Kennworts
Zuweisen eines System-Setup-Kennworts Voraussetzungen Sie können ein neues System or Admin Password (System- oder Administratorkennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist. Info über diese Aufgabe Um das System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F2. Schritte 1. -
Seite 100: Kapitel 5: Fehlerbehebung
Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag Nicht behebbarer SPI-Flash- Fehler CPU-Fehler ● Führen Sie das Tool Dell SupportAssist/Dell Diagnostics aus. ● Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden. Systemplatinenfehler (schließt ● Flash mit neuester BIOS- eine Beschädigung des BIOS... - Seite 101 Tabelle 20. Verhalten der Diagnose-LED (fortgesetzt) Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag ● Wenn das Problem weiterhin besteht, muss das Speichermodul ersetzt werden. Unzulässiger Speicher installiert ● Zurücksetzen des Speichermoduls ● Wenn das Problem weiterhin besteht, muss das Speichermodul ersetzt werden. Systemplatine / ●...
-
Seite 102: Wiederherstellen Des Betriebssystems
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 103: Sicherungsmedien Und Wiederherstellungsoptionen
Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen). - Seite 104 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines Kaltstarts finden Sie im Wissensdatenbank-Artikel 000130881 unter www.dell.com/support. Fehlerbehebung...
-
Seite 105: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
