- Seite 1 OptiPlex 7090 Micro Form Factor Setup und technische Daten Regulatory Model: D14U Regulatory Type: D14U004/D14U005 August 2021 Rev. A01...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Chapter 1: Einrichten des OptiPlex 7090 Micro................4 Chapter 2: Ansichten des OptiPlex 7090 Micro Form Factor............9 Vorderseite....................................9 Rückseite....................................9 Layout der Systemplatine..............................11 Chapter 3: Technische Daten des OptiPlex 7090 Micro Form Factor..........15 Abmessungen und Gewicht............................. 15 Prozessor..................................... 15 Chipsatz....................................17 Betriebssystem................................... 17 Speicher....................................18... -
Seite 4: Chapter 1: Einrichten Des Optiplex 7090 Micro
Einrichten des OptiPlex 7090 Micro Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Schritte 1. Schließen Sie die Tastatur und die Maus an. 2. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. - Seite 5 3. Schließen Sie den Bildschirm an. 4. Schließen Sie das Stromkabel an. Einrichten des OptiPlex 7090 Micro...
- Seite 6 5. Drücken Sie den Betriebsschalter. Einrichten des OptiPlex 7090 Micro...
- Seite 7 6. Fertigstellen des Windows-Setup. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell Technologies empfohlen: ● Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her. ANMERKUNG: Wenn Sie sich mit einem geschützten Wireless-Netzwerk verbinden, geben Sie das Kennwort für das Wireless-Netzwerk ein, wenn Sie dazu aufgefordert werden.
- Seite 8 Hardware und Software des Systems. Wenn ein Problem erkannt wird, werden die erforderlichen Informationen zum Systemstatus an Dell gesendet, um mit der Fehlerbehebung zu beginnen. SupportAssist ist auf den meisten Dell Geräten vorinstalliert, auf denen ein Windows-Betriebssystem ausgeführt wird. Weitere Informationen finden Sie im SupportAssist-Benutzerhandbuch für Business-PCs unter...
-
Seite 9: Chapter 2: Ansichten Des Optiplex 7090 Micro Form Factor

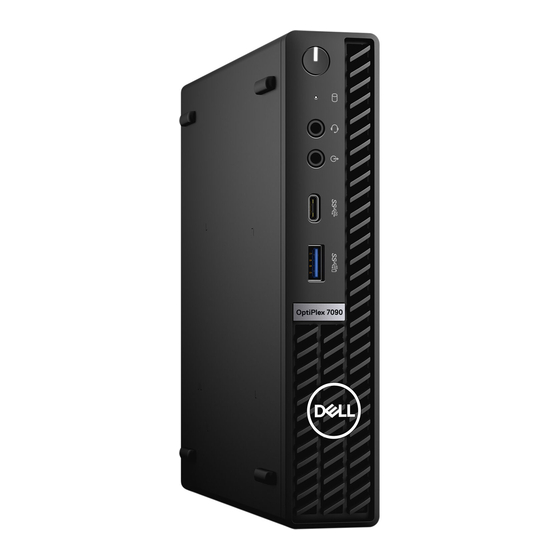

Ansichten des OptiPlex 7090 Micro Form Factor Vorderseite 1. Netzschalter mit Diagnose-LED 2. Festplatten-Aktivitätsanzeige 3. Universelle Audio-Anschlussbuchse 4. Umfunktionierbarer Audioanschluss (Line-in/Line-out) 5. USB 3.2 Gen 2x2-fähiger Anschluss (Typ C) 6. USB 3.2 Gen 2-Anschluss mit PowerShare Rückseite Integriert Ansichten des OptiPlex 7090 Micro Form Factor... - Seite 10 8. USB 3.2-Gen 1-Anschluss (Typ A) 9. USB 3.2 Gen 1-Anschluss (Typ A) mit Smart Power on 10. Serieller/Video-Anschluss mit serieller Schnittstelle/PS2/VGA/DisplayPort 1.4/HDMI 2.0/USB 3.2 Gen2 (Typ-C) mit DP Alt-Modus (optional) 11. Anschluss für externe Antennen Separat Ansichten des OptiPlex 7090 Micro Form Factor...
-
Seite 11: Layout Der Systemplatine
4. Kensington-Kabelschloss-Steckplatz 5. DisplayPort 1.4 6. Netzanschluss-Port 7. Vorrichtung für Vorhängeschloss 8. Flügelschraube 9. AMD Radeon RX 640 mit zwei Mini-DisplayPort (mDP)-Anschlüssen und DisplayPort 1.4 10. Anschluss für externe Antennen Layout der Systemplatine Ansichten des OptiPlex 7090 Micro Form Factor... -
Seite 12: Diskrete Systemplatine
Diskrete Systemplatine 1. M.2-WLAN-Anschluss 2. M.2-SSD-PCIe-Anschluss 3. Knopfzellenbatterie 4. M.2-SSD-PCIe-Anschluss 5. Anschluss der Riser-Karte 6. Prozessorsockel 7. Speichersteckplätze 8. Eingriffschalter Ansichten des OptiPlex 7090 Micro Form Factor... - Seite 13 5. Optionaler Videoanschluss (VGA-Anschluss/DisplayPort 1.4-Anschluss/HDMI 2.0b-Anschluss) 6. Optionaler Anschluss (USB 3.2 Gen 2 Typ-C-Port) 7. Optionaler serieller Anschluss für Tastatur und Maus 8. Prozessorsockel 9. Anschluss für CPU-Lüfter 10. Anschluss für internen Lautsprecher 11. Speichermodule 12. M.2-SSD-PCIe-Anschluss Ansichten des OptiPlex 7090 Micro Form Factor...
- Seite 14 6. Optionaler Anschluss (USB 3.2 Gen 2 Typ-C-Port) 7. Optionaler serieller Anschluss für Tastatur und Maus 8. Prozessorsockel 9. Anschluss für CPU-Lüfter 10. Anschluss für internen Lautsprecher 11. Speichermodule 12. Eingriffschalter 13. M.2-SSD-PCIe-Anschluss Ansichten des OptiPlex 7090 Micro Form Factor...
-
Seite 15: Chapter 3: Technische Daten Des Optiplex 7090 Micro Form Factor
Konfiguration und Fertigungsunterschieden. Prozessor In der folgenden Tabelle sind die Details der von Ihrem OptiPlex 7090 Micro Form Factor unterstützten Prozessoren aufgeführt. ANMERKUNG: Die Prozessoranzahl stellt kein Maß für Leistung dar. Die Verfügbarkeit von Prozessoren kann je nach Region/Land variieren und unterliegt Änderungen. - Seite 16 Intel Core 35 W 1,7 GHz bis 4,1 12 MB Intel UHD-Grafikkarte i5-11600T der 11. Generation Intel Core i5-11600 65 W 2,8 GHz bis 4,8 12 MB Intel UHD-Grafikkarte der 11. Generation Technische Daten des OptiPlex 7090 Micro Form Factor...
-
Seite 17: Chipsatz
65 W 2,5 GHz bis 5,2 16 MB Intel UHD-Grafikkarte der 11. Generation Chipsatz In der folgenden Tabelle sind die Details des von Ihrem OptiPlex 7090 Micro Form Factor unterstützten Chipsatz aufgeführt. Tabelle 4. Chipsatz Beschreibung Option 1 Option 2 Prozessoren Intel Core i3/i5/i7/i9 der 10. -
Seite 18: Speicher
Speicher Die folgende Tabelle enthält die technischen Daten des Speichers für das OptiPlex 7090 Micro Form Factor-System. Tabelle 5. Arbeitsspeicher Beschreibung Werte Speichersteckplätze Zwei DIMM-Steckplätze Speichertyp DDR4 Speichergeschwindigkeit 2666/2933/3200 MHz Maximale Speicherkonfiguration 64 GB Minimale Speicherkonfiguration 4 GB Speichergröße pro Steckplatz 4 GB, 8 GB, 16 GB, 32 GB Unterstützte Speicherkonfigurationen... -
Seite 19: Matrix Der Speicherkonfigurationen
Computer installierten Arbeitsspeicher (RAM) noch sorgt er für zusätzlichen. Tabelle 8. Intel Optane-Speicher H10 mit Solid-State-Speicher – Technische Daten Beschreibung Werte PCIe 3 x4 NVMe Schnittstelle ● Ein PCIe 3 x2 für Optane-Speicher ● Ein PCIe 3 x2 für Solid-State-Speicher Technische Daten des OptiPlex 7090 Micro Form Factor... -
Seite 20: Externe Ports
● Gleichstromeingang: 4,5 mm-Schaft Sicherheitskabeleinschub Rückseite ● Ein Einschub für Kensington-Sicherheitskabel ● Eine Vorrichtung für Vorhängeschloss Tabelle 10. Externe Ports – Separat Beschreibung Werte Netzwerk Rückseite ● Ein RJ45-Ethernet-Anschluss ● Zwei Knock-out-Steckplätze für Wireless-Antenne Technische Daten des OptiPlex 7090 Micro Form Factor... -
Seite 21: Interne Steckplätze
Rückseite ● Ein Einschub für Kensington-Sicherheitskabel ● Eine Vorrichtung für Vorhängeschloss Interne Steckplätze In der folgenden Tabelle sind die internen Steckplätze des OptiPlex 7090 Micro Form Factor aufgeführt. Tabelle 11. Interne Steckplätze Beschreibung Werte ● Ein M.2-Steckplatz für WLAN- und Bluetooth-Karte ●... -
Seite 22: Audio
● 128-Bit-AES-CCMP ● 128-Bit-AES-CCMP ● 128-Bit-AES-CCMP ● TKIP ● TKIP ● TKIP Bluetooth Audio Die folgende Tabelle enthält die technischen Daten der Audiokomponenten des OptiPlex 7090 Micro Form Factor-Systems. Tabelle 14. Audio Beschreibung Werte Audiotyp Vierkanal-High-Definition-Audio Audio-Controller Realtek ALC3246 Interne Audioschnittstelle... -
Seite 23: Raid (Redundant Array Of Independent Disks)
PCIe-NVMe, Gen3 x4, Klasse 40 Bis zu 1 TB Laufwerk (Opal) RAID (Redundant Array of Independent Disks) Um beim Konfigurieren der Laufwerke als RAID-Volume für optimale Leistung zu sorgen, empfiehlt Dell, identische Laufwerkmodelle zu verwenden. ANMERKUNG: RAID wird auf Intel Optane-Konfigurationen nicht unterstützt. -
Seite 24: Matrix Für Halterung Für Vorinstallierte Festplatte
–40 °C bis 70 °C (–40 °F 158 °F) bis 158 °F) bis 158 °F) GPU – Integriert Die folgende Tabelle enthält die technischen Daten der vom OptiPlex 7090 Micro Form Factor-System unterstützten integrierten GPU (Grafikprozessor). Tabelle 19. GPU – Integriert Controller Unterstützung für externe Speichergröße... -
Seite 25: Gpu - Separat
GPU – Separat Die folgende Tabelle enthält die technischen Daten der vom OptiPlex 7090 Micro Form Factor unterstützten separaten Grafikkarte (GPU). Tabelle 20. GPU – Separat Controller Unterstützung für externe Speichergröße Arbeitsspeichertyp Anzeigen AMD Radeon RX 640 ● Ein DisplayPort 1.4... -
Seite 26: Umgebungsbedingungen
Optional ANMERKUNG: TPM 2.0 ist FIPS 140-2-zertifiziert. TPM ist nicht in allen Ländern verfügbar. Betriebs- und Lagerungsumgebung In dieser Tabelle sind Betriebs- und Lagerspezifikationen Ihres OptiPlex 7090 Micro Form Factor aufgeführt. Luftverschmutzungsklasse: G1 gemäß ISA-S71.04-1985 Tabelle 25. Computerumgebung Beschreibung Betrieb... - Seite 27 Betreiben oder Lagern des Geräts außerhalb dieser Bereiche die Leistung bestimmter Komponenten beeinträchtigen kann. * Gemessen über ein Vibrationsspektrum, das eine Benutzerumgebung simuliert. † Gemessen bei in Betrieb befindlicher Festplatte mit einem 2-ms-Halbsinus-Impuls. Technische Daten des OptiPlex 7090 Micro Form Factor...
-
Seite 28: Chapter 4: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/Ihrer Region eventuell nicht verfügbar.
