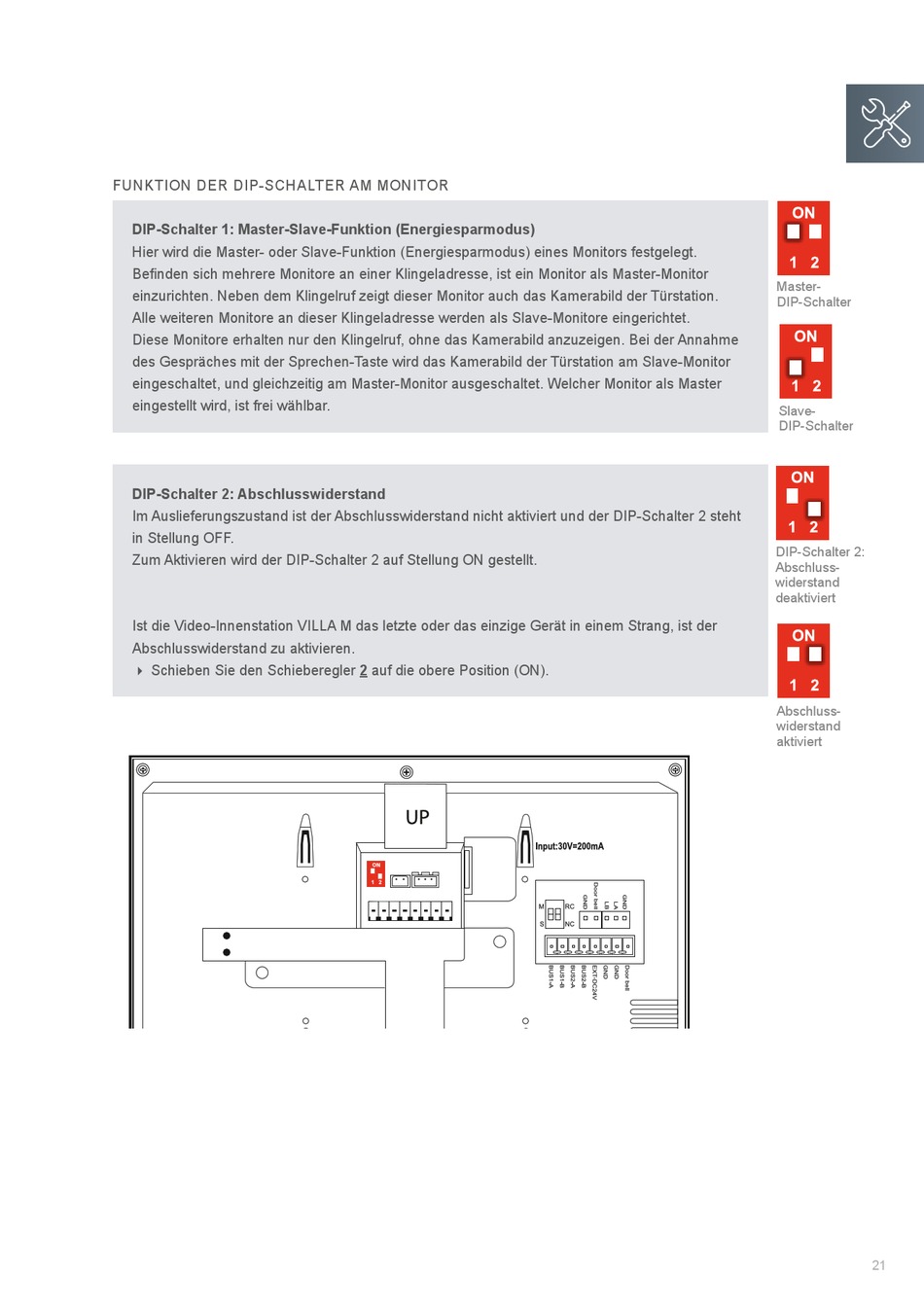

FUNKtION DeR DIP-SCHALteR AM MONItOR
DIP-Schalter 1: master-Slave-funktion (Energiesparmodus)
Hier wird die Master- oder Slave-Funktion (energiesparmodus) eines Monitors festgelegt.
befinden sich mehrere monitore an einer Klingeladresse, ist ein monitor als master-monitor
einzurichten. Neben dem Klingelruf zeigt dieser Monitor auch das Kamerabild der türstation.
Alle weiteren Monitore an dieser Klingeladresse werden als Slave-Monitore einge richtet.
Diese Monitore erhalten nur den Klingelruf, ohne das Kamerabild anzuzeigen. Bei der Annahme
des Gespräches mit der Sprechen-taste wird das Kamerabild der türstation am Slave-Monitor
eingeschaltet, und gleichzeitig am Master-Monitor ausgeschaltet. Welcher Monitor als Master
eingestellt wird, ist frei wählbar.
DIP-Schalter 2: Abschlusswiderstand
Im Auslieferungszustand ist der Abschlusswiderstand nicht aktiviert und der DIP-Schalter 2 steht
in Stellung OFF.
zum Aktivieren wird der DIP-Schalter 2 auf Stellung ON gestellt.
Ist die Video-Innenstation VILLA M das letzte oder das einzige Gerät in einem Strang, ist der
Abschluss widerstand zu aktivieren.
Schieben Sie den Schieberegler 2 auf die obere Position (ON).
Master-
DIP-Schalter
Slave-
DIP-Schalter
DIP-Schalter 2:
Abschluss-
widerstand
deaktiviert
Abschluss-
widerstand
aktiviert
21
