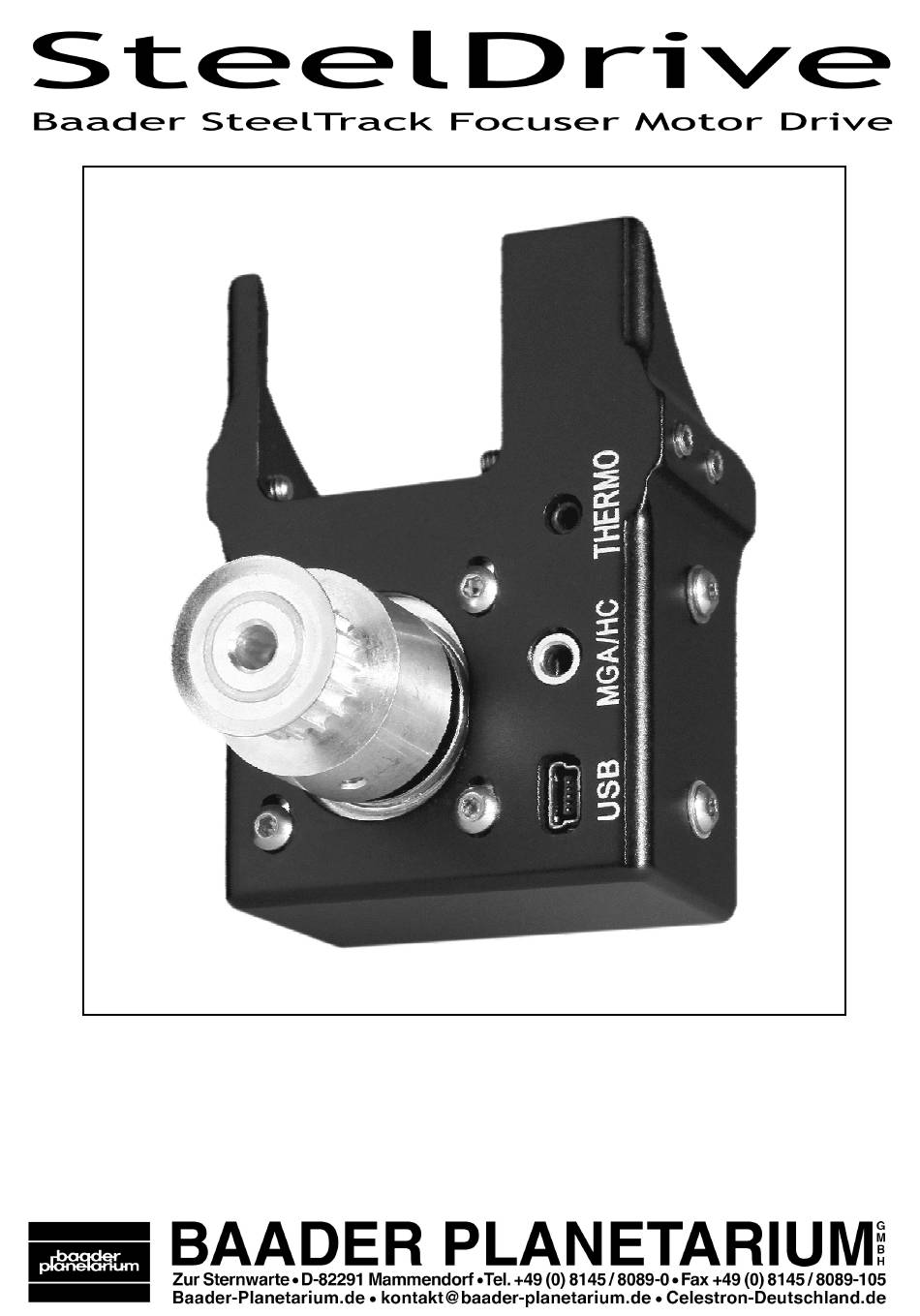

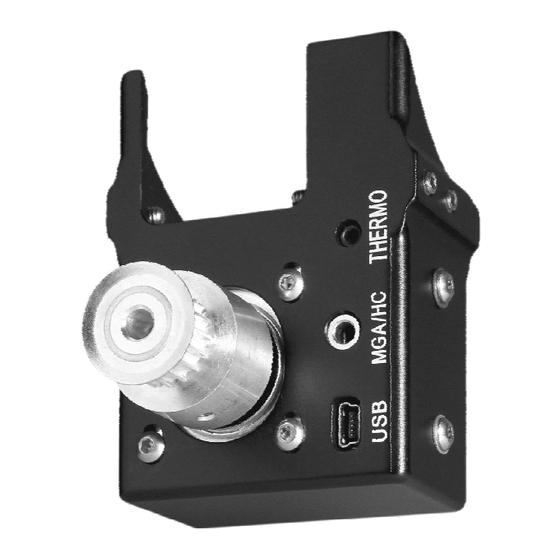

- Seite 1 Baader SteelDrive Bedienungsanleitung – DE ver. 11/2012 – - 1 - Copyright 2012 BAADER Planetarium GmbH, Mammendorf...
- Seite 2 - 2 - Copyright 2012 BAADER Planetarium GmbH, Mammendorf...
- Seite 3 Optional: 12V Baader Outdoor Telescope Power Netzteil #245 7610 und der 5,5/2,5mm Adapter #245 7611 für die Stromversorgung des optionalen Handcontrollers. ACHTUNG: Der Handcontroller muss mit dem Steeldrive verbunden werden, bevor er an die Stromversorgung angeschlossen wird. 2. Montage des Steeldrive Der Baader SteelDrive kann leicht am SteelTrack-Okularauszug montiert werden, dazu müssen...
- Seite 4 SteelTrack und das Zahnrad des SteelDrive. Vergewissern Sie sich, dass das Motorgehäuse des SteelDrive auf einer Linie mit der flachen Seite des SteelTrack Okularauszugs ist (s. Bild), damit die Zahnräder in einer Ebene ausgerichtet sind. Ziehen Sie die Stellschrauben nun mit Gefühl an (nicht mit Gewalt!), bis das Motorgehäuse fest an seiner...
- Seite 5 Zu großes Spiel im Fokussiermechanismus führt zu ungenauer Positionierung. Er sollte nach Möglichkeit am Okularauszug korrigiert werden, oder mit dem Focus-Backlash-Ausgleich, den viele Kontroll-Programme bieten. Das Spiel wird nicht durch den SteelDrive verursacht, da alle Zähne von Okularauszug und SteelDrive über den Antriebsriemen immer miteinander verbunden sind.
- Seite 6 3. Arbeiten mit dem SteelDrive Motorfokussierer Wenn der SteelDrive korrekt am Steeltrack Okularauszug befestigt ist, verbinden Sie alle Kabel, die für den Betrieb nötig sind. Der SteelDrive kann entweder über die spezielle Handsteuerbox, den LVI SmartGuider 2 Autoguider oder mittels ASCOM-Treiber oder der beiliegenden SteelGo-Software über einen PC betrieben werden.
- Seite 7 überhaupt nicht bewegt oder nicht mehr reagiert. In diesem Fall gibt es mehrere Möglichkeiten zur Problemlösung: Verwenden Sie einen aktiven USB-Hub, um den SteelDrive mit mehr Leistung zu versorgen. Der SteelDrive benötigt bis zu 900 mA.
- Seite 8 4. Arbeiten mit der SteelDrive Handsteuerbox Wenn Sie die HANDSTEUERBOX an eine 12V-DC-Stromquelle anschließen, schaltet sie sich automatisch an und zeigt das BAADER STEELDRIVE Startlogo. Folgen Sie diesen Anweisungen, um den SteelDrive für Ihren jeweiligen Okularauszug einzurichten. Kurz nachdem das STEELDRIVE-Logo durchgescrollt ist, erscheint das SETUP-Menu. Hier können Sie die Parameter für Ihren Okularauszug einstellen bzw.
- Seite 9 Mögliche Werte liegen zwischen 0,01 und 0,50 °C/mm (Schrittweite: 0,01). Beispielsweise führt ein T COEFF von 0,20 zu einer Änderung der Position des Okularauszugs um ± 0,20mm, wenn die Temperatur sich um 1 °C ändert. Mit MENU gelangen Sie zur SAVE?-Funktion. - 9 - Copyright 2012 BAADER Planetarium GmbH, Mammendorf...
- Seite 10 STELLEN SIE SICHER, DASS DAS AUSZUGSROHR VOLLSTÄNDIG EINGEFAHREN IST, WENN DER MOTOR STOPPT! DIE VERNIER-SKALA DES OKULARAUSZUGS IST EIN WENIG NACH AUSSEN VERSETZT – WENN SIE DIESE WERTE DES STEELDRIVE AUF DIESE SKALA EINSTELLEN WOLLEN, UNTERBRECHEN SIE DAS ZEROING UND STELLEN SIE DEN OKULARAUSZUG MANUELL AUF DEN NULLPUNKT DER SKALA EIN.
- Seite 11 HANDSTEUERBOX kurz die POWER-Anzeige, während sie alle Daten speichert, und schaltet sich dann ab. 5. SteelDrive Software und Treiber Die DC-ROM, die dem SteelDrive beiliegt, enthält alle nötigen Dateien für die Steuerung über einen Auf der CD-ROM finden Sie: EXAR Treiber 1.8.0 (Treiber des Fokussieres) ...
- Seite 12 5a. EXAR Treiber Schließen Sie den SteelDrive mit dem mitgelieferten USB-Kabel an den PC an. Beachten Sie dabei die weiter oben beschriebene Reihenfolge. Wenn der ‘Neue Hardware’ Assistent erscheint, folgen Sie den Anleitungen wie im folgenden beschrieben. Wählen Sie NO, NOT THIS TIME (NEIN, DIESMAL NICHT) und klicken Sie auf NEXT (Weiter).
- Seite 13 Wählen Sie INCLUDE THIS LOCATION IN THE SEARCH aus Klicken Sie auf BROWSE (Durchsuchen) und wählen Sie das Verzeichnis D:\STEELDRIVE\EXAR\Win32 oder Win64, je nachdem, ob Sie ein 32bit oder ein 64bit-Windows benutzen (falls D: Ihr CD-ROM-Laufwerk ist). Wenn Sie das Verzeichnis gewählt haben, klicken Sie auf NEXT und folgen Sie den Anweisungen.
- Seite 14 Wenn der Treiber erfolgreich installiert wurde, klicken Sie auf FINISH (Beenden). Der SteelDrive kann nun über den ASCOM-Treiber über den PC gesteuert werden. Öffnen Sie nun den Gerätemanager und klicken Sie auf PORTS (COM & LPT), um zu sehen, welcher virtuelle COM-Port dem SteelDrive zugewiesen wurde. Benutzen Sie ihn für die ASCOM- Einstellungen.
- Seite 15 Installation beginnen, und folgen Sie den Anweisungen. Wenn der Treiber erfolgreich installiert wurde, erscheint der Baader SteelDrive Focuser gemeinsam mit anderen auf dem PC installierten ASCOM wie hier abgebildet. Wählen Sie die Baader SteelDrive Focuser Option und klicken Sie im Fenster oben auf Properties, um die richtigen Einstellungen für den Betrieb des...
- Seite 16 Die SteelDrive-Software finden Sie dann im Windows Startmenu. 6. STEELGO Kontroll-Software VORAUSSETZUNGEN Mit der SteelGo Kontroll-Software können Sie den SteelDrive Motorfokussierer über einen PC steuern. SteelGo benötigt nur den EXAR-Treiber und nicht die ASCOM-Plattform. INSTALLATION 1. Öffnen Sie die Baader SteelGo setup Datei mit einem Doppelklick, um die STEELGO- Software zu installieren.
- Seite 17 4. SteelGo kann nun installiert werden. Klicken Sie auf INSTALL, um die Installation durchzuführen. 5. Klicken Sie auf Finish, um das Installationsprogramm zu schließen. - 17 - Copyright 2012 BAADER Planetarium GmbH, Mammendorf...
- Seite 18 Das Programm selbst benötigt jedoch keine Installation, es handelt sich um eine ausführbare EXE-Datei. Der Installer kopiert die SteelGo.exe lediglich nach c:\Programme\Baader SteelDrive. Für ein Update entpacken Sie einfach die ZIP-Datei mit der neuesten Version und ersetzen Sie die alte Version.
- Seite 19 CALCULATE – Wenn die Temperatur sich im Lauf der Nacht deutlich ändert (0,5°C oder mehr), schlägt STEELGO einen T COEFF vor, wenn Sie diese Schaltfläche drücken. WRITE T COEFF – Speichert den T COEFF im SteelDrive für die künftige Verwendung. ENABLE T COMPENSATION – Die Temperatur-Kompensation kann an- oder ausgeschaltet werden.
- Seite 20 CALCULATE – Wenn der Motor stoppt, wird die absolute 25mm-Position angezeigt. Ersetzen Sie diesen Wert durch den wirklich gemessenen Wert. TYPE MAX TRIP [MM] – Geben Sie hier den wirklich gemessenen Weg in den SteelDrive ein. CALCULATED GEAR RATIO – Dies ist das Getriebeübersetzung des Fokussierers, die SteelGo errechnet hat.
-
Seite 21: Tipps Zur Fehlersuche
USB-Hub angeschlossen werden und der Strombedarf aller verbundenen Geräte berücksichtigt wird. Der SteelDrive hat Das tritt in derRegel auf, wenn falsche Parameter im SteelDrive gespeichert sich zu weit/zu wenig wurden. bewegt. Starten Sie die SteelGo-Software und überprüfen Sie, ob das richtige SteelTrack-Modell ausgewählt wurde. - Seite 22 Einstellungen zur “Backlash Compensation” (Getriebespielausgleich), die SteelTrack. viele gängige Bildaufnahmeprogramme zur Verfügung stellen. Das Spiel wird nicht vom SteelDrive verursacht, da alle Zähne von Okularauszug und SteelDrive über den Antriebsriemen immer Kontakt miteinander haben. Eine Ausnahme ist nur möglich, wenn die Spannung des Riemens falsch eingestellt wurde und er springt.
-
Seite 23: Technische Daten
Produkte oder Anleitung können ohne Mitteilung oder Verpflichtung geändert werden. ©2012 Baader Planetarium | Alle Die Vervielfältigung dieses Handbuchs – auch auszugsweise – ist ohne die schriftliche Genehmigung der BaaderPlanetarium GmbH nicht gestattet. - 23 - Copyright 2012 BAADER Planetarium GmbH, Mammendorf... - Seite 24 - 24 - Copyright 2012 BAADER Planetarium GmbH, Mammendorf...
