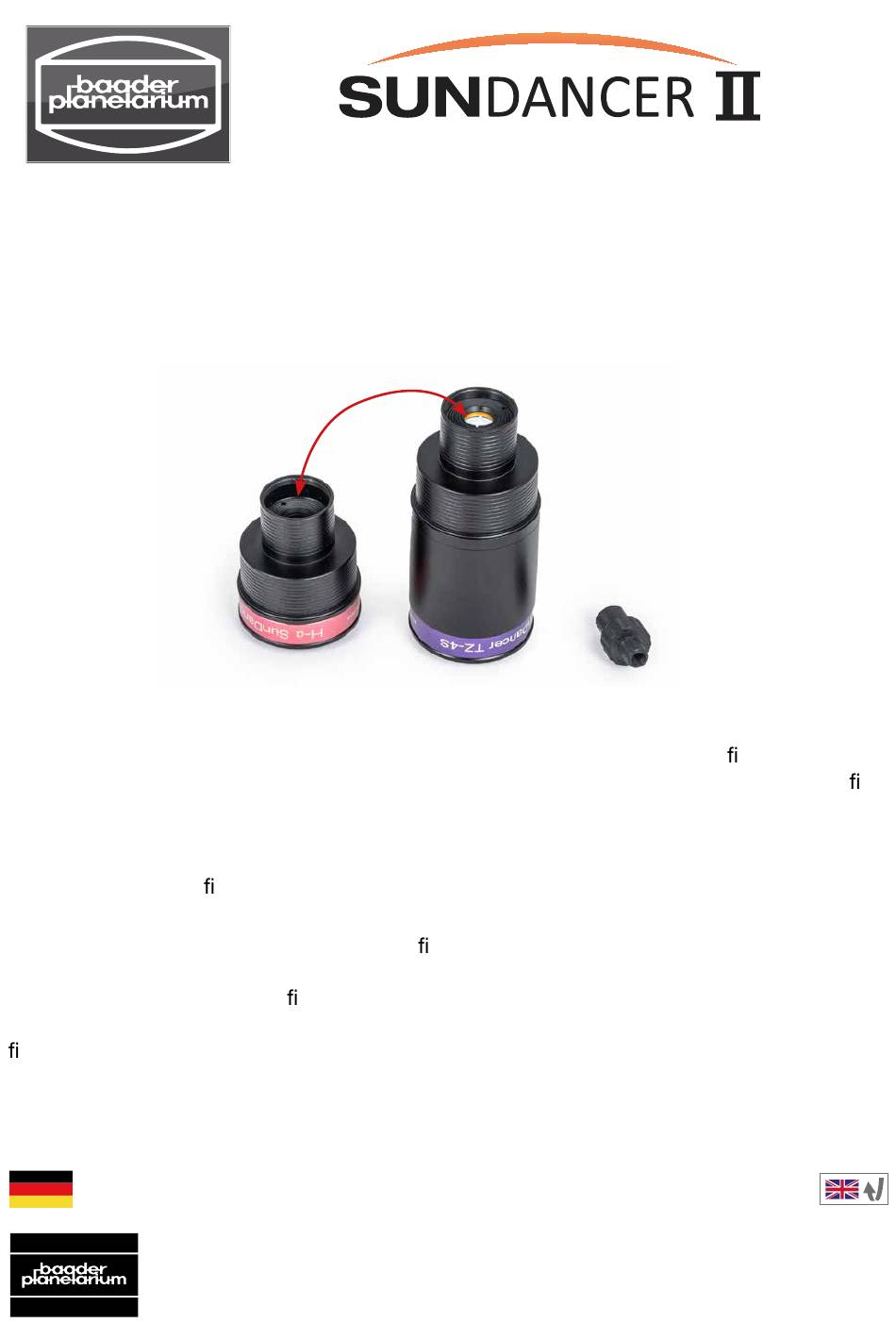

Umbau des Blockﬁlters von dem

TZ-3S des SunDancer II H-alpha-Filters

In der optischen Konstruktion des SunDancer II H-alpha-Filters stellt der frontseitig im

TZ-3S eingebaute, hartgesputterte und höchst alterungsbeständige Block lter mit ½"

Durchmesser einen erheblichen Wert dar. Aus diesem Grund muss dieses wichtige Vor l-

ter jeweils gewechselt werden, wenn statt des vorinstallierten TZ-3S das optionale TZ-4S

zum Einsatz kommt. Daher gehört zum Lieferumfang des TZ-4S auch ein 3D-gedrucktes

Einschraubwerkzeug, um den Filter-Vorschraubring im TZ-3S des SunDancer II zu lösen

und das 2 nm Block lter sodann in den entsprechenden Einbauort im TZ-4S in gleicher

Weise einzubauen.

Bitte beachten Sie, dass das 2 nm Block lter zum Betrieb des SunDancer II H-alpha-

Filters sowohl mit dem TZ-3S als auch mit dem TZ-4S zwingend notwendig ist. Wenn Sie

ohne dieses wichtige Schutz lter arbeiten, würden Sie das große Etalon (einen Kristall)

sowie alle Polarisatoren im SunDancer H-alpha Filter regelrecht „braten". Die zwangsläu-

g notwendige Totalreparatur würde nicht durch eine Gewährleistung gedeckt.

– DE ver. 07/2023 –

BAADER PLANETARIUM

Zur Sternwarte 4 • D-82291 Mammendorf • Tel. +49 (0) 8145 / 8089-0 • Fax +49 (0) 8145 / 8089-105

www.baader-planetarium.com • kontakt@baader-planetarium.de • www.celestron.de

Telezentrisches System TZ-4S

in das TZ-4S

Seite 1 2 nm Block lter sodann in den entsprechenden Einbauort im TZ-4S in gleicher Weise einzubauen. Bitte beachten Sie, dass das 2 nm Block lter zum Betrieb des SunDancer II H-alpha- Filters sowohl mit dem TZ-3S als auch mit dem TZ-4S zwingend notwendig ist. Wenn Sie ohne dieses wichtige Schutz lter arbeiten, würden Sie das große Etalon (einen Kristall)
Seite 2 Staub in das Gehäuse gelangt.   Bild 1: Schrauben Sie die TZ-3S vom SunDancer II H-alpha-Filter ab. Achten Sie darauf, dass der Reduzierring auf T-2 im H-alpha-Filter verbleibt. Achtung: An der abgeschraubten TZ-3S Telezentrik müssen Sie sodann ein T-2 Außengewinde (mit 42 mm Durchmesser) sehen.
Seite 3 Blockﬁlter, daneben das originale TZ-3S, nun ohne Blockﬁlter. Vergewissern Sie sich vor jedem Einsatz in Verbindung mit dem SunDancer II H-alpha-Filter stets, dass Sie auch wirklich die Telezen- trik mit dem eingebauten 2 nm Block lter verwenden. Nur der SunDancer II H-alpha-Filter # 1363056 lässt sich bis 80 mm...
