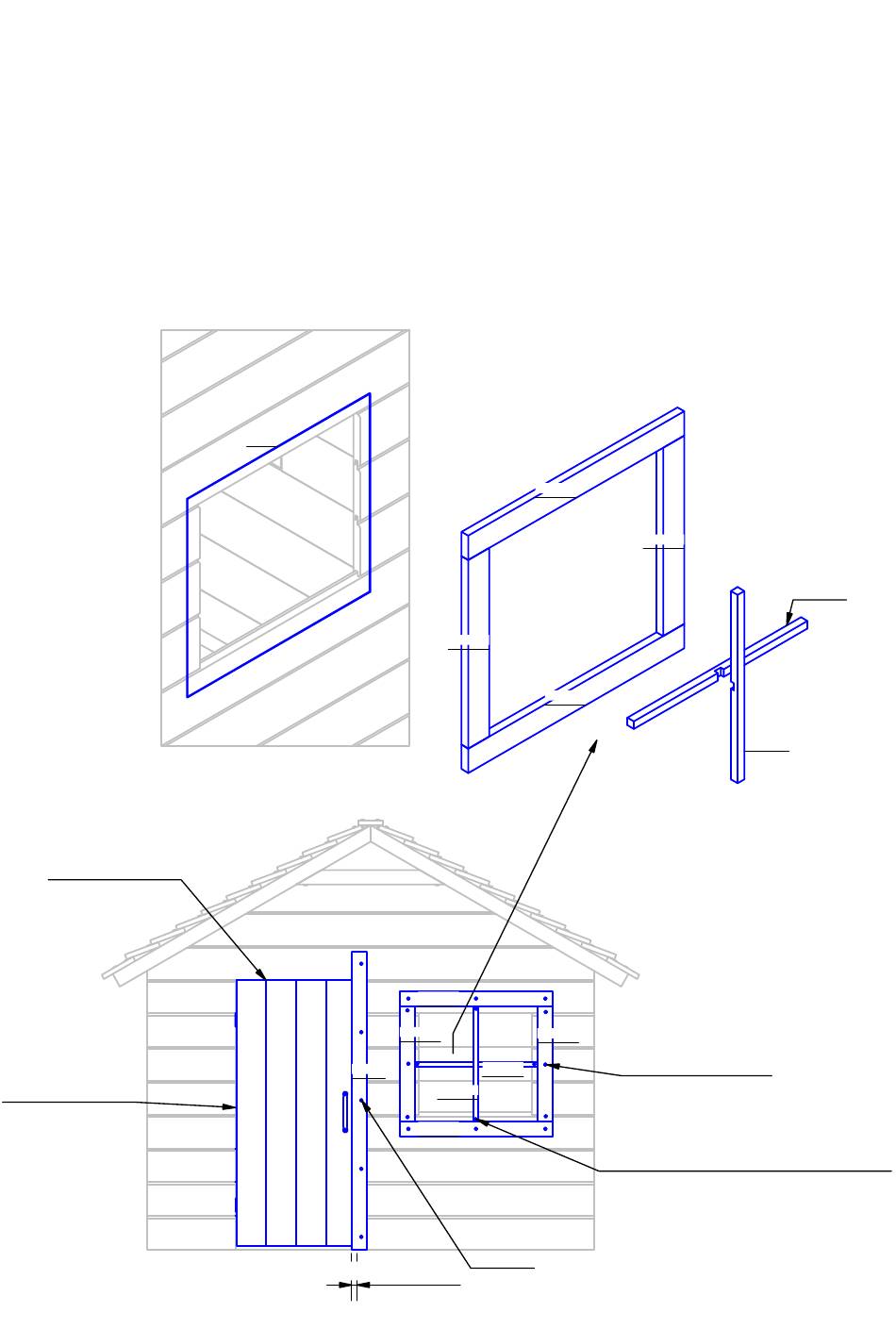

Einbau Tür und Fensterrahmen
mit Fensterscheibe und Sprossen
•
Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen
und gleichmäßig ausrichten
•
Fensterrahmenleisten aufsetzen und festschrauben
(mit dem unteren Querstück beginnen)
•
Bitte darauf achten, nicht die Acrylglasscheibe zu durchbohren!
•
Sprossenkreuz an den Enden mit D=5 mm durchbohren
•
auf die Acrylglasscheibe setzen und diese ebenfalls vorsichtig durchbohren
•
Sprossenkreuz festschrauben
Spaltmaß ca. 4 mm
Spaltmaß ca. 4 mm
1810
H4110
H125
20 mm Überstand
Seite 18 von 23
H4109
H4110
H4109
H4109
H4110
H4112
H4111
H4109
5x V012
H4110
Sprossenkreuz mittig
ausklinken
H4111
je Bauteil 4109 / 4110
3x V012
je Sprossenende 1x V012
(Sprossenenden und Acrylglasscheibe d=5mm durchbohren)
Technische Änderungen vorbehalten!
H4112
