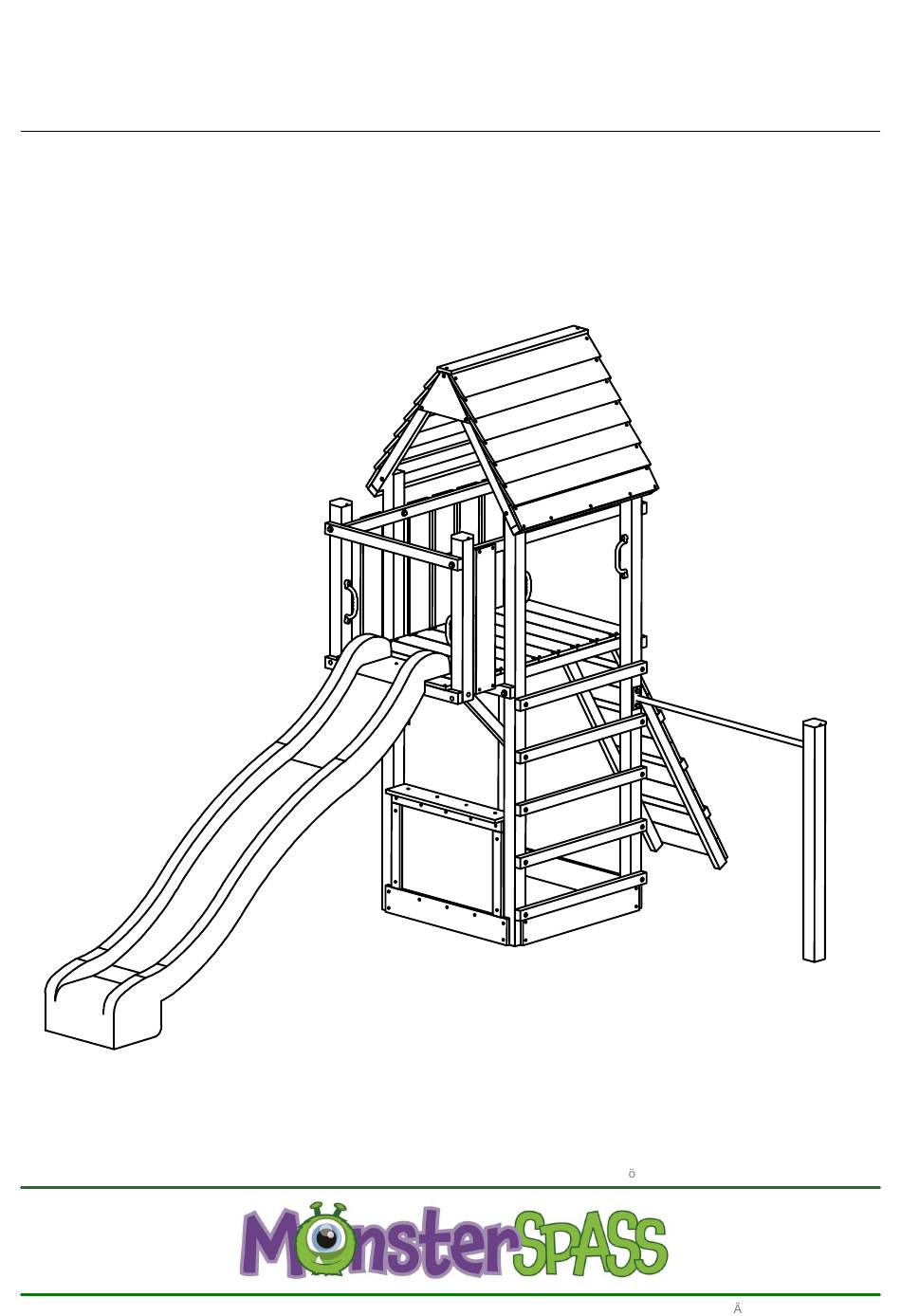

- Seite 1 MONTAGEANLEITUNG Spielturm Hoppala ST_139 Abbildung zeigt Sonderzubeh r, das nicht im Lieferumfang enthalten ist! Stand 12.01.2022 - nderungen vorbehalten...
- Seite 2 Kombinationsm glichkeiten Schaukelanbau einfach* Schaukelanbau erweitert* Hersteller: Monsterspass GmbH M nstersche Stra e 9 14772 Brandenburg an der Havel *separat erh ltlich E-Mail: info@monsterspass.eu Technische nderungen vorbehalten!
-
Seite 3: Allgemeine Sicherheitshinweise
Achtung! Wichtige Informationen, bitte vor der Montage lesen und als sp teren Beleg aufbewahren Allgemeine Sicherheitshinweise Mit dem Kauf unserer Spielanlage haben Sie ein attraktives Produkt erworben, an dem Ihre Kinder jahrelang gro en Spa haben werden. Achtung! Nicht f r Kinder unter 3 Jahren geeignet! Sturzgefahr! Achtung! Kleine Teile. -
Seite 5: Bauteile - Ohne Dach
Bauteile - ohne Dach BAUTEILLISTE - Spielturm 139 Hoppala Bauteil- Anzahl Beschreibung Breite H he L nge nummer Knotenseil 1023 Maltafel gro 5 mm 794 mm 670 mm 1834 Handgriffe gr n 1836 Pfostenkappe gr n 1837 Befestigungs se gr n 1838 Reckstange gr n H012... - Seite 6 Bauteile Dach - Varianten BAUTEILLISTE - Dach Holz ** Bauteil- Anzahl Beschreibung H he Breite L nge nummer 1845 Dreieckplane klein 238 x 382 mm H4015 Brett 19 mm 145 mm 1035 mm H4023 Brett 19 mm 100 mm 1035 mm H4575 Riegel 38 mm...
- Seite 7 Sicherheitsabst nde lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fl che erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Z unen, H usern, Garagen, ausladenden Zweigen, W scheleinen oder elektrischen Leitungen sein. + 2m + 2m + 2m...
- Seite 8 Bitte beachten Sie zum Aufbau die Fundamentpl ne!!! Hinweis: Winkelanker, H-Anker und Schraubanker sind nicht im Lieferumfang enthalten, jedoch separat erh ltlich! Wichtig: Immer erst die Grundkonstruktion montieren und danach die Fundamente fertigen !!! Schraubanker f r Kletterrampe und Grundkonstruktion aufbauen. Schaukelbalkenst tzen;...
-
Seite 9: Fundamente Mit Schaukelanbau
Fundamente mit Schaukelanbau 1197 1197 Schaukelanbau einfach 4 x Winkelanker 4 x Schraubanker 2214 1 x H-Anker Hinweis : Bitte betonieren Sie die Schraubanker f r 1250 die Schaukelanbauten und die Rampe erst beim Aufbau dieser Elemente ein, da Sie dann die richtige Position f r die Anker ermitteln k nnen. -
Seite 10: Alle Verbindungen Mit 10 Mm Sechskant-Holzschraube M Ssen Mit 6 Mm Vorgebohrt Werden
Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abh ngigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube m ssen mit 6 mm vorgebohrt werden Technische nderungen vorbehalten! Seite 10 von 23... -
Seite 11: Zusammenbau Der Grundkonstruktion
Zusammenbau der Grundkonstruktion Seitenansicht links Seitenansicht vorn 2x V021 mit V049 und V273 2x V021 mit V049 und V273 H4144 H4144 H4005 H4005 H4005 H4005 2x V021 mit V049 und V273 2x V021 mit V049 und V273 ( Bauteil H4144 mit d=10 mm durchbohren ) 2x H4144 Ma angaben soweit nicht anders angegeben in mm! -
Seite 12: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Entsprechend der Position der Pfosten die Fundamentl cher ausheben. Grundkonstruktion quer legen, Winkelanker anbringen. Grundkonstruktion behelfsm ig ber den Fundamentl chern aufstellen, lotrecht ausrichten und einbetonieren. 10 cm mit Erdreich abdecken 60 cm Beton 30 cm 4x Winkelanker Technische nderungen vorbehalten! Seite 12 von 23... - Seite 13 Montage Balkonpodest 2x V004 2x H714 4x V004 H4001 H4001 H4144 2x V032 mit V049, V043 und V273 ( Bauteil H4001 mit d=10 mm durchbohren ) 2x V032 mit V049, V043 und V273 ( Bauteil H4001 mit d=10 mm durchbohren ) Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! Seite 13 von 23...
-
Seite 14: Verlegung Der Bodenbretter Auf Dem Podest
Verlegung der Bodenbretter auf dem Podest 9x H1209 36x V010 1x H4574 4x V010 Technische nderungen vorbehalten! Seite 14 von 23... - Seite 15 Montage Gel nderriegel 2x V021 mit V049 und V273 2x V021 mit V049 und V273 (Bauteil H012 mit d=10mm durchbohren ) 2x V021 mit V049 und V273 H4144 2x V021 mit V049 und V273 H012 H012 H4144 2x V021 mit V049 und V273 Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! Seite 15 von 23...
-
Seite 16: Aufbau Der Dachkonstruktion
Aufbau der Dachkonstruktion H4578 2x V004 2x V004 (Bauteil H4577 mit d=5mm vorbohren) (Bauteil H4577 mit d=5mm vorbohren) 2x H4577 2x H4577 H4576 H4576 2x H4575 2x V004 (Bauteil H4576 mit d=5mm 2x V004 vorbohren) 2x V228 (Bauteil H4576 mit d=5mm vorbohren) (Bauteil H4575 mit d=5mm vorbohren) -
Seite 17: Montage Der Dachkonstruktion
Montage der Dachkonstruktion Dachkonstruktion senkrecht ber die Pfosten schieben, waagerecht ausrichten und anschrauben. 2x V004 ( Dachsparren mit d=5mm vorbohren ) kleine Dreiecksplane 1845 3x V210 in die Dachspitze einpassen und befestigen 2x V004 ( Dachsparren mit d=5mm vorbohren ) Technische nderungen vorbehalten! Seite 17 von 23... -
Seite 18: Montage Der Br Stung
Montage der Br stung 4x V010 H1209 87,5 87,5 rechte Seite Aufstieg Leiter 4x V010 je Brett 4x V010 H1209 4x H1209 87,5 87,5 44 44 R ckfront Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! Seite 18 von 23... -
Seite 19: Aufbau Und Montage Kletterrampe
Aufbau und Montage Kletterrampe 2x V006 oberstes Brett zun chst auslassen, um die Rampe am Podest zu befestigen. 10x Brett H020 4x Riegel H4160 2x Riegel H019 Knotenseil montieren mit 1x V006 und 1x 1833 Schraube innerhalb des Metallrings des Knotenseils einschrauben ! V006 1837 Schraubanker in den Boden eindrehen... -
Seite 20: Montage Sandkasten Und Leitersprossen
Montage Sandkasten und Leitersprossen Frontansicht 10x V019 H4030 H4030 H4030 H4030 H4030 H4013 4x V010 Die Seitenteile des Sandkastens mittig einpassen. R ckansicht Frontansicht 2x H4038 H4046 H4013 2x H4013 4x V010 17x V010 Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! Seite 20 von 23... -
Seite 21: Montage Des Verkaufstresens
Montage des Verkaufstresens H4040 H4040 4x V004 H4089, H4124 und die Maltafel an der Oberkante b ndig mit den seitlichen Riegeln einpassen. H4089 H4110 H4110 H4089 H4124 16x V010 1023 H4013 H1209 H1209 b ndig zur Innenseite der Pfosten platzieren und mit 4x V010 befestigen Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! -
Seite 22: Reckstange, Rutsche Und Pfostenkappen Montieren
Reckstange, Rutsche und Pfostenkappen montieren 1836 mit 2x V014 1836 mit 2x V014 Griffpaar 1834 mit Griffpaar 1834 mit den mitgelieferten den mitgelieferten Schrauben des Schrauben des Griffsets befestigen Griffsets befestigen 1836 mit 2x V014 2x V007 1838 H-Anker ( nicht im Lieferumfang ) einbetonieren und mit 4 Schrauben H4002... -
Seite 23: Montage Der Optionalen Anbauten
Montage der optionalen Anbauten Den Aufbau des jeweiligen optionalen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Technische nderungen vorbehalten! Seite 23 von 23...
