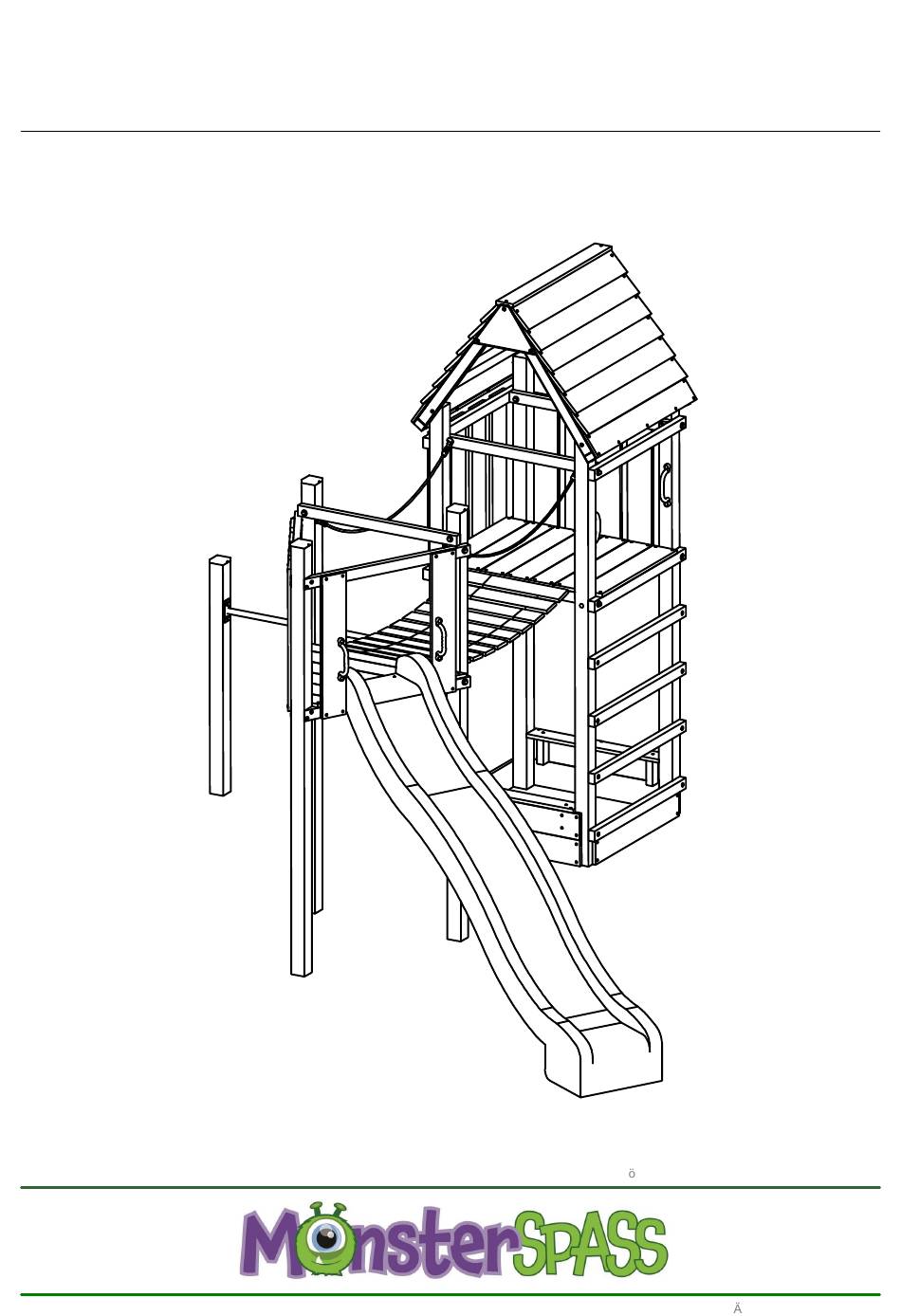

- Seite 1 MONTAGEANLEITUNG Spielturm Ratzfatz ST_137 Abbildung zeigt Sonderzubeh r, das nicht im Lieferumfang enthalten ist! Stand 12.01.2022 - nderungen vorbehalten...
- Seite 2 Kombinationsm glichkeiten Schaukelanbau einfach* Schaukelanbau erweitert* Hersteller: Monsterspass GmbH M nstersche Stra e 9 14772 Brandenburg an der Havel *separat erh ltlich E-Mail: info@monsterspass.eu Technische nderungen vorbehalten!
-
Seite 3: Allgemeine Sicherheitshinweise
Achtung! Wichtige Informationen, bitte vor der Montage lesen und als sp teren Beleg aufbewahren Allgemeine Sicherheitshinweise Mit dem Kauf unserer Spielanlage haben Sie ein attraktives Produkt erworben, an dem Ihre Kinder jahrelang gro en Spa haben werden. Achtung! Nicht f r Kinder unter 3 Jahren geeignet! Sturzgefahr! Achtung! Kleine Teile. -
Seite 5: Bauteile - Ohne Dach
Bauteile - ohne Dach BAUTEILLISTE - Spielturm 137 Ratzfatz Bauteil- Anzahl Beschreibung H he Breite L nge nummer 1059 Halteseil H ngebr cke 1060 Lochband H ngebr cke 1834 Handgriffe gr n 1836 Pfostenkappe gr n 1837 Befestigungs se gr n 1838 Reckstange gr n H045... - Seite 6 Bauteile Dach - Varianten BAUTEILLISTE - Dach Holz ** Bauteil- Anzahl Beschreibung H he Breite L nge nummer 1845 Dreieckplane klein 238 x 382 mm H4015 Brett 19 mm 145 mm 1035 mm H4023 Brett 19 mm 100 mm 1035 mm H4575 Riegel 38 mm...
- Seite 7 Sicherheitsabst nde lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fl che erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Z unen, H usern, Garagen, ausladenden Zweigen, W scheleinen oder elektrischen Leitungen sein. + 2m + 2m + 2m...
- Seite 8 Bitte beachten Sie zum Aufbau die Fundamentpl ne!!! Hinweis: Winkelanker, H-Anker und Schraubanker sind nicht im Lieferumfang enthalten, jedoch separat erh ltlich! Wichtig: Immer erst die Grundkonstruktion montieren und danach die Fundamente fertigen !!! Schraubanker f r Schaukel- Grundkonstruktion aufbauen. balkenst tzen;...
-
Seite 9: Fundamente Mit Schaukelanbau
Fundamente mit Schaukelanbau Schaukelanbau einfach 7 x Winkelanker 2 x Schraubanker 1 x H-Anker 1330 1424 2214 1197 1424 1197 Hinweis : Bitte betonieren Sie die Schraubanker f r die Schaukelanbauten Schaukelanbau erweitert erst beim Aufbau dieser Elemente ein, 7 x Winkelanker da Sie dann die richtige Position f r die 4 x Schraubanker Anker ermitteln k nnen. -
Seite 10: Alle Verbindungen Mit 10 Mm Sechskant-Holzschraube M Ssen Mit 6 Mm Vorgebohrt Werden
Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abh ngigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube m ssen mit 6 mm vorgebohrt werden Technische nderungen vorbehalten! Seite 10 von 22... -
Seite 11: Zusammenbau Grundkonstruktion
Zusammenbau Grundkonstruktion Seitenansicht rechts Seitenansicht links 2x V021 mit V049 und V273 H4144 H4144 2x V032 mit V049, H4005 V043 und V273 H4005 H4005 Draufsicht H4005 2x V021 mit V049 und V273 H4144 2x V032 mit V049, H4144 V043 und V273 V021 mit V049 und V273 V021 mit V049... -
Seite 12: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Entsprechend der Position der Pfosten die Fundamentl cher ausheben. Grundkonstruktion quer legen, Winkelanker anbringen. Grundkonstruktion behelfsm ig ber den Fundamentl chern aufstellen, lotrecht ausrichten und einbetonieren. 10 cm mit Erdreich abdecken 60 cm Beton 30 cm 7x Winkelanker Technische nderungen vorbehalten! Seite 12 von 22... -
Seite 13: Montage Der Wackelbr Cke
Montage der Wackelbr cke 44x V015 Bretter gleichm ig aufteilen und von unten verschrauben 1060 1060 11x H4045 2x V039 mit V049, V043 und V273 2x V039 mit V049, ( Riegel mit d=10mm V043 und V273 durchbohren ) ( Riegel mit d=10mm durchbohren ) Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! -
Seite 14: Verlegung Der Bodenbretter Auf Dem Podest
Verlegung der Bodenbretter auf dem Podest 7x H1209 28x V010 24x V010 Technische nderungen vorbehalten! Seite 14 von 22... - Seite 15 Montage Gel nderriegel 2x V021 mit V049 und V273 2x V021 mit V049 und V273 2x V021 mit V049 und V273 2x V021 mit V049 und V273 H4144 H4144 H4144 H4144 H4580 H4144 H4580 2x V021 mit V049 2x V021 mit V049 und V273 4x V004 und V273 Ma angaben soweit nicht anders angegeben in mm!
-
Seite 16: Montage Handlaufseile
Montage Handlaufseile Halteseil montieren 2x 1059 mit 4x V006 und 4x 1837 1837 V006 Schlaufe durch die ffnung f hren 1059 Achtung ! Seil immer um die Schraube V006 herumf hren ! Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! Seite 16 von 22... -
Seite 17: Aufbau Der Dachkonstruktion
Aufbau der Dachkonstruktion H4578 2x V004 2x V004 (Bauteil H4577 mit d=5mm vorbohren) (Bauteil H4577 mit d=5mm vorbohren) 2x H4577 2x H4577 H4576 H4576 2x H4575 2x V004 (Bauteil H4576 mit d=5mm 2x V004 vorbohren) 2x V228 (Bauteil H4576 mit d=5mm vorbohren) (Bauteil H4575 mit d=5mm vorbohren) -
Seite 18: Montage Der Dachkonstruktion
Montage der Dachkonstruktion 2x V004 ( Dachsparren mit d=5mm vorbohren ) 3x V210 kleine Dreiecksplane 1845 in die Dachspitze einpassen und befestigen 2x V004 ( Dachsparren mit d=5mm vorbohren ) Technische nderungen vorbehalten! Seite 18 von 22... -
Seite 19: Montage Der Br Stung
Montage der Br stung je Brett 4x V010 4x H1209 R ckseite rechts je Brett 4x V010 4x H1209 je Brett 4x V010 H1209 R ckseite links H1209 je Brett 4x V010 Spitze mit Rutsche 4x H1209 je Brett 4x V010 Spitze R ckfront Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! -
Seite 20: Montage Sandkasten Und Leitersprossen
Montage Sandkasten und Leitersprossen Frontansicht 8x V019 H4030 H4030 H4030 H4030 H4013 4x V010 Die Seitenteile des Sandkastens mittig einpassen. R ckansicht Frontansicht 2x H4038 2x H4038 H4046 H4046 2x H4013 H4013 2x H4013 17x V010 4x V010 4x V010 Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! Seite 20 von 22... -
Seite 21: Reckstange, Rutsche Und Pfostenkappen Montieren
Reckstange, Rutsche und Pfostenkappen montieren Seitenansicht 1836 mit 2x V014 Griffpaar 1834 mit den mitgelieferten Schrauben des 1838 1836 mit 2x V014 Griffsets befestigen 1836 mit 2x V014 H4002 1836 mit 2x V014 4x V024 mit V051 und V273 Griffpaar 1834 mit den mitgelieferten Schrauben des Griffsets befestigen... -
Seite 22: Montage Der Optionalen Anbauten
Montage der optionalen Anbauten Den Aufbau des jeweiligen optionalen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Technische nderungen vorbehalten! Seite 22 von 22...
