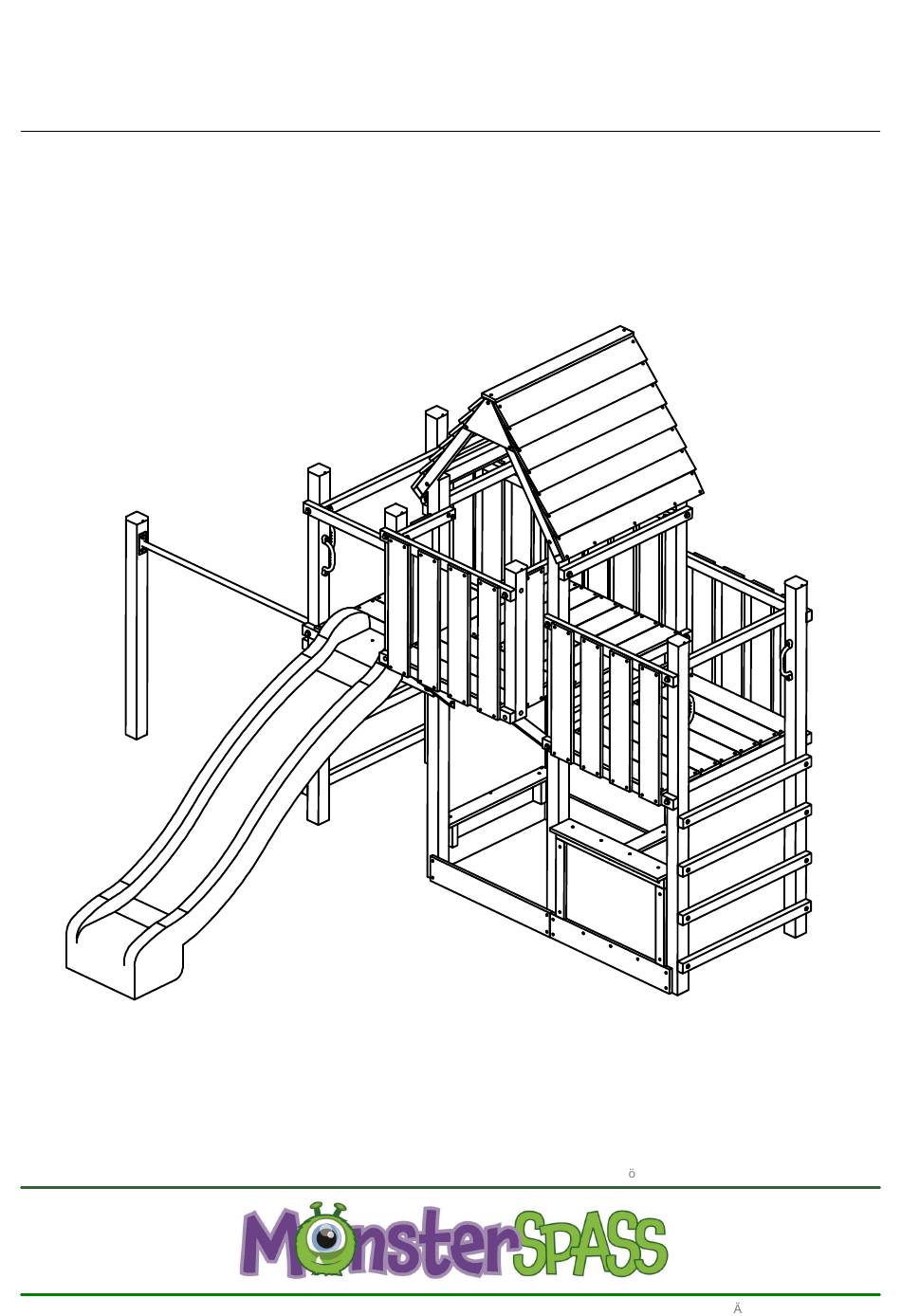

- Seite 1 MONTAGEANLEITUNG Spielturm Kadabra ST_134 Abbildung zeigt Sonderzubeh r, das nicht im Lieferumfang enthalten ist! Stand 12.01.2022 - nderungen vorbehalten...
- Seite 2 Kombinationsm glichkeiten Schaukelanbau einfach* Schaukelanbau erweitert* Hersteller: Monsterspass GmbH M nstersche Stra e 9 14772 Brandenburg an der Havel *separat erh ltlich E-Mail: info@monsterspass.eu Technische nderungen vorbehalten!
-
Seite 3: Allgemeine Sicherheitshinweise
Achtung! Wichtige Informationen, bitte vor der Montage lesen und als sp teren Beleg aufbewahren Allgemeine Sicherheitshinweise Mit dem Kauf unserer Spielanlage haben Sie ein attraktives Produkt erworben, an dem Ihre Kinder jahrelang gro en Spa haben werden. Achtung! Nicht f r Kinder unter 3 Jahren geeignet! Sturzgefahr! Achtung! Kleine Teile. -
Seite 5: Bauteile - Ohne Dach
Bauteile - ohne Dach BAUTEILLISTE - Spielturm 134 Kadabra Bauteil- Anzahl Beschreibung H he Breite L nge nummer 1023 Maltafel gro 794 mm 5 mm 670 mm 1834 Handgriffe gr n 1836 Pfostenkappe gr n 1838 Reckstange gr n H714 Riegel (2x45 ) 38 mm 58 mm... - Seite 6 Bauteile Dach - Varianten BAUTEILLISTE - Dach Holz ** Bauteil- Anzahl Beschreibung H he Breite L nge nummer 1845 Dreieckplane klein 238 x 382 mm H4015 Brett 19 mm 145 mm 1035 mm H4023 Brett 19 mm 100 mm 1035 mm H4575 Riegel 38 mm...
- Seite 7 Sicherheitsabst nde lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fl che erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Z unen, H usern, Garagen, ausladenden Zweigen, W scheleinen oder elektrischen Leitungen sein. + 2m + 2m Beispiel: Spielturm Kadabra...
- Seite 8 Bitte beachten Sie zum Aufbau die Fundamentpl ne!!! Hinweis: Winkelanker, H-Anker und Schraubanker sind nicht im Lieferumfang enthalten, jedoch separat erh ltlich! Wichtig: Immer erst die Grundkonstruktion montieren und danach die Fundamente fertigen !!! Schraubanker f r Schaukel- Grundkonstruktion aufbauen. balkenst tzen;...
-
Seite 9: Fundamente Mit Schaukelanbau
Fundamente mit Schaukelanbau Schaukelanbau einfach 1197 8 x Winkelanker 2 x Schraubanker 1 x H-Anker 1197 2214 1330 Hinweis : Bitte betonieren Sie die Schraubanker f r die Schaukelanbauten erst beim Aufbau dieser Elemente ein, da Sie dann die richtige Position f r die Anker ermitteln k nnen. -
Seite 10: Alle Verbindungen Mit 10 Mm Sechskant-Holzschraube M Ssen Mit 6 Mm Vorgebohrt Werden
Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abh ngigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube m ssen mit 6 mm vorgebohrt werden Technische nderungen vorbehalten! Seite 10 von 23... -
Seite 11: Zusammenbau Der Grundkonstruktion
Zusammenbau der Grundkonstruktion Seitenansicht links Seitenansicht vorn 2x V021 mit V049 4x V021 mit V049 und V273 4x V021 mit V049 und V273 und V273 2x V021 mit V049 und V273 H4144 H4144 H4144 H4144 H4144 H4144 H4004 H4005 H4005 H4004 H4004 H4005... - Seite 12 2x V021 mit V049 und V273 2x V021 mit V049 und V273 H4144 2x V021 mit V049 und V273 H4144 H4144 H4144 2x V021 mit V049 und V273 H4144 H4144 2x V021 mit V049 und V273 2x V021 mit V049 und V273 2x V019 H4030 H4030...
-
Seite 13: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Entsprechend der Position der Pfosten die Fundamentl cher ausheben. Grundkonstruktion quer legen, Winkelanker anbringen. Grundkonstruktion behelfsm ig ber den Fundamentl chern aufstellen, lotrecht ausrichten und einbetonieren. 10 cm mit Erdreich abdecken 60 cm Beton 30 cm 8x Winkelanker Technische nderungen vorbehalten! Seite 13 von 23... - Seite 14 Montage Balkonpodest 4x V019 Detail A Bauteil H4056 an beiden Seiten H4056 h hengleich mit den Innenriegeln befestigen H4056 4x V019 H4056 H714 H4056 H714 2x V004 4x V004 2x V032 mit V049, V043 und V273 ( Bauteil H4001 mit d=10 mm durchbohren ) V021 mit V049 und V273 H4144...
-
Seite 15: Verlegung Der Bodenbretter Auf Dem Podest
Verlegung der Bodenbretter auf dem Podest 28x V010 28x V010 7x H1209 7x H1209 7x H1209 28x V010 12x V010 3x H1209 Technische nderungen vorbehalten! Seite 15 von 23... -
Seite 16: Montage Gel Nderriegel Und Leitersprossen
Montage Gel nderriegel und Leitersprossen 4x V021 mit V049 und V273 3x V021 mit V049 und V273 4x V021 mit V049 und V273 H4144 4x V021 mit V049 und V273 H4144 H4144 H4144 H4144 H4144 H4144 H4144 H4144 H4030 H4030 3x V021 mit V049 und V273 H4030 4x H4030 und 8x V019... -
Seite 17: Aufbau Der Dachkonstruktion
Aufbau der Dachkonstruktion H4578 2x V004 2x V004 (Bauteil H4577 mit d=5mm vorbohren) (Bauteil H4577 mit d=5mm vorbohren) 2x H4577 2x H4577 H4576 H4576 2x H4575 2x V004 (Bauteil H4576 mit d=5mm 2x V004 vorbohren) 2x V228 (Bauteil H4576 mit d=5mm vorbohren) (Bauteil H4575 mit d=5mm vorbohren) -
Seite 18: Montage Der Dachkonstruktion
Montage der Dachkonstruktion Dachkonstruktion senkrecht ber die Pfosten schieben, waagerecht ausrichten und anschrauben. 2x V004 ( Dachsparren mit d=5mm vorbohren ) 3x V210 kleine Dreiecksplane 1845 in die Dachspitze einpassen und befestigen 2x V004 ( Dachsparren mit d=5mm vorbohren ) Technische nderungen vorbehalten! Seite 18 von 23... -
Seite 19: Montage Der Br Stung
Montage der Br stung je Brett 4x V010 H1209 127,5 127,5 linke Seite Aufstieg Leiter je Brett 4x V010 4x H1209 je Brett 4x V010 4x H1209 Front Ausstieg Rutsche 127,5 je Brett 4x V010 H1209 127,5 je Brett 4x V010 rechte Seite Aufstieg Leiter 4x H1209 je Brett 4x V010... -
Seite 20: Frontansicht
Montage des Sandkastens Frontansicht 2x H4038 H4046 H4013 2x H4013 4x V010 17x V010 Die Seitenteile des Sandkastens mittig einpassen. R ckansicht 2x H4038 H4046 H4013 2x H4013 4x V010 17x V010 Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! Seite 20 von 23... -
Seite 21: Montage Des Verkaufstresens
Montage des Verkaufstresens H4040 H4040 4x V004 H4089, H4124 und die Maltafel an der Oberkante b ndig mit den seitlichen Riegeln einpassen. H4089 H4124 H4110 H4013 H4089 H4110 1023 16x V010 H1209 1209 b ndig zur Innenseite der Pfosten platzieren und mit 4x V010 befestigen Ma angaben soweit nicht anders angegeben in mm! Technische nderungen vorbehalten! -
Seite 22: Reckstange, Rutsche Und Pfostenkappen Montieren
Reckstange, Rutsche und Pfostenkappen montieren Griffpaar 1834 mit den mitgelieferten Schrauben des Griffsets befestigen 1836 mit 2x V014 1836 mit 2x V014 1836 mit 2x V014 1836 mit 2x V014 1836 mit 2x V014 1836 mit 2x V014 Griffpaar 1834 mit den mitgelieferten Schrauben des R ckansicht... -
Seite 23: Montage Der Optionalen Anbauten
Montage der optionalen Anbauten Den Aufbau des jeweiligen optionalen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Technische nderungen vorbehalten! Seite 23 von 23...
