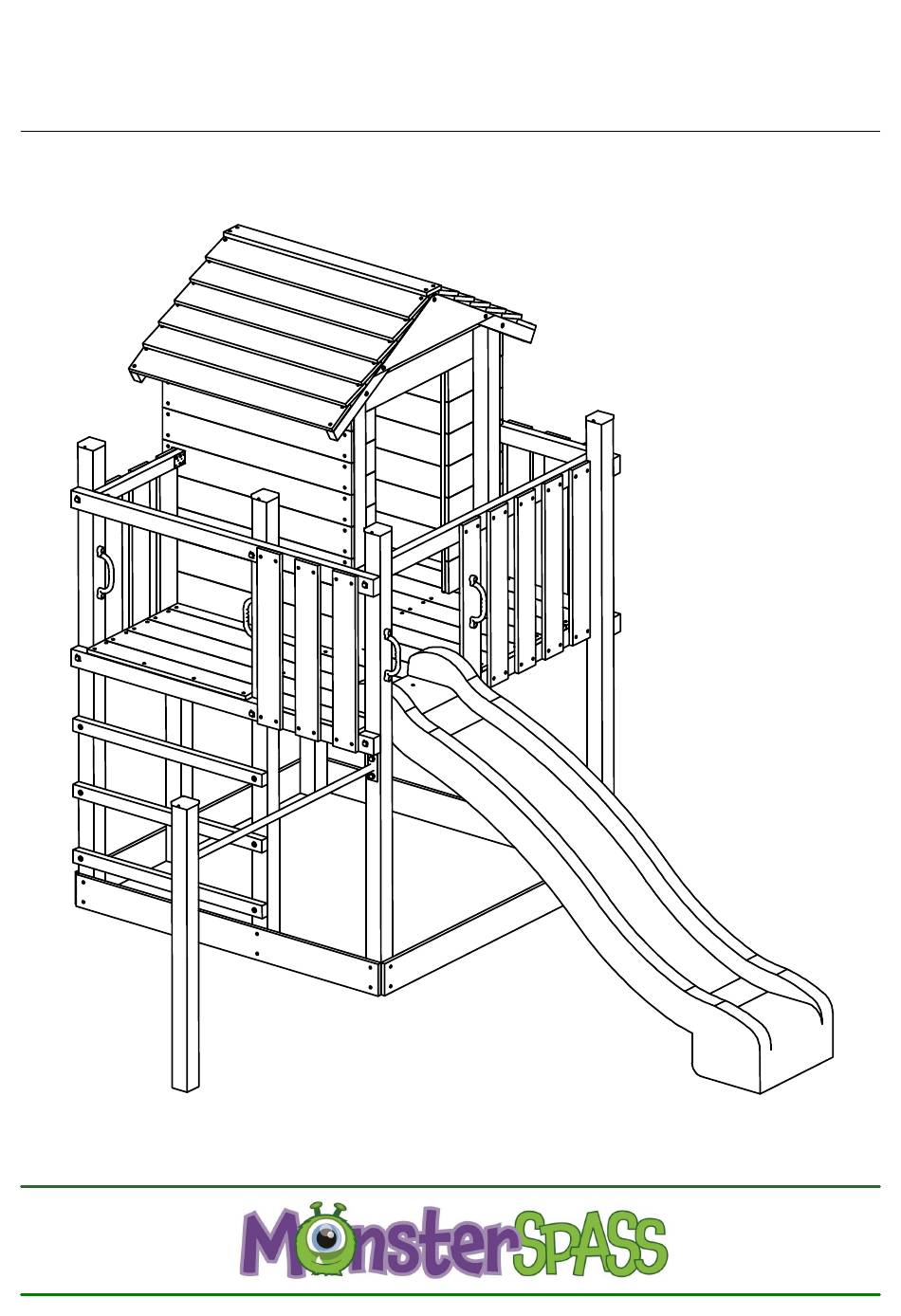

- Seite 1 MONTAGEANLEITUNG Baumhaus Gigantico ST_120 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! Stand 07.02.2022 - Änderungen vorbehalten...
- Seite 2 Kombinationsmöglichkeiten Schaukelanbau einfach* Schaukelanbau erweitert* Hersteller: Monsterspass GmbH Münstersche Straße 9 14772 Brandenburg an der Havel *separat erhältlich E-Mail: info@monsterspass.eu Technische Änderungen vorbehalten!
-
Seite 3: Allgemeine Sicherheitshinweise
Achtung! Wichtige Informationen, bitte vor der Montage lesen und als späteren Beleg aufbewahren Allgemeine Sicherheitshinweise Mit dem Kauf unserer Spielanlage haben Sie ein attraktives Produkt erworben, an dem Ihre Kinder jahrelang großen Spaß haben werden. Achtung! Nicht für Kinder unter 3 Jahren geeignet! Sturzgefahr! Achtung! Kleine Teile. - Seite 5 Bauteile BAUTEILLISTE - Baumhaus 120 Gigantico Bauteil- Anzahl Beschreibung Höhe Breite Länge nummer 1834 Handgriffe 1836 Pfostenkappe grün 1838 Reckstange grün 1842 Dreiecksplane groß 832x229 H078 Riegel 38 mm 58 mm 1000 mm H4002 Kantholz 80 mm 80 mm 1300 mm H4004 Kantholz 80 mm...
- Seite 6 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zäunen, Häusern, Garagen, ausladenden Zweigen, Wäscheleinen oder elektrischen Leitungen sein. + 2m + 2m + 2m + 2m + 1,60m...
- Seite 7 Bitte beachten Sie zum Aufbau die Fundamentpläne!!! Hinweis: Winkelanker, H-Anker und Schraubanker sind nicht im Lieferumfang enthalten, jedoch separat erhältlich! Wichtig: Immer erst die Grundkonstruktion montieren und danach die Fundamente fertigen !!! Schraubanker für Schaukel- Grundkonstruktion aufbauen. balkenstützen; bei festem Boden Entsprechend der Position der Pfosten einfach in den Boden eindrehen oder die Fundamentlöcher ausheben.
-
Seite 8: Fundamente Mit Schaukelanbau
Fundamente mit Schaukelanbau 1341 1053 Schaukelanbau einfach 6 x Winkelanker 2 x Schraubanker 2374 1 x H-Anker Hinweis : 1440 Bitte betonieren Sie die Schraubanker für die Schaukelanbauten erst beim Aufbau dieser Elemente ein, da Sie dann die richtige Position für die Anker ermitteln können. -
Seite 9: Alle Verbindungen Mit 10 Mm Sechskant-Holzschraube Müssen Mit 6 Mm Vorgebohrt Werden
Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube müssen mit 6 mm vorgebohrt werden Technische Änderungen vorbehalten! Seite 9 von 23... -
Seite 10: Aufbau Der Beiden Grundelemente
Aufbau der beiden Grundelemente 1440 2x V021 mit V049 und V273 3x V021 mit V049 und V273 H4165 H4166 H4005 H4005 H4004 H4004 H4004 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 10 von 23... -
Seite 11: Verbindung Der Beiden Grundelemente
Verbindung der beiden Grundelemente 2x V021 mit V049 und V273 H4002 H4165 H4165 V031 mit V049, V043 und V273 3x V021 mit V049 und V273 H4004 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 11 von 23... - Seite 12 2x H4167 H4002 4x V004 4x V004 V030 mit V049, V043 und V273 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 12 von 23...
-
Seite 13: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Entsprechend der Position der Pfosten die Fundamentlöcher ausheben. Grundkonstruktion quer legen, Winkelanker anbringen. Grundkonstruktion behelfsmäßig über den Fundamentlöchern aufstellen, lotrecht ausrichten und einbetonieren. 10 cm mit Erdreich abdecken 60 cm Beton 6x Winkelanker 30 cm Technische Änderungen vorbehalten! Seite 13 von 23... -
Seite 14: Verlegung Der Bodenbretter Auf Dem Podest
Verlegung der Bodenbretter auf dem Podest Die Bodenbretter ausklinken, um die Ausschnitte für die Pfosten herzustellen. 82x V010 H4156 H4155 10x H4157 H4156 H4155 Technische Änderungen vorbehalten! Seite 14 von 23... - Seite 15 Montage Fassadenbretter innen 34x V010 Rückansicht H4162 7x H4158 H4159 7x H4158 2x H4152 32x V012 34x V010 Frontansicht H4162 8x H4159 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 15 von 23...
- Seite 16 Montage Fassadenbretter aussen 8x H4159 32x V010 32x V010 8x H4159 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 16 von 23...
- Seite 17 Montage Geländerriegel 3x V021 mit V049 und V273 H4297 V078 mit 8x V106 2x V021 mit V049 und V273 H4163 H4165 H4166 3x V021 mit V049 und V273 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 17 von 23...
-
Seite 18: Aufbau Der Dachkonstruktion
Aufbau der Dachkonstruktion V004 (Bauteil H4029 mit d=5mm vorbohren) V004 (Bauteil H4029 mit d=5mm vorbohren) 2x H4029 2x H4029 H4026 H4026 2x V004 (Bauteil H4026 mit d=5mm 2x V004 vorbohren) (Bauteil H4026 mit d=5mm vorbohren) 14x V010 14x V010 6x H4081 pro Brett H4081 mit 2x V010 ( unteres Brett mit 4x V010 ) auf dem Dachsparren befestigen... -
Seite 19: Montage Der Dachkonstruktion
Montage der Dachkonstruktion H4125 H4125 je Seite 4xV010 Dachkonstruktion senkrecht über die Pfosten schieben, waagerecht ausrichten und anschrauben. 2x V004 ( Dachsparren mit d=5mm vorbohren ) 3x V210 große Dreiecksplane 1842 in die Dachspitze einpassen und befestigen 2x V004 ( Dachsparren mit d=5mm vorbohren ) Technische Änderungen vorbehalten! Seite 19 von 23... -
Seite 20: Montage Der Brüstung
Montage der Brüstung je Brett 4x V010 3x H4142 Seite Aufstieg 5x H4142 je Brett 4x V010 Seite Rutsche 3x H4142 je Brett 4x V010 Rückseiten je Brett 4x V010 3x H4142 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 20 von 23... -
Seite 21: Montage Sandkasten Und Leitersprossen
Montage Sandkasten und Leitersprossen Frontansicht 6x V019 H078 H078 H078 H4153 H4153 6x V010 4x V010 Rückansicht H4153 H4153 6x V010 4x V010 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 21 von 23... -
Seite 22: Reckstange, Rutsche Und Pfostenkappen Montieren
Reckstange, Rutsche und Pfostenkappen montieren Griff aus dem Griffpaar 1834 mit den mitgelieferten Schrauben des Griffsets befestigen 1836 mit 2x V014 Griff aus dem Griffpaar 1834 mit 2x V041 am Brüstungsbrett befestigen 1836 mit 2x V014 1836 mit 2x V014 1836 mit 2x V014 Griffpaar 1834 mit den mitgelieferten... -
Seite 23: Montage Der Optionalen Anbauten
Montage der optionalen Anbauten Den Aufbau des jeweiligen optionalen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Technische Änderungen vorbehalten! Seite 23 von 23...
