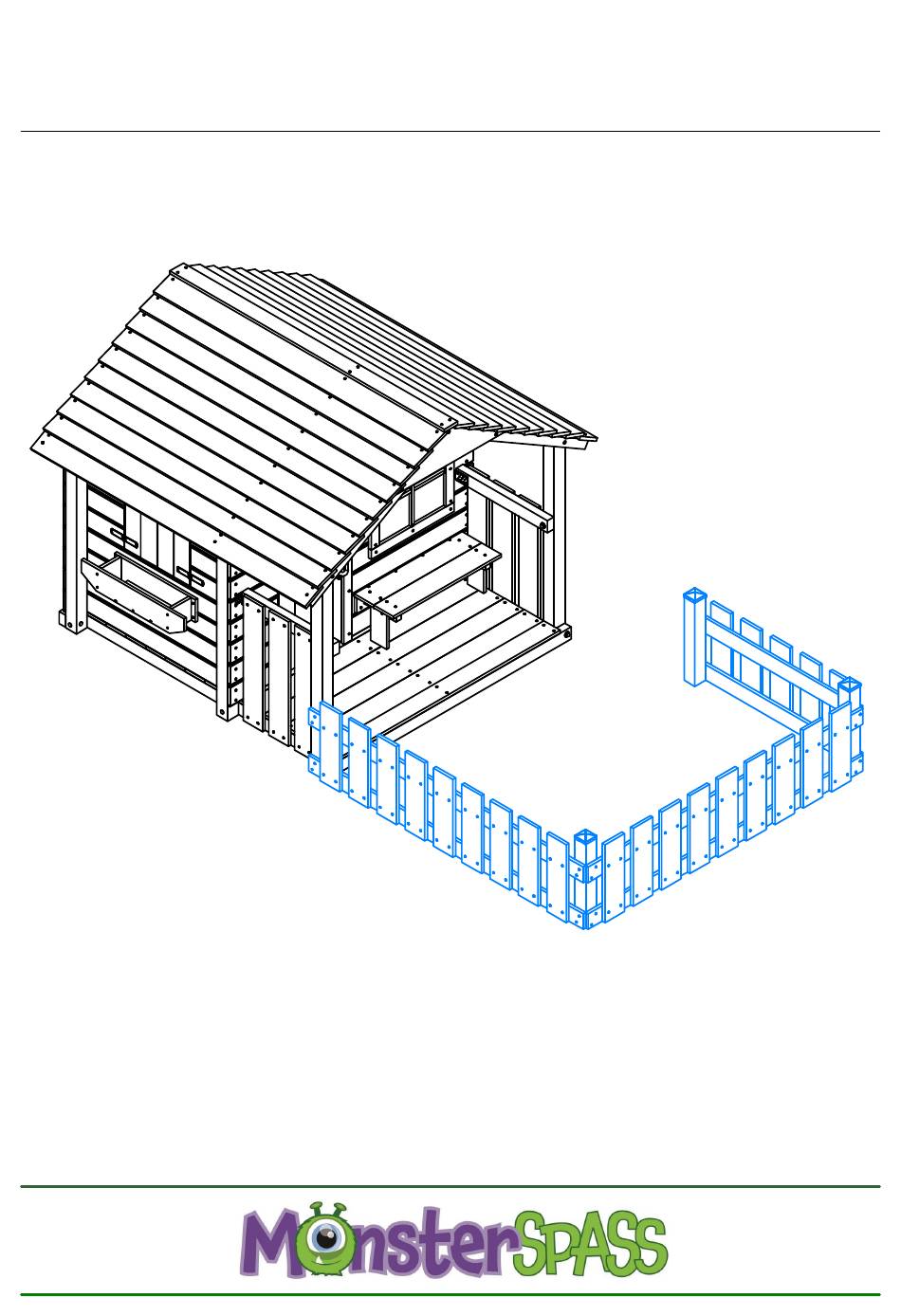

- Seite 1 MONTAGEANLEITUNG Spielhaus Colin Castle ST_105/105a* * Zaunmodul ST 105a ist optional erhältich Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! Stand 24.03.2022 - Änderungen vorbehalten!
- Seite 2 Kombinationsmöglichkeiten Haus einzeln Zaun* Hersteller: Monsterspass GmbH Münstersche Straße 9 14772 Brandenburg an der Havel * optional wählbar E-Mail: info@monsterspass.eu Technische Änderungen vorbehalten!
-
Seite 3: Allgemeine Sicherheitshinweise
Grundsätzlich ist zu empfehlen, die Kunststoffteile außerhalb der Nutzungssaison witterungsgeschützt aufzubewahren. So haben Sie länger Freude an dem Produkt. Wir wünschen Ihnen viel Erfolg bei der Montage und Ihren Kindern viel Spaß beim Spielen. Achtung! ST 105 / 105a - Colin Castle... - Seite 5 Bauteile BAUTEILLISTE SPIELHAUS Bauteil- Anzahl Beschreibung Höhe Breite Länge nummer 1810 Acrylglasscheibe 1834 Handgriffe grün 1842 Dreiecksplane 832x229 H125 Brett 19 mm 60 mm 1200 mm H201 Riegel 38 mm 58 mm 240 mm Riegel H222 48 mm 78 mm 1900 mm H1069 Brett...
- Seite 6 Bauteile BAUTEILLISTE SPIELHAUS Bauteil- Anzahl Beschreibung nummer V004 Holzschraube Senkkopf 5,0 x 80 mm V010 Holzschraube Senkkopf 4,0 x 50 mm V012 Holzschraube Senkkopf 4,0 x 30 mm V014 Holzschraube Senkkopf 3,5 x 16 mm V015 Holzschraube Panhead 4,0 x 16 mm V021 Holzbauschraube Sechskantkopf 10,0 x 100 mm V031...
- Seite 7 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zäunen, Häusern, Garagen, ausladenden Zweigen, Wäscheleinen oder elektrischen Leitungen sein. 1244 2035 + 2m + 2m + 2m...
- Seite 8 Aufstellplanung Bitte das Spielhaus auf einem ebenen Gelände errichten. Der Spielgrund sollte aus weichen Materialien, wie z.B. Sand, Rasen, oder Rindenmulch bestehen. Als Unterlage für die Pfosten können Sie Pflastersteine oder Gewegplatten aus Beton verwenden. Die Pfosten sollten aus Gründen des Holzschutzes einen Abstand von ca.
- Seite 9 Bitte beachten Sie zum Aufbau die Fundamentpläne!!! Hinweis: Winkelanker Schraubanker sind nicht im Lieferumfang enthalten, jedoch separat erhältlich! Abstandshalter sind nicht im Lieferumfang enthalten! Wichtig: Immer erst die Grundkonstruktion montieren und danach die Fundamente fertigen !!! Zaun vormontieren und am Haus Schraubanker bei festem Boden anhalten.
- Seite 10 Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit Holzschraube V021 müssen mit 6 mm vorgebohrt werden! Alle Verbindungen mit Flachrundschraube V031 müssen...
-
Seite 11: Zusammenbau Der Grundkonstruktion
Zusammenbau der Grundkonstruktion H4002 H4186 V031 mit V049, V043 und V273 H4002 H4002 V078 8x V106 H4170 3x V031 mit V049, V043 und V273 H222 H4169 mittig platzieren! V078 mit 8x V106 H4186 H4170 H4169 V031 mit V049, V043 H4002 und V273 3x V031 mit V049 und V043 2x V031 mit V049,V043 und V273... -
Seite 12: Verlegung Der Bodenbretter Auf Dem Podest
Verlegung der Bodenbretter auf dem Podest 84x V010 H4176 12x H4189 H4176 Montage der Seitenwände 36x V010 2x H4094 2x H4094 H4024 Bauteil H4024 mit 20 mm Überstand 4x V012 3x H4097 3x H4097 3x H4097 3x H4097 3x H4094 4x H4094 Technische Änderungen vorbehalten! Seite 12 von 23... -
Seite 13: Montage Vorder- Und Rückwand
Montage Vorder- und Rückwand Außenansicht Innenansicht mittig anordnen und befestigen H4195 H4196 H4103 H4100 8x H4099 4x V106 Winkel V078 4x V106 58x V010 mittig anordnen und befestigen Innenansicht Außenansicht 58x V010 5x V012 H4195 H4196 H4100 H4103 H4096 H4104 3x H4098 bündig 3x H4098... -
Seite 14: Montage Der Geländer
Montage der Geländer 4x V106 V121 4x V106 H4197 transparent dargestellt H4197 H4197 2x V021 mit V049 und V273 V121 4x V106 4x V106 H4197 transparent dargestellt 3x H4043 je Brett 4x V010 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 14 von 23... -
Seite 15: Aufbau Der Dachkonstruktion Variante Holzdach
Aufbau der Dachkonstruktion Variante Holzdach 1x V004 (Bauteil 4090 mit d=5mm vorbohren) H4026 H4090 H4090 2x V004 (Bauteil 4026 mit d=5mm vorbohren) 6x V010 20 mm Überstand H4084 20 mm Überstand 33x V010 10x H4084 pro Brett 4084 mit 3x V010 (unteres Brett mit 6x V010) auf den Dachsparren befestigen H4084 H4084... -
Seite 16: Aufbau Der Dachkonstruktion
Aufbau der Dachkonstruktion Dachkonstruktion senkrecht über die Pfosten schieben, waagerecht ausrichten und anschrauben. 2x V004 (Dachsparren mit d=5mm vorbohren) 2x V004 (Dachsparren mit d=5mm vorbohren) 2x V004 (Dachsparren mit d=5mm vorbohren) am 2. und 3. Sparrenpaar zusätzlich von innen schrauben je Wand 8x V010 Technische Änderungen vorbehalten! Seite 16 von 23... - Seite 17 Montage Türblatt 8x V012 3x V012 H4105 Türscharnier V073 bündig H4174 H4174 H4174 H4174 bündig H4105 Türscharnier V073 3x V012 Griffpaar 1834 mit 2x V040 an Türblatt befestigen. Türblatt mit d=6mm durchbohren. Bitte beachten Sie den Überstand 8x V012 des Türanschlags auf der nächsten Seite! je 3x V012 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten!
- Seite 18 Einbau Tür und Fensterrahmen mit Fensterscheibe und Sprossen • Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen und gleichmäßig ausrichten • Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querstück beginnen) • Bitte darauf achten, nicht die Acrylglasscheibe zu durchbohren! • Sprossenkreuz an den Enden mit D=5 mm durchbohren •...
-
Seite 19: Montage Der Fensterläden
Montage der Fensterläden je Bauteil 4107 4x V012 H4107 H4107 Innenansicht H4108 H4108 H4108 H4108 H4107 H4107 V075 V075 je Bauteil V075 4x V014 Außenansicht V075 V075 ca. 3 mm Spaltmaß V075 je Bauteil V075 4x V014 V075 ca. 3 mm Spaltmaß V075 V075 Im Bereich der... -
Seite 20: Montage Der Blumenkästen
Montage der Blumenkästen Rückansicht H4128 H4017 H4017 H4128 H4128 H4128 H1069 7x V120 H4143 7x V120 2x V106 Mit dem 2. Blumenkasten auf der anderen Seite des Hauses genauso verfahren! 2x V106 Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 20 von 23... -
Seite 21: Montage Der Sitzbank
Montage der Sitzbank 2x V010 2x V010 H201 H201 H4059 H4059 4x V010 4x V010 2x H4043 H4046 4x V010 4x V106 zur Befestigung an Hausfront Maßangaben soweit nicht anders angegeben in mm! Technische Änderungen vorbehalten! Seite 21 von 23... - Seite 22 Zaunfelder montieren* Modul 105 a* * optional erhältlich je Brett 5x H020 4x V106 2x H958 je Brett 2x H4188 4x V106 9x H020 Technische Änderungen vorbehalten! Seite 22 von 23...
- Seite 23 Zaunfelder aufstellen * * optional erhältlich Verankerung der Eckpfosten im Boden Die Eckpfosten mit Winkelankern** oder handelsüblichen Bodenhülsen*** im Boden verankern ** separat erhältlich *** nicht im Lieferumfang enthalten 4x V010 4x V010 4x V010 4x V010 4x V010 1836 V014 V014 Technische Änderungen vorbehalten!
