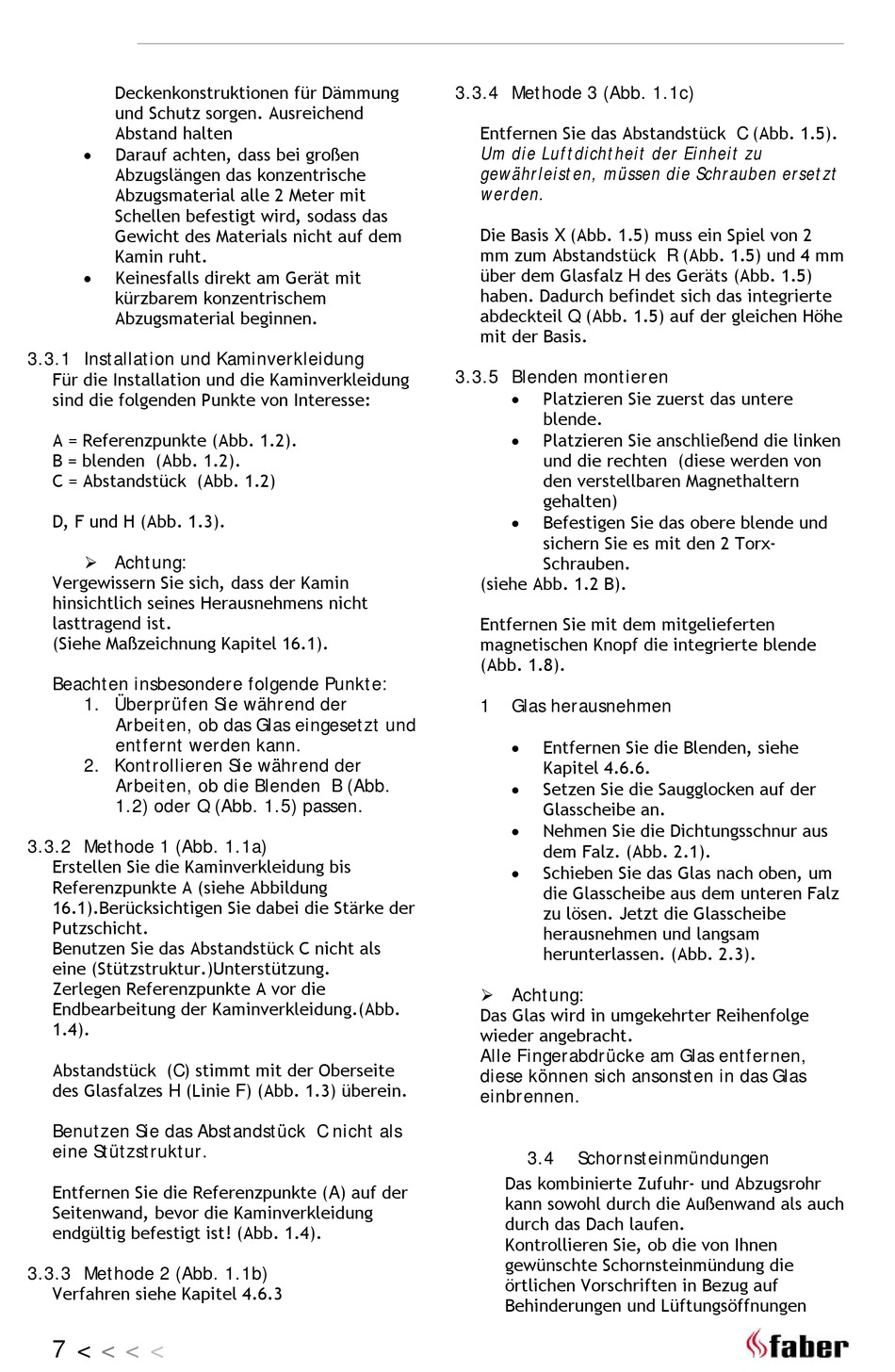

Faber Relaxed Premium XL Installationsvorschrift Seite 8

Deckenkonstruktionen für Dämmung
und Schutz sorgen. Ausreichend
Abstand halten

Darauf achten, dass bei großen
Abzugslängen das konzentrische
Abzugsmaterial alle 2 Meter mit
Schellen befestigt wird, sodass das
Gewicht des Materials nicht auf dem
Kamin ruht.

Keinesfalls direkt am Gerät mit
kürzbarem konzentrischem
Abzugsmaterial beginnen.
3.3.1 Installation und Kaminverkleidung
Für die Installation und die Kaminverkleidung
sind die folgenden Punkte von Interesse:
A = Referenzpunkte (Abb. 1.2).
B = blenden (Abb. 1.2).
C = Abstandstück (Abb. 1.2)
D, F und H (Abb. 1.3).
 Achtung:
Vergewissern Sie sich, dass der Kamin
hinsichtlich seines Herausnehmens nicht
lasttragend ist.
(Siehe Maßzeichnung Kapitel 16.1).
Beachten insbesondere folgende Punkte:
1. Überprüfen Sie während der
Arbeiten, ob das Glas eingesetzt und
entfernt werden kann.
2. Kontrollieren Sie während der
Arbeiten, ob die Blenden B (Abb.
1.2) oder Q (Abb. 1.5) passen.
3.3.2 Methode 1 (Abb. 1.1a)
Erstellen Sie die Kaminverkleidung bis
Referenzpunkte A (siehe Abbildung
16.1).Berücksichtigen Sie dabei die Stärke der
Putzschicht.
Benutzen Sie das Abstandstück C nicht als
eine (Stützstruktur.)Unterstützung.
Zerlegen Referenzpunkte A vor die
Endbearbeitung der Kaminverkleidung.(Abb.
1.4).
Abstandstück (C) stimmt mit der Oberseite
des Glasfalzes H (Linie F) (Abb. 1.3) überein.
Benutzen Sie das Abstandstück C nicht als
eine Stützstruktur.
Entfernen Sie die Referenzpunkte (A) auf der
Seitenwand, bevor die Kaminverkleidung
endgültig befestigt ist! (Abb. 1.4).
3.3.3 Methode 2 (Abb. 1.1b)
Verfahren siehe Kapitel 4.6.3
7 < < < <
3.3.4 Methode 3 (Abb. 1.1c)
Entfernen Sie das Abstandstück C (Abb. 1.5).
Um die Luftdichtheit der Einheit zu
gewährleisten, müssen die Schrauben ersetzt
werden.
Die Basis X (Abb. 1.5) muss ein Spiel von 2
mm zum Abstandstück R (Abb. 1.5) und 4 mm
über dem Glasfalz H des Geräts (Abb. 1.5)
haben. Dadurch befindet sich das integrierte
abdeckteil Q (Abb. 1.5) auf der gleichen Höhe
mit der Basis.
3.3.5 Blenden montieren

Platzieren Sie zuerst das untere
blende.

Platzieren Sie anschließend die linken
und die rechten (diese werden von
den verstellbaren Magnethaltern
gehalten)

Befestigen Sie das obere blende und
sichern Sie es mit den 2 Torx-
Schrauben.
(siehe Abb. 1.2 B).
Entfernen Sie mit dem mitgelieferten
magnetischen Knopf die integrierte blende
(Abb. 1.8).
1 Glas herausnehmen

Entfernen Sie die Blenden, siehe
Kapitel 4.6.6.

Setzen Sie die Saugglocken auf der
Glasscheibe an.

Nehmen Sie die Dichtungsschnur aus
dem Falz. (Abb. 2.1).

Schieben Sie das Glas nach oben, um
die Glasscheibe aus dem unteren Falz
zu lösen. Jetzt die Glasscheibe
herausnehmen und langsam
herunterlassen. (Abb. 2.3).
 Achtung:
Das Glas wird in umgekehrter Reihenfolge
wieder angebracht.
Alle Fingerabdrücke am Glas entfernen,
diese können sich ansonsten in das Glas
einbrennen.
3.4 Schornsteinmündungen
Das kombinierte Zufuhr- und Abzugsrohr
kann sowohl durch die Außenwand als auch
durch das Dach laufen.
Kontrollieren Sie, ob die von Ihnen
gewünschte Schornsteinmündung die
örtlichen Vorschriften in Bezug auf
Behinderungen und Lüftungsöffnungen
