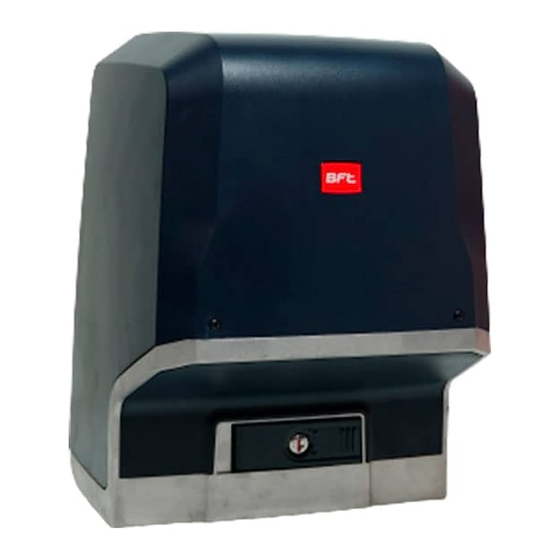

BFT ARES ULTRA BT A 1000 Installations- Und Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. BFT Anleitungen
  4. Schiebetorantriebe
  5. ARES BT A 1000
  6. Installations- und gebrauchsanleitung

BFT ARES ULTRA BT A 1000 Installations- Und Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für ARES ULTRA BT A 1000:

Werbung

Quicklinks

Diese Anleitung herunterladen
ATTUATORE PER CANCELLI SCORREVOLI A CREMAGLIERA
ACTUATOR FOR RACK SLIDING GATES
ACTIONNEUR POUR PORTAILS COULISSANTS A CREMAILLERE
ANTRIEB FÜR ZAHNSTANGEN-SCHIEBETORE
SERVOMOTOR PARA CANCELAS CORREDERAS DE CREMALLERA
ACTUATOR VOOR SCHUIFHEKKEN MET TANDHEUGEL
Attenzione! Leggere attentamente le "Avvertenze" all'interno! Caution! Read "Warnings" inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l'intérieur!
Achtung! Bitte lesen Sie aufmerksam die „Hinweise" im Inneren! ¡Atención¡ Leer atentamente las "Advertencias" en el interior! Let op! Lees de "Waarschuwingen" aan de binnenkant zorgvuldig!

Werbung

loading

Verwandte Anleitungen für BFT ARES ULTRA BT A 1000

Inhaltszusammenfassung für BFT ARES ULTRA BT A 1000

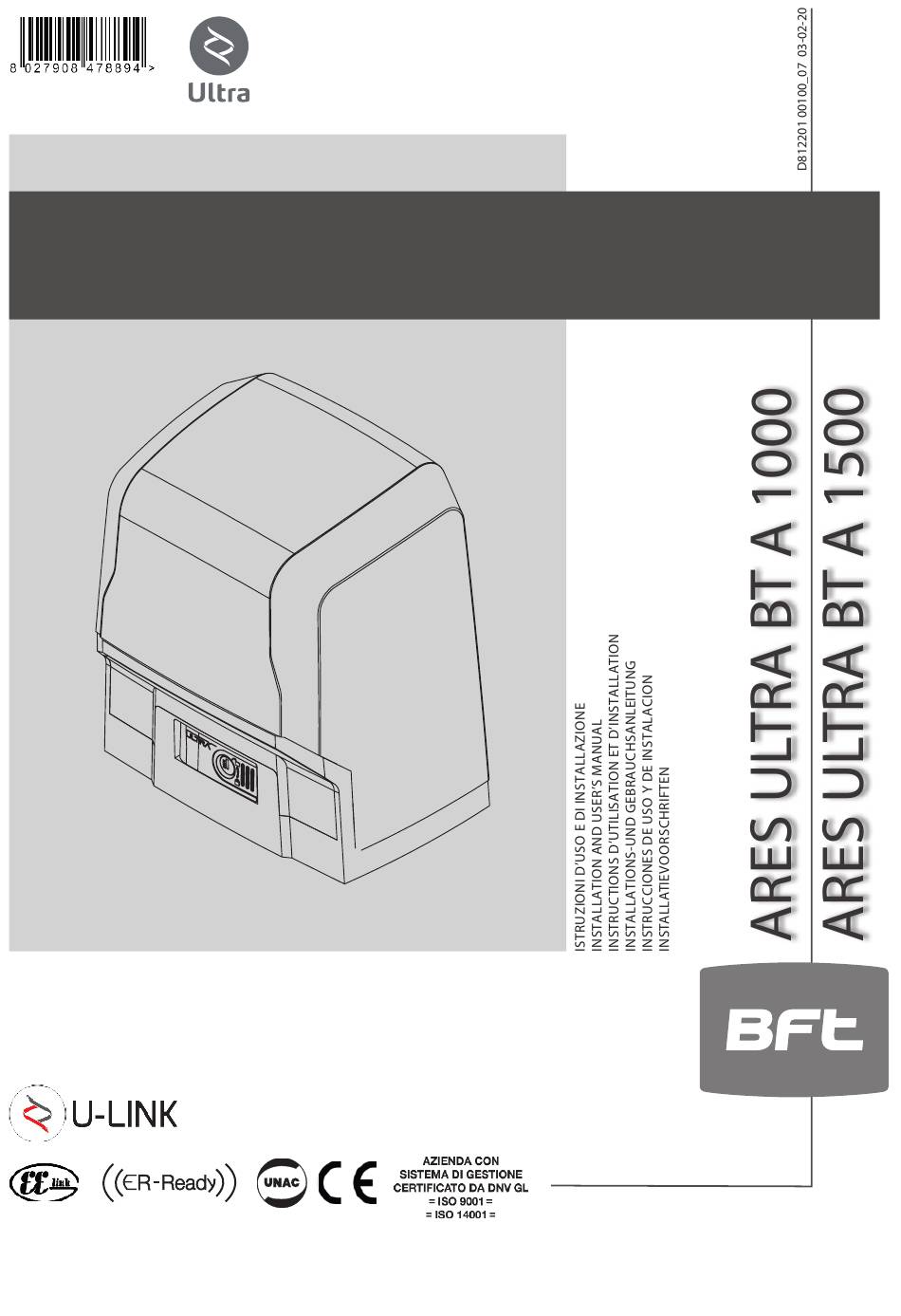

  • Seite 1 ATTUATORE PER CANCELLI SCORREVOLI A CREMAGLIERA ACTUATOR FOR RACK SLIDING GATES ACTIONNEUR POUR PORTAILS COULISSANTS A CREMAILLERE ANTRIEB FÜR ZAHNSTANGEN-SCHIEBETORE SERVOMOTOR PARA CANCELAS CORREDERAS DE CREMALLERA ACTUATOR VOOR SCHUIFHEKKEN MET TANDHEUGEL Attenzione! Leggere attentamente le “Avvertenze” all’interno! Caution! Read “Warnings” inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l’intérieur! Achtung! Bitte lesen Sie aufmerksam die „Hinweise“...
  • Seite 2 MANUALE D’USO: MANOVRA MANUALE/ USER’S MANUAL: MANOVRA MANUALE/ MANUEL D’UTILISATION: MANOVRA MANUALE/ BE- DIENUNGSANLEITUNG: MANOVRA MANUALE/ MANUEL DE USO: MANOVRA MANUALE/ MANUAL PARA DE USO: MANOVRA MANUALE FIG. 3 (180°) (180°) ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500...
  • Seite 3 FIXATION ÉTRIERS FIN DE COURSE (DRT ET GCH), BEFESTIGUNG BÜGEL ANSCHLÄGE (RECHTS UND LINKS), FIJACIÓN ABRAZADERAS FINAL DE CARRERA (DER. E IZQ.), BEVESTIGING STANGEN AANSLAG (RECHTS EN LINKS). MAGNETO ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500 -...
  • Seite 4 ** Avec logique inversion direction d’ouverture = 000 (DIR=DRT) / **Mit Inversionslogik Ö nungsrichtung = 000 (DIR=rechts) **Con lógica inversión dirección de apertura = 000 (DIR=DER) / **Met logica omkering openingsrichting = 000 (DIR=R) ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500...
  • Seite 5 Photocellule vérifiée Fotozellen nicht überprüft (alle 6 Monate überprüfen) Fotozelle überprüft Fotocélulas no controladas (Control cada 6 meses) Fotocélula controlada Fotocellen niet gecontroleerd (Check elke 6 maanden) Fotocel gecontroleerd ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500 -...
  • Seite 6 AUTO OPEN ..AUTO CLOSE Legende: Aufwärts Abwärts verst. taste O 01 speichern hs gevue. taste loslassen Bestätigung/ Aufleuchten Display Zurück zum Hauptmenü ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500 -...
  • Seite 7 Pour portail pesant jusqu’à 500 kg Für Tor mit Gewicht von bis zu 500 kg Para cancela con peso de hasta 500 Kg Voor poort met een gewicht tot 500 Kg 12 - ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500...
  • Seite 8 POUR BRANCHER PLUSIEURS PHOTOCELLULES CONSULTEZ LA FIG. S - BITTE NEHMEN SIE FÜR DEN ANSCHLUSS MEHRERER FOTOZELLEN AUF FIG. S BEZUG. PARA LA CONEXIÓN DE VARIAS FOTOCÉLULAS CONSULTAR LA FIG. S - VOOR HET VERBINDEN VAN MEERDERE FOTOCELLEN ZIE FIG. S ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500 -...
  • Seite 9 - En el paso de configuración lógica de apertura derecha/izquierda no invertir la conexión original del conector JP10. - Bij de overgang van de configuratielogica rechts/links openen, de oorspronkelijke aansluiting van de connector JP10 niet omdraaien. <3s 8888 rst8 STOP 8888 14 - ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500...
  • Seite 10 2 BAR / 2 BAR OP / 2 BAR CL Bar 1 Bar 1 Bar 2 Bar 2 BAR 8K2 / BAR 8K2 OP / BAR 8K2 CL SAFETY EDGE SAFETY EDGE 8,2Kohm 5% ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500 -...
  • Seite 11 Fehler Endschalter immer aktiv nach Beginn des Manövers Anschlüsse der Endschalter und des Motors kontrollieren erf1 Fehler in der Einstellung der Eingänge SAFE Die korrekte Einstellung der Eingänge SAFE kontrollieren ERf3 * X = 0,1,…,9,A,B,C,D,E,F 0--- 10-- 150- 1520 password 42 - ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500...

  • Seite 12: Allgemeines

    DES EMPFÄNGERS; dieser Code ist für das anschließende Clonen der Verwendbare Sendertypen: Funkbedienungen erforderlich. Alle kompatiblen Sender mit ROLLING CODE Der eingebaute Empfänger Clonix weist außerdem einige wichtige erweiterte Funktionen auf: ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500 -...
  • Seite 13 Der Befehl führt eine partielle Fußgängeröffnung aus. Wenn der Eingang geschlossen bleibt, bleibt der Flügel bis zur Öffnung des Kontakts offen. Wenn der Eingang geschlossen bleibt und ein Befehl Start E, Start I oder Open aktiviert wird, wird ein vollständiges Manöver ausgeführt, um dann die Fußgängeröffnung wiederherzustellen. Die Schließung wird auch nach einem Stromausfall garantiert. 44 - ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500...

  • Seite 14: Einander Entgegengesetzte Schiebetore (Abb. P)

    7. Die druck- oder stromempfindlichen Schutzvorrichtungen - Warten Sie das Ende des Vorgangs ab (Fig. R - Pos. 5) (zum Beispiel aktive Leiste) anbringen - Vorgang beendet (Fig. R - Pos. 6) ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500 -...
  • Seite 15 Die Aufprallkräfte können durch die Verwendung von verformbaren Leisten reduziert werden. (**) (***) Wenn der berechnete Wert weniger als 30 cm beträgt, wird er auf 30 cm eingestellt. 46 - ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500...
  • Seite 16 ACHTUNG: Nach der Aktivierung dieser Funktion muss ein Autoset-Manöver ausgeführt werden. Funktionsweise Standard (Siehe Fig. Q, Pos. 1). Richtungsumkehrung INV RICHT Öffnung OFFNUNG Die Öffnungsrichtung wird gegenüber der Standardfunktionsweise umgekehrt (Siehe Fig. Q, Pos. 1) ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500 -...
  • Seite 17 Die Clonen mit festem Code werden nicht akzeptiert. Fester Code FEST CODE Der Empfänger ist für den Betrieb mit festem Code konfiguriert. Die Clonen mit festem Code werden akzeptiert. 48 - ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500...
  • Seite 18 Eingang konfiguriert als Sicherheit Bar CL test, überprüfte Tastleiste mit Inversion nur aktiv bei Schließung, bei Öffnung wird die Bewegung angehalten. Der Eingang 3 (EXPI2) der Erweiterungskarte Eingänge/ Ausgänge wird automatisch auf Eingang Überprüfung Sicherheitsvorrichtungen umgeschaltet, EXPFAULT1. ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500 -...
  • Seite 19 ON = Befähigt die Fernprogrammierung der Karten über einen zuvor abgespeicherten Sender W LINK. Dieser Befähigung bleibt nach dem letzten Drücken der Fernbedienung W LINK drei Minuten aktiv. OFF = Programmierung W LINK deaktiviert. 50 - ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500...
  • Seite 20 INSTALLATIEHANDLEIDING Uitgevoerde Logica Definitie Default instelling Opties aanvinken Ingang geconfigureerd als commando Start E. Ingang geconfigureerd als commando Start I. Ingang geconfigureerd als commando Open. Ingang geconfigureerd als commando Close. Ingang geconfigureerd als commando Ped. Configuratie Ingang geconfigureerd als commando Timer. van de ingang EXPI2 in de Ingang geconfigureerd als commando VoetgangersTimer.
