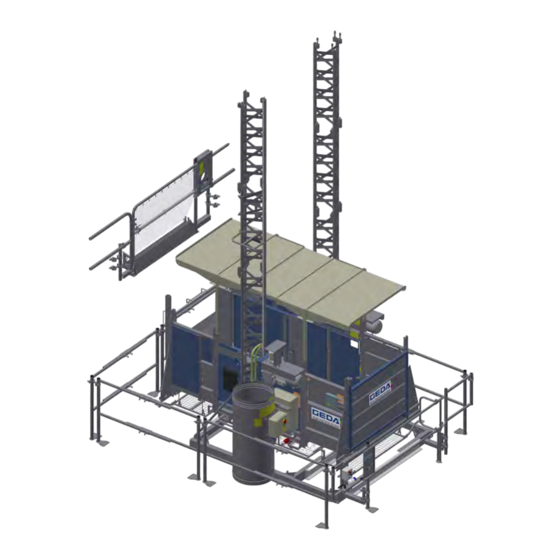

GEDA 1500Z/ZP 2 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

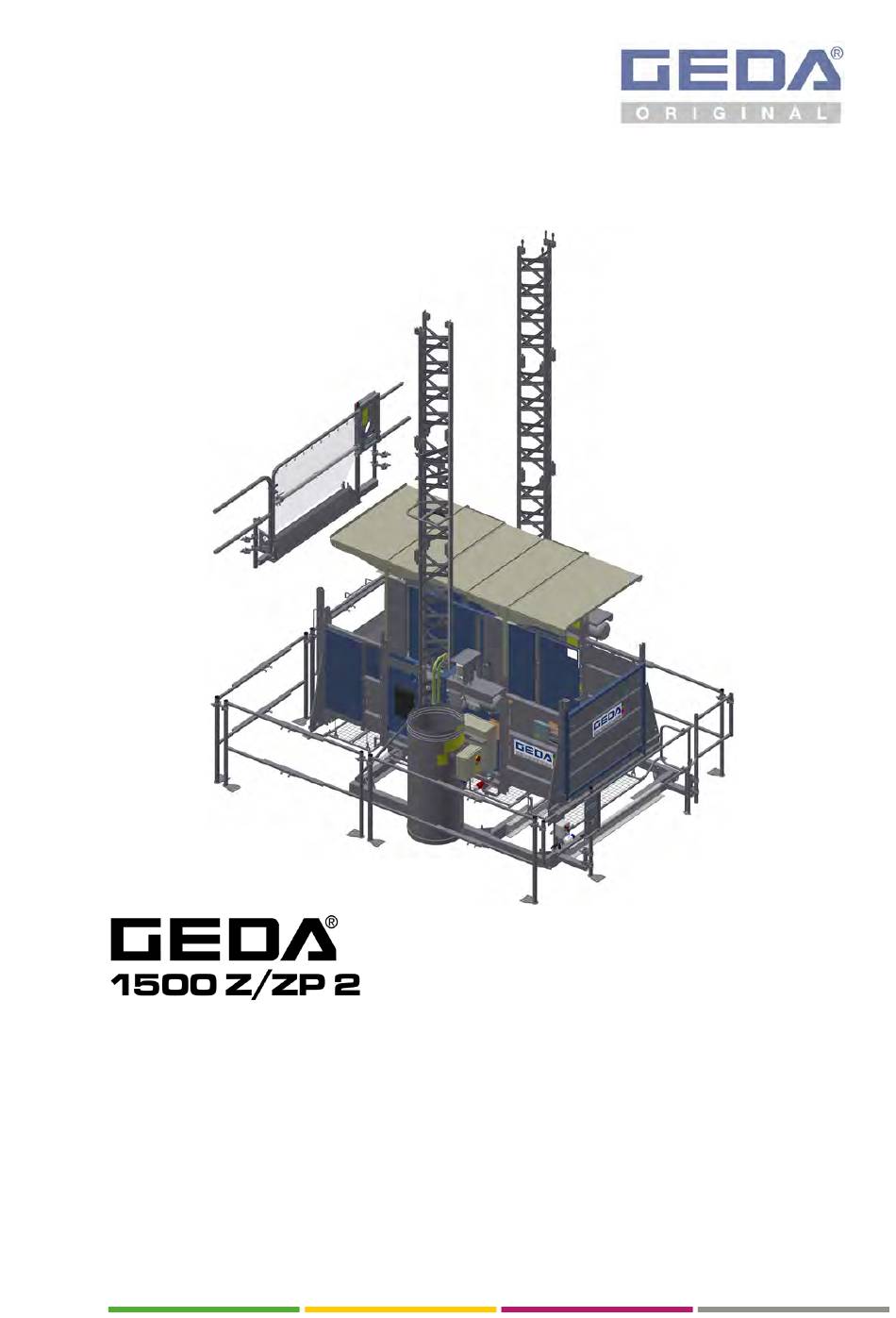

Betriebsanleitung
Bauaufzug / Transportbühne
Für Personen und Lasten
Originalbetriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GEDA 1500Z/ZP 2

Inhaltszusammenfassung für GEDA 1500Z/ZP 2

  • Seite 1 Betriebsanleitung Bauaufzug / Transportbühne Für Personen und Lasten Originalbetriebsanleitung...

  • Seite 3: Eu-Konformitätserklärung

    80686 München Bei nicht durch den Hersteller autorisierten Änderungen der oben genannten Maschine, verliert diese EU-Konformitätserklärung ihre Gültigkeit. Bevollmächtigter für die Technische Dokumentation ist der Unterzeichner. Adresse siehe Hersteller. Asbach-Bäumenheim Johann Sailer Datum 07.03.2018 Geschäftsführer GEDA-Dechentreiter GmbH & Co. KG...

  • Seite 5: Inhaltsverzeichnis

    1500Z/ZP 2 Allgemeines Inhaltsverzeichnis Allgemeines Angaben zu Betriebsanleitung Abkürzungen Identifikationsdaten Name und Adresse des Herstellers Hinweise auf Urheber und Schutzrechte Patente Hinweise für den Betreiber Bestimmungsgemäße Verwendung 1.8.1 Fachkraft für Montage, Instandhaltung / Wartung 1.8.2 Bedienpersonal 1.8.3 Sachwidrige Verwendung Allgemeine Sicherheitsinformationen Restgefahren Sicherheitshinweise für das Bedienpersonal...
  • Seite 6 Allgemeines 1500Z/ZP 2 4.1.2 Besondere Sicherheitshinweise für den Betrieb als Transportbühne Inbetriebnahme 4.2.1 Sicherheitskontrolle vor Arbeitsbeginn Bedienung / Funktion 4.3.1 Sicherung der untersten Haltestelle (Bodenstation) 4.3.1.1 Absperrung 4.3.1.2 Bodenumwehrung 1,10 m mit Schranke (Option) 4.3.1.3 Schiebetür für Bodenumwehrung 2,00 m (Option) 4.3.2...
  • Seite 7 1500Z/ZP 2 Allgemeines Störungen - Diagnose - Reparatur Diagnosesystem Störungstabelle Störung beheben 5.3.1 Motor bringt nicht die volle Leistung 5.3.2 Bühne zu hoch gefahren 5.3.3 Bühne zu tiefgefahren 5.3.4 Überlastwarneinrichtung hat ausgelöst 5.3.5 Fangvorrichtung hat ausgelöst Bergung der Bühne 5.4.1 Grundsätzliches Verhalten bei der Bergung / Störung...
  • Seite 8 Allgemeines 1500Z/ZP 2 BL157 DE 2019-05...
  • Seite 9 1500Z/ZP 2 Allgemeines Abbildungsverzeichnis Abb. 1: UNI-X-MAST Abb. 2: UNI-Mast Abb. 3: Verankerung schematisch Abb. 4: Bühne A Abb. 5: Platzbedarf Bühne A Abb. 6: Bühne B Abb. 7: Platzbedarf Bühne B Abb. 8: Bühne BL Abb. 9: Platzbedarf Bühne BL Abb.
  • Seite 10 Allgemeines 1500Z/ZP 2 Abb. 48: Notentriegelung Rampe / Beladetür außen Abb. 49: Notentriegelung Rampe / Beladetür innen Abb. 50: Auffahrrampe am Bühnenzugang Bodenstation Abb. 51: Bühnenzugang Etage Abb. 52: Schranke mit mechanischer Verriegelung Abb. 53: Schranke mit mechanischer Verriegelung öffnen Abb.
  • Seite 11 1500Z/ZP 2 Allgemeines Abb. 97: Anheben, Positionieren von Mastteilen Abb. 98: Mastaufbauhilfe 1500 Z/ZP Abb. 99: Diagnosesystem Abb. 100: Bedienung Fangprobensteuerung Abb. 101: Überlastanzeige Abb. 102: Blindstecker Fangprobensteuerung Abb. 103: Fangprobensteuerung Abb. 104: Fangvorrichtung mit Endschalter Abb. 105: Steuerung Bühne / Bedienung Transportbühne Abb.
  • Seite 12 Allgemeines 1500Z/ZP 2 BL157 DE 2019-05...

  • Seite 13: Allgemeines Angaben Zu Betriebsanleitung

    1500Z/ZP 2 Allgemeines Allgemeines Angaben zu Betriebsanleitung Diese Betriebsanleitung ist eine wesentliche Hilfe für den erfolgreichen und sicheren Betrieb der Maschine (siehe Kapitel 2.1 Restgefahren). Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden und die Zuverlässigkeit und Lebensdauer der...

  • Seite 14: Sicheres Arbeiten

    Allgemeines 1500Z/ZP 2 GEFAHR Art und Quelle der Gefahr: Lebensgefahr Folge: Tod / schwere Verletzung Wahrscheinlichkeit: steht unmittelbar bevor  Maßnahme zur Vermeidung der Gefahr WARNUNG Art und Quelle: Verletzungsgefahr Folge: Schwere Verletzung Wahrscheinlichkeit: möglicherweise  Maßnahme zur Vermeidung VORSICHT...

  • Seite 15: Abkürzungen

    1500Z/ZP 2 Allgemeines Abkürzungen Nachfolgende Abkürzungen können innerhalb der Anleitung verwendet werden. Abkürzung Abkürzung max. maximal Abb. Abbildung min. minimal Newtonmeter Min. Minuten km/h Kilometer pro Stunde usw. und so weiter Miles per hour evtl. eventuell inkl. inklusiv z.B. zum Beispiel ggf.

  • Seite 16: Identifikationsdaten

    Allgemeines 1500Z/ZP 2 Identifikationsdaten Maschinentyp: GEDA 1500Z/ZP 2 Seriennummer: 17019 _______________ Fabriknummer: 15T... _______________ Baujahr: Siehe Typenschild Dokumentation Version: 2019-05 BL157 DE 2019-05...

  • Seite 17: Name Und Adresse Des Herstellers

    1500Z/ZP 2 Allgemeines Name und Adresse des Herstellers GEDA-Dechentreiter GmbH & Co. KG Mertinger Straße 60 86663 Asbach-Bäumenheim Tel.: +49 (0)9 06 / 98 09-0 Fax: +49 (0)9 06 / 98 09-50 E-Mail: info@geda.de Web: www.geda.de Vertretungen des Herstellers Niederlassung Bergkamen Niederlassung Gera GEDA-Dechentreiter GmbH &...

  • Seite 18: Hinweise Auf Urheber Und Schutzrechte

    Allgemeines 1500Z/ZP 2 Hinweise auf Urheber und Schutzrechte Alle Unterlagen sind im Sinne des Urheberrechtsgesetzes geschützt. Die Weitergabe und Vervielfältigung von Unterlagen, auch auszugsweise, sowie eine Verwertung und Mitteilung ihres Inhaltes sind nicht gestattet, soweit nicht ausdrücklich schriftlich zugestanden. Bei der im Lieferumfang evtl. enthaltenen Software bzw.
  • Seite 19 Einbau und die Einstellung von Sicherheitseinrichtungen sowie für das Schweißen an tragenden Bauteilen. Zur Verwendung kommende Ersatz- und Verschleißteile müssen den von der Firma GEDA festgelegten technischen Anforderungen entsprechen. Dies ist bei Originalersatzteilen gewährleistet. Setzen Sie für die in diesem Handbuch beschriebenen Tätigkeiten nur qualifiziertes und/oder unterwiesenes Personal ein.

  • Seite 20: Bestimmungsgemäße Verwendung

    Allgemeines 1500Z/ZP 2 Bestimmungsgemäße Verwendung Der 1500Z/ZP 2 ist für den temporären Einsatz auf Baustellen geeignet. Für andere Einsatzorte bzw. - zwecke ist die schriftliche Zustimmung des Herstellers erforderlich. Der 1500Z/ZP 2 ist ein Baumaterialaufzug als auch eine Transportbühne, die vorübergehend errichtet wird und •...
  • Seite 21 1500Z/ZP 2 Allgemeines Ausrüstung der Transportbühne zum Betrieb nach EN16719 • Dach über der kompletten Bühne (siehe Kapitel 4.5.1). • Bühnenzugang Etage (siehe Kapitel 4.3.3) - als Schranke mit elektromagnetischer Verriegelung. - als Schranke mit mechanischer Verriegelung (zwei getrennten Handlungen), bzw.

  • Seite 22: Fachkraft Für Montage, Instandhaltung / Wartung

    • mit der Betriebsanleitung vertraut sein. • nationale Regeln beachten 1.8.3 Sachwidrige Verwendung Der 1500Z/ZP 2 • ist nicht für den permanenten Aufbau konzipiert. • darf nicht freistehend (ohne Verankerung) aufgebaut werden. • darf von Personen ohne Einweisung an der Maschine sowie von Kindern nicht bedient werden.

  • Seite 23: Allgemeine Sicherheitsinformationen

    1500Z/ZP 2 Allgemeine Sicherheitsinformationen Allgemeine Sicherheitsinformationen Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln konstruiert und gebaut. Dennoch können bei der Verwendung Gefahren für das Personal oder Dritte bzw. Schäden an der Maschine und anderen Sachwerten entstehen, z.B.

  • Seite 24: Sicherheitshinweise Für Das Bedienpersonal

    Allgemeine Sicherheitsinformationen 1500Z/ZP 2 Sicherheitshinweise für das Bedienpersonal Die Betriebsanleitung muss ständig am Einsatzort der Maschine griffbereit sein. Die Maschine darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung dieser Betriebsanleitung benutzt werden! Insbesondere Störungen, welche die Sicherheit beeinträchtigen können, müssen umgehend beseitigt werden! Die Maschine darf außerdem nur betrieben werden, wenn alle...

  • Seite 25: Sicherheitshinweise Zum Transport

    1500Z/ZP 2 Allgemeine Sicherheitsinformationen Sicherheitshinweise zum Transport Melden Sie Transportschäden und/oder fehlende Teile sofort dem Lieferanten. Tragen Sie während der Transportarbeiten Schutzhelme, Sicherheitsschuhe und Schutzhandschuhe! Treten Sie niemals unter schwebende Lasten! Verwenden Sie für den Transport zum Aufstellort ausschließlich geeignete, genormte und geprüfte Hebezeuge (Gabelstapler, Kran) und Anschlagmittel (Hebetraverse, Rundschlinge, Hebebänder,...

  • Seite 26: Sicherheitshinweise Zum Betrieb

    Allgemeine Sicherheitsinformationen 1500Z/ZP 2 Sicherheitshinweise zum Betrieb Die Maschine nur in technisch einwandfreiem Zustand sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen. Bei Arbeitsunterbrechung die Maschine am Hauptschalter ausschalten und gegen Einschalten mit Vorhängeschloss sichern. Die Maschine grundsätzlich gegen unbefugtes Benutzen sichern (spannungsfrei schalten)! In Situationen, die eine Gefahr für das Bedienpersonal oder die...

  • Seite 27: Sicherheitshinweise Instandhaltung Und Störungsbeseitigung

    1500Z/ZP 2 Allgemeine Sicherheitsinformationen Sicherheitshinweise Instandhaltung und Störungsbeseitigung Das Bedienpersonal ist vor Beginn über die Durchführung von Sonder- und Instandhaltungsarbeiten zu informieren. Vorgeschriebene oder in der Wartungsanleitung angegebene Fristen für wiederkehrende Prüfungen/Inspektionen sind einzuhalten. Der Instandhaltungsbereich ist, soweit erforderlich, weiträumig abzusichern! Grundsätzlich vor allen Wartungsarbeiten die Maschine...
  • Seite 28 Allgemeine Sicherheitsinformationen 1500Z/ZP 2 Die Maschine, und hier insbesondere Anschlüsse und Verschraubungen, sind zu Beginn der Wartung/Reparatur von Öl, Betriebsstoffen, Verschmutzungen und Pflegemittel zu reinigen. Es dürfen keine aggressiven Reinigungsmittel verwendet werden. Bei Wartungs- und Inspektionsarbeiten müssen gelöste Schraubverbindungen in den erforderlichen Drehmomenten stets wieder festgezogen werden! Schutzeinrichtungen nicht verändern, entfernen, umgehen oder...

  • Seite 29: Sicherheit Bei Arbeiten An Der Elektrik

    1500Z/ZP 2 Allgemeine Sicherheitsinformationen Sicherheit bei Arbeiten an der Elektrik Bei Störungen an der elektrischen Anlage der Maschine ist diese sofort am Hauptschalter auszuschalten und mit einem Schloss zu sichern bzw. am Netzstecker auszustecken! Arbeiten an elektrischen Ausrüstungen der Maschine dürfen nur Elektrofachkräfte entsprechend den elektrotechnischen Regeln...

  • Seite 30: Technische Daten

    Technische Daten 1500Z/ZP 2 Technische Daten Betriebs und Umgebungsbedingungen Die Maschine darf nur betrieben werden, wenn folgenden Betriebs- und Umgebungsbedingungen eingehalten werden: • Lagerung in Lufttrockenen Räumen, um Korrosion zu vermeiden. • Keine Erschütterungen und Schwingungen. • Keine aggressiven, korrosiven Stoffe.

  • Seite 31: Emissionen

    1500Z/ZP 2 Technische Daten Emissionen Schalldruckpegel: < 78 L Anzugsmomente Spezielle mechanische Verschraubungen mit Drehmomentkontrolle Mast - Elemente miteinander Anzugsmoment 150 Nm 110 lbf ft Schlüsselweite (SW) 24 mm Mastrohre Anzugsmoment 50 Nm 37 lbf ft 1 ½" Schellen 100 Nm 74 lbf ft 2 "...

  • Seite 32: Elektrische Anschlusswerte

    Technische Daten 1500Z/ZP 2 Elektrische Anschlusswerte Bauseits ist ein Baustromverteiler (nach IEC 60439-4:2005) mit einer Absicherung des Speisepunktes von - min. 3 x 32 A träge und eine - Fehlerstrom-Schutzeinrichtung (RCD) mit einem - Bemessungsfehlerstrom von max. 0,03 A erforderlich.

  • Seite 33: Geschwindigkeiten

    1500Z/ZP 2 Technische Daten Geschwindigkeiten Hubgeschwindigkeit Bauaufzug 24 m/min. (Außensteuerung) Transportbühne 12 m/min. (Bühnensteuerung) Im unteren Sicherheitsbereich 12 m/min. (0 - 2,0 m) Fangvorrichtung FV 40 Auslösegeschwindigkeit max. 36 m/min. Höhen Höhe des unteren ca. 2 m Sicherheitsbereichs Einstiegshöhe (Schwellenhöhe): mind.

  • Seite 34: Mast

    Technische Daten 1500Z/ZP 2 Mast UNI-X-Mast Es dürfen ausschließlich nur Original GEDA-Mastteile verwendet werden! UNI-X-MAST Uni-Mast (Artikel-Nr. 03350) (Artikel-Nr. 01150) Abb. 1: UNI-X-MAST Abb. 2: UNI-Mast Werden UNI-X-Mastteile und Uni-Mastteile gemischt montiert, gelten ausschließlich die Verankerungsabstände und Verankerungskräfte für den Uni-Mast! Länge...

  • Seite 35: Abb. 3: Verankerung Schematisch

    1500Z/ZP 2 Technische Daten Max. überkragende Mastlänge im Betrieb und bei der Montage max. Beladehöhe über letzter Verankerung Aufbauhöhe max. Max. vertikaler Abstand der Mastverankerungen Max. erste Mastverankerung Abb. 3: Verankerung schematisch Betrieb: Bühne A, C, D, E, ED, F, G, H, I 6,0 m Bühne B, BS, BL, BLL...
  • Seite 36 Technische Daten 1500Z/ZP 2 Neigung Mast max. Aufbauhöhe (H) bei vertikalem Aufbau in X- und Y-Richtung Beispiel 1 Beispiel 2 Aufbauhöhe = 50 m Aufbauhöhe = 100 m 50 m = 0,1 m 100 m = 0,2 m Neigung während und nach der Montage mit geeigneten Mitteln prüfen.

  • Seite 37: Tragfähigkeit, Maße Und Gewichte

    1500Z/ZP 2 Technische Daten Tragfähigkeit, Maße und Gewichte Kabeltopf mit Schleppkabel Gewicht 25 m Förderhöhe 72 kg 50 m Förderhöhe 90 kg 75 m Förderhöhe 108 kg 100 m Förderhöhe 126 kg Montagesteg Tragfähigkeit 120 kg Gewicht ca. 40 kg Hebetraverse Tragfähigkeit...

  • Seite 38: Bühne A

    Technische Daten 1500Z/ZP 2 3.8.1 Bühne A Abb. 4: Bühne A Tragfähigkeit Bauaufzug max. 2000 kg Transportbühne max. 2000 kg / 7 Personen 1900 kg + 1 1800 kg + 2 1700 kg + 3 1600 kg + 4 1500 kg + 5...

  • Seite 39: Abb. 5: Platzbedarf Bühne A

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 5: Platzbedarf Bühne A Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 1 x Laden 1 x Entladen Gewichte Grundeinheit mit Bühne 1370 kg Dach 30 kg Unterfahrschutz 18 kg BL157 DE 2019-05...

  • Seite 40: Bühne B

    Technische Daten 1500Z/ZP 2 3.8.2 Bühne B Abb. 6: Bühne B Tragfähigkeit Bauaufzug max. 1500 kg Transportbühne max. 1500 kg / 7 Personen 1400 kg + 1 1300 kg + 2 1200 kg + 3 1100 kg + 4 1000 kg + 5...

  • Seite 41: Abb. 7: Platzbedarf Bühne B

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 7: Platzbedarf Bühne B Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 1 x Laden 1 x Entladen Gewichte Grundeinheit mit Bühne 1580 kg Dach 56 kg Unterfahrschutz 33 kg BL157 DE 2019-05...

  • Seite 42: Bühne Bl

    Technische Daten 1500Z/ZP 2 3.8.3 Bühne BL Abb. 8: Bühne BL Tragfähigkeit Bauaufzug max. 1200 kg Transportbühne max. 1200 kg / 7 Personen 1100 kg + 1 1000 kg + 2 900 kg + 3 800 kg + 4 700 kg + 5...

  • Seite 43: Abb. 9: Platzbedarf Bühne Bl

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 9: Platzbedarf Bühne BL Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 1 x Laden 1 x Entladen Gewichte Grundeinheit mit Bühne 1670 kg Dach 78 kg Unterfahrschutz 45 kg BL157 DE 2019-05...

  • Seite 44: Bühne Bll

    Technische Daten 1500Z/ZP 2 3.8.4 Bühne BLL Abb. 10: Bühne BLL Tragfähigkeit Bauaufzug max. 850 kg Transportbühne max. 850 kg / 7 Personen 750 kg + 1 650 kg + 2 550 kg + 3 450 kg + 4 350 kg + 5...

  • Seite 45: Abb. 11: Platzbedarf Bühne Bll

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 11: Platzbedarf Bühne BLL Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 1 x Laden 1 x Entladen Gewichte Grundeinheit mit Bühne 1840 kg Dach 82 kg Unterfahrschutz 48 kg BL157 DE 2019-05...

  • Seite 46: Bühne Bs

    Technische Daten 1500Z/ZP 2 3.8.5 Bühne BS Abb. 12: Bühne BS Tragfähigkeit Bauaufzug max. 2000 kg Transportbühne max. 2000 kg / 7 Personen 1900 kg + 1 1800 kg + 2 1700 kg + 3 1600 kg + 4 1500 kg + 5...

  • Seite 47: Abb. 13: Platzbedarf Bühne Bs

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 13: Platzbedarf Bühne BS Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 1 x Laden 1 x Entladen Gewichte Grundeinheit mit Bühne 1580 kg Dach 74 kg Unterfahrschutz 43 kg BL157 DE 2019-05...

  • Seite 48: Bühne C

    Technische Daten 1500Z/ZP 2 3.8.6 Bühne C Abb. 14: Bühne C Tragfähigkeit Bauaufzug max. 2000 kg Transportbühne max. 2000 kg / 7 Personen 1900 kg + 1 1800 kg + 2 1700 kg + 3 1600 kg + 4 1500 kg + 5...

  • Seite 49: Abb. 15: Platzbedarf Bühne C

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 15: Platzbedarf Bühne C Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 2 x Laden 1 x Entladen Gewichte Grundeinheit mit Bühne 1560 kg Dach 114 kg Unterfahrschutz 33 kg BL157 DE 2019-05...

  • Seite 50: Bühne D

    Technische Daten 1500Z/ZP 2 3.8.7 Bühne D Abb. 16: Bühne D Tragfähigkeit Bauaufzug max. 2000 kg Transportbühne max. 2000 kg / 7 Personen 1900 kg + 1 1800 kg + 2 1700 kg + 3 1600 kg + 4 1500 kg + 5...

  • Seite 51: Abb. 17: Platzbedarf Bühne D

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 17: Platzbedarf Bühne D Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 2 x Laden 1 x Entladen Gewichte Grundeinheit mit Bühne 1560 kg Dach 114 kg Unterfahrschutz 33 kg BL157 DE 2019-05...

  • Seite 52: Bühne E

    Technische Daten 1500Z/ZP 2 3.8.8 Bühne E Abb. 18: Bühne E Tragfähigkeit Bauaufzug max. 2000 kg Transportbühne max. 2000 kg / 7 Personen 1900 kg + 1 1800 kg + 2 1700 kg + 3 1600 kg + 4 1500 kg + 5...

  • Seite 53: Abb. 19: Platzbedarf Bühne E

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 19: Platzbedarf Bühne E Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 2 x Laden 2 x Entladen Gewichte Grundeinheit mit Bühne 1635 kg Dach 114 kg Unterfahrschutz 33 kg BL157 DE 2019-05...

  • Seite 54: Bühne Ed

    Technische Daten 1500Z/ZP 2 3.8.9 Bühne ED Abb. 20: Bühne ED Tragfähigkeit Bauaufzug max. 2000 kg Transportbühne max. 2000 kg / 7 Personen 1900 kg + 1 1800 kg + 2 1700 kg + 3 1600 kg + 4 1500 kg + 5...

  • Seite 55: Abb. 21: Platzbedarf Bühne Ed

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 21: Platzbedarf Bühne ED Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 2 x Laden 2 x Entladen Gewichte Grundeinheit mit Bühne 1635 kg Dach 114 kg Unterfahrschutz 33 kg BL157 DE 2019-05...

  • Seite 56: Bühne Ed

    Technische Daten 1500Z/ZP 2 3.8.10 Bühne ED+ Abb. 22: Bühne ED+ Tragfähigkeit Bauaufzug max. 1600 kg Transportbühne max. 1600 kg / 7 Personen 1500 kg + 1 1400 kg + 2 1300 kg + 3 1200 kg + 4 1100 kg + 5...

  • Seite 57: Abb. 23: Platzbedarf Bühne Ed

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 23: Platzbedarf Bühne ED+ Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 2 x Laden 1 x Entladen (Laderampe groß) Gewichte Grundeinheit mit Bühne 1880 kg Dach 154 kg Unterfahrschutz -- kg (nicht lieferbar)

  • Seite 58: Bühne F

    Technische Daten 1500Z/ZP 2 3.8.11 Bühne F Abb. 24: Bühne F Tragfähigkeit Bauaufzug max. 2000 kg Transportbühne max. 2000 kg / 7 Personen 1900 kg + 1 1800 kg + 2 1700 kg + 3 1600 kg + 4 1500 kg + 5...

  • Seite 59: Abb. 25: Platzbedarf Bühne F

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 25: Platzbedarf Bühne F Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 2 x Laden 1 x Entladen Gewichte Grundeinheit mit Bühne 1785 kg Dach 150 kg Unterfahrschutz 49 kg BL157 DE 2019-05...

  • Seite 60: Bühne G

    Technische Daten 1500Z/ZP 2 3.8.12 Bühne G Abb. 26: Bühne G Tragfähigkeit Bauaufzug max. 2000 kg Transportbühne max. 2000 kg / 7 Personen 1900 kg + 1 1800 kg + 2 1700 kg + 3 1600 kg + 4 1500 kg + 5...

  • Seite 61: Abb. 27: Platzbedarf Bühne G

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 27: Platzbedarf Bühne G Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 2 x Laden 1 x Entladen Gewichte Grundeinheit mit Bühne 1785 kg Dach 150 kg Unterfahrschutz 49 kg BL157 DE 2019-05...

  • Seite 62: Bühne Gd

    Technische Daten 1500Z/ZP 2 3.8.13 Bühne GD Abb. 28: Bühne GD Tragfähigkeit Bauaufzug max. 2000 kg Transportbühne max. 2000 kg / 7 Personen 1900 kg + 1 1800 kg + 2 1700 kg + 3 1600 kg + 4 1500 kg + 5...

  • Seite 63: Abb. 29: Platzbedarf Bühne Gd

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 29: Platzbedarf Bühne GD Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 2 x Laden 1 x Entladen (Laderampe groß) Gewichte Grundeinheit mit Bühne 1840 kg Dach 150 kg Unterfahrschutz 49 kg...

  • Seite 64: Bühne H

    Technische Daten 1500Z/ZP 2 3.8.14 Bühne H Abb. 30: Bühne H Tragfähigkeit Bauaufzug max. 2000 kg Transportbühne max. 2000 kg / 7 Personen 1900 kg + 1 1800 kg + 2 1700 kg + 3 1600 kg + 4 1500 kg + 5...

  • Seite 65: Abb. 31: Platzbedarf Bühne H

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 31: Platzbedarf Bühne H Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 2 x Laden 2 x Entladen Gewichte Grundeinheit mit Bühne 1840 kg Dach 150 kg Unterfahrschutz 49 kg BL157 DE 2019-05...

  • Seite 66: Bühne I

    Technische Daten 1500Z/ZP 2 3.8.15 Bühne I Abb. 32: Bühne I Tragfähigkeit Bauaufzug max. 2000 kg Transportbühne max. 2000 kg / 7 Personen 1900 kg + 1 1800 kg + 2 1700 kg + 3 1600 kg + 4 1500 kg + 5...

  • Seite 67: Abb. 33: Platzbedarf Bühne I

    1500Z/ZP 2 Technische Daten Maße / Platzbedarf Abb. 33: Platzbedarf Bühne I Höhe 2,5 m (2,75 m mit Dach) Anzahl Zugänge 2 x Laden 1 x Entladen Gewichte Grundeinheit mit Bühne 1785 kg Dach 150 kg Unterfahrschutz 49 kg BL157 DE 2019-05...

  • Seite 68: Betrieb

    Betrieb 1500Z/ZP 2 Betrieb Der 1500Z/ZP 2 darf nur von einer vom Unternehmer bestimmten und befähigten Person bedient werden. Diese Person muss mit der Betriebsanleitung vertraut sein, über ausreichende Erfahrung verfügen und über die bestehenden Gefahren im Umgang mit Hebezeugen unterrichtet sein.

  • Seite 69: Besondere Sicherheitshinweise Für Den Betrieb Als Baumaterialaufzug

    1500Z/ZP 2 Betrieb 4.1.1 Besondere Sicherheitshinweise für den Betrieb als Baumaterialaufzug • Die Bedienung des Baumaterialaufzuges hat außerhalb des Gefahrenbereichs zu erfolgen. • Die Bedienperson muss die Bühne immer beobachten können. • Die Personenbeförderung ist verboten! • Zum Durchführen von Montage- und Wartungsarbeiten auf Transportbühne umschalten.

  • Seite 70: Inbetriebnahme

    Betrieb 1500Z/ZP 2 Inbetriebnahme Hauptschalter Kontrollleuchte Betriebsbereit Steckdose [blau] für Bodensteuerung bzw. Handsteuerung Steckdose [rot] für Elektromodule an den Etagensicherungstüren (oder Blindstecker während der Montage) Abb. 34: Schaltkasten Bodenstation Nur mit Bodenumwehrung 2,00 m mit Schiebetür Steckvorrichtung [grau] für Bodenumwehrung 2 m mit Schiebetür (oder...

  • Seite 71: Abb. 35: Wahlschalter Betriebsart Betrieb

    1500Z/ZP 2 Betrieb Schaltkasten Schlitten  Der Schlüsselschalter (10) auf Stellung 0 schalten und Schlüssel abziehen. Abb. 35: Wahlschalter Betriebsart Betrieb Um falsche Bedienung während des Betriebs zu vermeiden muss der Schlüssel abgezogen werden. BL157 DE 2019-05...

  • Seite 72: Sicherheitskontrolle Vor Arbeitsbeginn

    Betrieb 1500Z/ZP 2 4.2.1 Sicherheitskontrolle vor Arbeitsbeginn Probefahrt mit leerer Bühne durchführen und kontrollieren, ob der gesamte Fahrweg der Bühne frei ist. Die Bühne muss sofort stoppen, wenn • ein NOT-HALT-Knopf gedrückt wird. • der AUF-Endschalter angefahren wird. • der AB-Endschalter angefahren wird.

  • Seite 73: Bedienung / Funktion

    1500Z/ZP 2 Betrieb Bedienung / Funktion Abb. 36: Maschine Übersicht Mastteil Bühnenzugang Bodenstation (Rampe/Tür) Mastverankerung Bühnenzugang Gebäude Kabelführung (Schranke mit Laderampe) Grundmast mit Fußteil Dach Kabeltopf Etagensicherungstür "Comfort" Bodenumwehrung Etagensicherungstür "Standard" Etagensicherungstür "VARIO" BL157 DE 2019-05...

  • Seite 74: Sicherung Der Untersten Haltestelle (Bodenstation)

    Betrieb 1500Z/ZP 2 4.3.1 Sicherung der untersten Haltestelle (Bodenstation) Die unterste Haltestelle muss gegen unbefugten Zutritt gesichert und gekennzeichnet werden. GEFAHR Lebensgefahr durch abwärts fahrende Bühne  Während des Betriebes niemals innerhalb der Absperrung/Bodenumwehrung aufhalten.  Bei Arbeiten innerhalb der Bodenumwehrung Hauptschalter ausschalten und gegen Einschalten sichern.

  • Seite 75: Absperrung

    1500Z/ZP 2 Betrieb 4.3.1.1 Absperrung Die Absperrung darf nur in Kombination mit dem montierten Unterfahrschutz verwendet werden! Abb. 37: Absperrung WARNUNG Verletzungsgefahr durch fehlende Sicht  Die Bedienperson muss immer kontrolliere, ob der Fahrweg zur Bodenstation frei ist! BL157 DE 2019-05...

  • Seite 76: Bodenumwehrung 1,10 M Mit Schranke (Option)

    Betrieb 1500Z/ZP 2 4.3.1.2 Bodenumwehrung 1,10 m mit Schranke (Option) Abb. 38: Bodenumwehrung 1,10 m mit Schranke Höhe = 1,10 m Abstand zu bewegten Aufzugsteilen = min. 0,5 m Öffnen  Schranke nach oben schwenken. Schließen  Schranke absenken, bis sie auf dem Pfosten der Umwehrung aufliegt.

  • Seite 77: Schiebetür Für Bodenumwehrung 2,00 M (Option)

    1500Z/ZP 2 Betrieb 4.3.1.3 Schiebetür für Bodenumwehrung 2,00 m (Option) Alternativ zur Bodenumwehrung 1,10 m mit Schranke kann die Bodenumwehrung 2,00 m mit Schiebetür montiert werden. Die Schiebetür für die Bodenumwehrung wird an der Zugangsseite montiert und muss bauseitig z.B. mit einem Bauzaun um die Grundeinheit erweitert werden.

  • Seite 78: Abb. 40: Schiebetür Schloss Entriegeln

    Betrieb 1500Z/ZP 2 Öffnen  Taste (1 / 2) drücken und gedrückt halten, bis die Tür aus dem Schloss geschoben ist. Abb. 40: Schiebetür Schloss entriegeln  Schiebetür am Türgriff (3) bzw. am Schutzbügel (4) aufschieben. Abb. 41: Schiebetür öffnen Schließen...

  • Seite 79: Abb. 43: Schiebetür Für Bodenumwehrung Geöffnet

    1500Z/ZP 2 Betrieb Abb. 43: Schiebetür für Bodenumwehrung geöffnet Betrieb mit Schiebetür und hoher Bodenumwehrung - AB-Fahrt ohne am unteren Sicherheitsbereich anzuhalten. - Steuerung von der Etage aus bis zur Bodenstation. Notentriegelung Türschloss von außen  Dreikantschlüssel (2) auf den Dreikantbolzen (1) des Türschlosses stecken und im...

  • Seite 80: Abb. 45: Türschloss Entriegelt

    Betrieb 1500Z/ZP 2 Türschloss von innen  Betätigungshebel (3) auf die entgegengesetzte Richtung drehen, um das Türschloss zu entriegeln. Abb. 45: Türschloss entriegelt  Nach der Notentriegelung den Betätigungshebel (3) wieder zurückdrehen. Abb. 46: Türschloss verriegelt BL157 DE 2019-05...

  • Seite 81: Bühnenzugang Bodenstation

    1500Z/ZP 2 Betrieb 4.3.2 Bühnenzugang Bodenstation Dieser Zugang der Bühne kann nur geöffnet werden, wenn sich die Bühne vom AB-Endschalter gestoppt an der Bodenstation befindet. 4.3.2.1 Beladetür / Rampe Abb. 47: Beladetür Verriegelung Öffnen  Entriegelungshebel (1) hochziehen und Tür öffnen.

  • Seite 82: Abb. 48: Notentriegelung Rampe / Beladetür Außen

    Betrieb 1500Z/ZP 2 Notentriegelung Bei Stromausfall, kann der Bühnenzugang Bodenstation manuell entriegelt werden. Rampe/Tür öffnen  Dreikantschlüssel (3) in das Schloss stecken.  Schlüssel drehen und gleichzeitig den Türverriegelungshebel (1) drücken.  Dreikantschlüssel (3) abziehen. Abb. 48: Notentriegelung Rampe / Beladetür außen Abb.

  • Seite 83: Bühnenzugang Etage

    1500Z/ZP 2 Betrieb 4.3.3 Bühnenzugang Etage Der Zugang zur Etage / zum Gerüst ist mit einer Schranke gesichert. Beim Öffnen der Schranke klappt automatisch die Laderampe nach unten. Die geöffnete Laderampe entriegelt die Etagensicherungstür. Abb. 51: Bühnenzugang Etage 4.3.3.1 Schranke mit mechanischer Verriegelung Die Schranke darf nur geöffnet...

  • Seite 84: Abb. 53: Schranke Mit Mechanischer Verriegelung Öffnen

    Betrieb 1500Z/ZP 2 Um die Schranke zu öffnen sind zwei getrennte Handlungen notwendig. Öffnen  Bügel der Schrankenverriegelung (1A) zum Griff der Schranke (1) drücken.  Schranke (1) hochschwenken. Die Laderampe wird geöffnet. Abb. 53: Schranke mit mechanischer Verriegelung öffnen Schließen...

  • Seite 85: Schranke Mit Elektromagnetischer Verriegelung

    1500Z/ZP 2 Betrieb 4.3.3.2 Schranke mit elektromagnetischer Verriegelung Die Schranke ist immer verriegelt und wird an der Etage (von der ETAGEN Halteschiene) automatisch entriegelt. Die Schranke mit Laderampe kann nur an der Etage vor einer Etagensicherungstür geöffnet werden. Abb. 55: Schranke mit elektromechanischer Verriegelung Öffnen...

  • Seite 86: Schließen

    Betrieb 1500Z/ZP 2 Schließen  Schranke (1) vorsichtig absenken bis sie in der Verriegelung einrastet. Die Laderampe schließt sich automatisch. Die Schranke muss ca. 45° geöffnet sein, um die Steuerung auf Außensteuerung umzuschalten. Notentriegelung  Dreikantschlüssel (2) in das Schloss stecken.

  • Seite 87: Entladerampe Bei Großen Bühnen

    1500Z/ZP 2 Betrieb 4.3.4 Entladerampe bei großen Bühnen Schranke mit Entladerampe 2,82 m und mechanische Verriegelung Die Bühne ED, ED+ und GD sind mit großer Entladerampe ausgerüstet. Um die Schranke zu öffnen sind zwei getrennte Handlungen notwendig. Abb. 58: Schranke mit Laderampe 2,82 m Öffnen...

  • Seite 88: Abb. 60: E-Schranke Mit Laderampe 2,82 M

    Betrieb 1500Z/ZP 2 Elektrisch angetriebene Schranke mit Laderampe 2,82 m Die Bühne ED, ED+ und GD können mit elektrisch angetriebener, großen Entladerampe ausgestattet werden. Die elektrisch angetriebene Laderampe kann von der Bühne oder von der Etage aus bedient werden. Abb. 60: E-Schranke mit Laderampe 2,82 m Die Verriegelung der Schranken muss vor dem Öffnen entriegelt...

  • Seite 89: Abb. 61: Elektrisch Angetriebene Laderampe Entriegeln

    1500Z/ZP 2 Betrieb Abb. 61: Elektrisch angetriebene Laderampe entriegeln Abb. 62: Steuerung Entladerampe NOT-Halt Öffnen  Hebel (5) nach oben drücken bis er einrastet.  AUF-Taste (7) drücken bis die Rampe abgeschaltet hat und der Signalton verstummt. Schließen  AB-Taste (8) drücken und gedrückt halten bis die Rampe geschlossen ist und der Signalton verstummt.

  • Seite 90: Sicherung Der Lade- Und Entladestellen

    Absturzes aus mehr als 2 m Höhe besteht, müssen Absturzsicherungen angebracht werden, die ein Abstürzen von Personen verhindern. Für die geprüften und abgenommenen GEDA-Aufzüge sind nur Etagensicherungstüren zugelassen, die in Verbindung mit der Bühne einen sicheren Übertritt zum Gebäude gewährleisten.

  • Seite 91: Abb. 64: Etagensicherungstür "Standard" Geschlossen (Plane)

    1500Z/ZP 2 Betrieb Etagensicherungstür "Standard" geschlossen (Plane) (Option nach EN16719) Mit dem Umbausatz Artikel-Nr. 1130276 kann die Etagensicherungstür "Standard" nachträglich mit einer Plane geschlossen werden. Diese Etagensicherungstüren können nur nach dem vollständigen Ausklappen der Laderampe geöffnet werden. Abb. 64: Etagensicherungstür "Standard" geschlossen (Plane) Öffnen...

  • Seite 92: Etagensicherungstür "Comfort

    Betrieb 1500Z/ZP 2 4.3.5.2 Etagensicherungstür "Comfort" Diese Etagensicherungstür kann nur geöffnet werden, wenn die ausgeklappte Entladerampe auf der Schwelle der Etagensicherungstür aufliegt. Abb. 66: Etagensicherungstür "Comfort" Nr. 01212 Etagensicherungstür "Comfort" geschlossen (Plane) (Option nach EN 16719) Mit dem Umbausatz Artikel-Nr. 1130296 kann die Etagensicherungstür "Comfort"...

  • Seite 93: Abb. 68: Etagensicherungstür "Comfort" Geschlossen (Lochblech)

    1500Z/ZP 2 Betrieb Etagensicherungstür "Comfort" geschlossen (Lochblech) (Option nach EN 16719) Abb. 68: Etagensicherungstür "Comfort" geschlossen (Lochblech) Etagensicherungstür "Comfort Maxi" Abb. 69: Etagensicherungstür "Comfort Maxi" Nr. 01213 Öffnen  Den Hebel (2A) in Pfeilrichtung drücken und Schiebetür (2) aufschieben. Schließen ...

  • Seite 94: Etagensicherungstür "Vario

    Betrieb 1500Z/ZP 2 4.3.5.3 Etagensicherungstür "VARIO" (Option nach EN16719) Diese Etagensicherungstür kann nur geöffnet werden, wenn die Rampenverriegelung der Bühnenladerampe bzw. dem Fahrkorb betätigt wurde. Abb. 71: Etagensicherungstür "VARIO" Nr. 68000 Etagensicherungstür "VARIO MAXI" Abb. 72: Etagensicherungstür "VARIOMAXI" Nr. 68100...

  • Seite 95: Abb. 73: Etagensicherungstür "Vario" Öffnen/Schließen

    1500Z/ZP 2 Betrieb Öffnen  Kugelgriff (3A) zum Entriegeln des Türblatts heben und Türblatt (3) aufschieben. Schließen  Türblatt (3) zuschieben bis der Kugelgriff (3A) nach unten rastet. Abb. 73: Etagensicherungstür "VARIO" öffnen/schließen Notentriegelung  Dreikantschlüssel (4) in das Schloss stecken.

  • Seite 96: Steuerungen

    Betrieb 1500Z/ZP 2 4.3.6 Steuerungen 4.3.6.1 Funktionsbeschreibung Die Betriebsart „Transportbühne“ (Bühnensteuerung) muss aktiviert werden. Der Bühnenführer muss die Bühnensteuerung am Schlüsselschalter der Bühnensteuerung nach jedem Betreten der Bühne aktivieren. Zur Bestätigung leuchtet ebenfalls die entsprechende Kontrollleuchte über der Bühnensteuerung. Die Betriebsart „Bauaufzug“ (Außensteuerung) ist automatisch aktiviert.
  • Seite 97 1500Z/ZP 2 Betrieb • Die Bühnenöffnungen (Schranke, Tür/Rampe, Montageschutz, Montagesteg) sind elektrisch überwacht und unterbrechen beim Öffnen den Sicherheitskreis, sodass die Bühne sofort stoppt bzw. nicht losfährt. - Der Zugang an der Bodenstation kann nur geöffnet werden, wenn sich die Bühne an der Bodenstation befindet.
  • Seite 98 Betrieb 1500Z/ZP 2 Verwendung als Transportbühne / Kletterbühne Bei Transportbühnen mit Personenbeförderung für den Betrieb nach EN16719 muss • ein Dach • gebäudeseitig ein Bühnenzugang mit Schranke, die mit zwei getrennten Handlungen zu bedienen ist • ein Unterfahrschutz und Absperrung oder •...

  • Seite 99: Bedienung Als Bauaufzug (Außensteuerung)

    1500Z/ZP 2 Betrieb 4.3.6.2 Bedienung als Bauaufzug (Außensteuerung) [Bodensteuerung und Elektromodule an den Etagen] Beladetür / Rampe, Schranke mit Entladerampe und Montagesteg müssen geschlossen und eingerastet sein. Der Montageschutz muss oben eingehängt sein. NOT-Halt- Taste Betriebsart Schlüsselschalter -Anzeige (Außensteuerung aktiv) ...

  • Seite 100: Bodensteuerungen

    Betrieb 1500Z/ZP 2 Bodensteuerungen Mit der Bodensteuerung kann die Bühne aus höhergelegenen Haltestellen bis zur Bodenstation geholt bzw. zu einer Etage hochgefahren werden. Wahlschalter (13) auf Stellung "I" (Totmannsteuerung/HAND) Bodensteuerung / Handsteuerung NOT-Halt-Taste AUF-Taste AB-Taste Wahlschalter HAND (I) - AUTOMATIK (II) Abb.
  • Seite 101 1500Z/ZP 2 Betrieb AUF-Fahrt  AUF-Taste (3) drücken und gedrückt halten. Die Bühne fährt nur, solange die AUF-Taste (3) gedrückt wird. Die Bühne überfährt die ETAGEN Haltschiene und stoppt durch den AUF- Endschalter. AB-Fahrt  AB-Taste (4) drücken und gedrückt halten.

  • Seite 102: Abb. 78: Bodensteuerung/Handsteuerung (Stellung Ii)

    Betrieb 1500Z/ZP 2 Wahlschalter (13) auf Stellung "II" (Automatikfahrt) Bodensteuerung / Handsteuerung NOT-Halt-Taste AUF-Taste AB-Taste Wahlschalter HAND (I) - AUTOMATIK (II) Abb. 78: Bodensteuerung/Handsteuerung (Stellung II) Bodensteuerung für Bodenumwehrung NOT-Halt-Taste AUF-Taste AB-Taste Wahlschalter HAND - AUTOMATIK Abb. 79: Bodensteuerung für...
  • Seite 103 1500Z/ZP 2 Betrieb AUF-Fahrt  AUF-Taste (3) drücken und gedrückt halten. Die Bühne fährt im unteren Sicherheitsbereich nur, solange die AUF- Taste (3) gedrückt wird.  Nach Überschreiten dieses Sicherheitsbereiches die AUF-Taste (3) loslassen. Die Bühne fährt automatisch bis zur nächsten Etage weiter und stoppt dort.

  • Seite 104: Abb. 80: Elektromodul Für Etagensicherungstür

    Betrieb 1500Z/ZP 2 Elektromodul für Etagensicherungstüren Das Elektromodul ist an Etagensicherungstüren anzubauen, wenn örtliche Bestimmungen eine elektrische Überwachung der Etagen- Schiebetür vorschreiben oder eine Steuerung von einer oberen Haltestelle aus benötigt wird. Das Steuern von der Haltestelle aus ist nur in der Betriebsart „Bauaufzug“...

  • Seite 105: Bedienung Als Transportbühne (Bühnensteuerung)

    1500Z/ZP 2 Betrieb 4.3.6.3 Bedienung als Transportbühne (Bühnensteuerung) Die Bedienung der Transportbühne ist nur von der Bühne aus in Totmannsteuerung möglich. Die Bühne fährt nur, solange der Bedienknopf gedrückt wird. Die Bühnensteuerung darf nur bei ausreichender Helligkeit (mindestens 50 lx) benutzt werden! Nur an den installierten Etagensicherungstüren darf die Bühne an...
  • Seite 106 Betrieb 1500Z/ZP 2  Schlüssel in den Schlüsselschalter (5) stecken.  Schlüssel kurz nach rechts schalten, um die Bühnensteuerung zu aktivieren.  Schlüssel loslassen.  Die LED-Anzeige (7) der gewählten Betriebsart leuchtet. Nur die Bühnensteuerung ist aktiviert. Mit aktivierter Bühnensteuerung ist die Maschine als Transportbühne zu verwenden.
  • Seite 107 1500Z/ZP 2 Betrieb AB-Fahrt  AB-Taste (4) drücken und gedrückt halten.  Die Bühne fährt nur, solange die AB-Taste (4) gedrückt wird. AB-Fahrt stoppen  AB-Taste (4) loslassen.  Die Bühne fährt nach unten und bleibt automatisch über dem unteren Sicherheitsbereich stehen.

  • Seite 108: Steuerung Für Sonderbetrieb

    Betrieb 1500Z/ZP 2 4.3.7 Steuerung für Sonderbetrieb 4.3.7.1 Bedienung zur Montage Die Bedienung zur Montage ist nur von der Bühne aus in Totmannsteuerung möglich. Die Bühne fährt nur, solange der Bedienknopf gedrückt wird. Rampe, Schranke mit Entladerampe und Montagesteg müssen geschlossen und eingerastet sein.

  • Seite 109: Abb. 83: Bühnensteuerung Zur Montage

    1500Z/ZP 2 Betrieb NOT-Halt- Taste -Taste -Taste -Anzeige Betriebsart Transportbühne ist aktiviert Nur die hier beschriebenen Tasten sind zur Montage freigeschaltet! Abb. 83: Bühnensteuerung zur Montage AUF-Fahrt  AUF-Taste (3) drücken und gedrückt halten.  Die Bühne fährt nur, solange die AUF-Taste (3) gedrückt ist.

  • Seite 110: Fangprobensteuerung

    Betrieb 1500Z/ZP 2 WARNUNG Verletzungsgefahr durch abwärts fahrende Bühne  Vergewissern Sie sich, dass der Fahrweg nach unten frei ist.  Erst danach darf die Fahrt nach unten fortgesetzt werden.  Die AB-Taste (4) erneut drücken und gedrückt halten. Es ertönt ein Warnton und nach ca. 3 Sekunden fährt die Bühne los und stoppt am AB-Endschalter.

  • Seite 111: Stillsetzen Im Notfall

    1500Z/ZP 2 Betrieb 4.3.8 Stillsetzen im Notfall In Situationen, die eine Gefahr für das Bedienpersonal oder der Transportbühne bedeuten, kann die Bühne durch Drücken einer NOT- HALT-Taste stillgesetzt werden. Eine NOT-HALT-Schlagtaste befindet sich an jeder Steuerstelle. Abb. 85: NOT-HALT-Taste NOT-HALT-Schlagtaster sind mit einem Rastmechanismus ausgestattet und bleiben betätigt, bis sie manuell wieder entriegelt...

  • Seite 112: Arbeitsunterbrechung - Arbeitsende

    Betrieb 1500Z/ZP 2 Arbeitsunterbrechung – Arbeitsende Maschine bei Arbeitsunterbrechung und Arbeitsende ausschalten und sichern.  Bühne nach unten fahren, bis sie am AB-Endschalter stoppt. Bei Frostgefahr Bühne etwas hochfahren, sodass der AB- Endschalter frei ist.  Bühne entladen.  Schlüssel am Schlüsselschalter der Bühnensteuerung abziehen.

  • Seite 113: Ausrüstung

    1500Z/ZP 2 Betrieb Ausrüstung 4.5.1 Dächer GEFAHR Lebensgefahr durch herabfallende Teile  Zum Personentransport muss bei Maschinen nach EN16719 ein Dach montiert sein. Funktion: Schutz von Personen vor herabfallenden Teilen. Schutz vor direkter Sonneneinstrahlung / Regen- und Schneeschutz. Dach mit Montageöffnung Dach Bühne A, B, BS...

  • Seite 114: Abb. 88: Dach Mit Zwei Montageöffnungen

    Betrieb 1500Z/ZP 2 Dach Bühne C, D, E, ED, ED+, F, G, GD, H, I Abb. 88: Dach mit zwei Montageöffnungen Dach Montageöffnungen BL157 DE 2019-05...

  • Seite 115: Montagesteg

    1500Z/ZP 2 Betrieb 4.5.2 Montagesteg Der Montagesteg darf nur während der Montage bzw. zur Wartung benutzt werden. Der Montagesteg ist eine schmale ausklappbare Plattform, mit deren Hilfe es möglich ist, die Mastteile ausschließlich von der Bühne aus zu verankern (also auch vor einer Fassade, ohne vorgebautes Gerüst).

  • Seite 116: Überfahr- Und Kabelschutz

    Betrieb 1500Z/ZP 2 4.5.3 Überfahr- und Kabelschutz Bevor das Antriebsritzel aus der Zahnstange fährt (z.B. bei der Montage) oder zu starker Zug auf den Schleppkabelhalter (1) wirkt, schaltet der Näherungsschalter (2) ab. Abb. 90: Überfahr- und Kabelschutz Richtiger Abstand vom Näherungsschalter zur Zahnstange 3- 5 mm.

  • Seite 117: Dokumenten- Und Werkzeugbox

    1500Z/ZP 2 Betrieb 4.5.4 Dokumenten- und Werkzeugbox Die Dokumenten- und Werkzeugbox enthält: • 1 x Dreikantschlüssel zur NOT- Entriegelung Türverriegelung und der Schranke mit elektromagnetischer Verriegelung. Abb. 91: Dokumentenbox Die Dokumenten- und Werkzeugbox soll enthalten: • Betriebs- und Wartungsanleitung der Maschine •...

  • Seite 118: Betriebsstundenzähler

    Betrieb 1500Z/ZP 2 4.5.5 Betriebsstundenzähler Zum Erfassen der Betriebsdauer (Laufzeit des Motors) ist ein Betriebsstundenzähler (1) im Schaltkasten des Schlittens eingebaut. Abb. 92: Betriebsstundenzähler Zum Ablesen des Zählers muss der Schaltkasten geöffnet werden. Der Schaltkasten darf nur von einer Elektrofachkraft geöffnet werden.

  • Seite 119: Zubehör

    1500Z/ZP 2 Betrieb Zubehör 4.6.1 Unterfahrschutz Bei Bühnen mit Unterfahrschutz reicht als Sicherung der Bodenstation eine Absperrung oder eine Bodenumwehrung 1,10 m mit Endschalter überwachter Schranke! Funktion: Schutz der Transportbühne vor Beschädigungen durch Auffahren auf Hindernisse. WARNUNG Verletzungsgefahr durch abwärts fahrende Bühne ...

  • Seite 120: Halter Für Individuellen Anlegerahmen

    Betrieb 1500Z/ZP 2 4.6.2 Halter für individuellen Anlegerahmen Der Halter kann optional bei Betrieb ohne Dach an alle Bühnen montiert werden. Ladung (z. B. Gerüstrohre), die höher ist als die Bühne, können mit diesem Halter (1) gegen Umfallen gesichert transportiert werden.

  • Seite 121: Kabeltopfabdeckung

    Abb. 95: Kabeltopfabdeckung 4.6.4 Kältepaket Der 1500Z/ZP 2 darf bis zu einer Temperatur von -20°C eingesetzt werden. In Länder, in denen auch bei tieferen Temperaturen gearbeitet wird, empfiehlt sich der Einbau eines Kältepaketes. Ein Thermostat im Schaltkasten der Bühne schaltet bei Temperaturen unter -20°Celsius die...

  • Seite 122: Mastaufbauhilfe

    Betrieb 1500Z/ZP 2 4.6.5 Mastaufbauhilfe Mit der Mastaufbauhilfe können Mastteile leicht auf den montierten Mast gehoben bzw. abgesetzt werden. Funktion: Anheben, Positionieren von Mastteilen bei der Montage / Demontage. Abb. 97: Anheben, Positionieren von Mastteilen Abb. 98: Mastaufbauhilfe 1500 Z/ZP...

  • Seite 123: Störungen - Diagnose - Reparatur

    1500Z/ZP 2 Störungen - Diagnose - Reparatur Störungen - Diagnose - Reparatur WARNUNG Verletzungsgefahr durch unsachgemäße Störungssuche und Störungsbehebung  Störungssuche und Behebung nur von speziell dafür geschultem und autorisiertem Personal durchführen lassen.  Vor jeder Störungssuche die Bühne nach Möglichkeit nach unten fahren und entladen! ...

  • Seite 124: Diagnosesystem

    Störungen - Diagnose - Reparatur 1500Z/ZP 2 Diagnosesystem Das Diagnosesystem dient zur schnellen und leichten Identifizierung von Schaltzuständen der Endschalter und NOT-HALT-Tasten. Nach Eingabe des Fahrbefehls darf nur noch die grüne Diode leuchten. Sollte dies nicht der Fall sein, muss die entsprechende Funktion bzw.

  • Seite 125: Störungstabelle

    1500Z/ZP 2 Störungen - Diagnose - Reparatur Störungstabelle Nachfolgende finden Sie mögliche Störungen sowie die entsprechende Abhilfe. Störung Ursache Abhilfe Grüne Kontrollleuchte aus Netzstecker ausgesteckt Netzstecker einstecken Hauptschalter aus Hauptschalter einschalten Leuchtmittel defekt Leuchtmittel wechseln Phasenausfall Phasen messen Phasenfolge falsch...
  • Seite 126 Störungen - Diagnose - Reparatur 1500Z/ZP 2 Bühne fährt nur abwärts Ist der AUF-Endschalter AUF-Endschalter funktionstüchtig prüfen/austauschen Abstand Näherungsschalter zur Abstand zur Zahnstange Überwachung der Zahnstange einstellen (3-7 mm) zu groß Bühne zu hoch gefahren (siehe Kapitel 5.3.2) Etagen-Endschalter oben...

  • Seite 127: Störung Beheben

    1500Z/ZP 2 Störungen - Diagnose - Reparatur Störung beheben 5.3.1 Motor bringt nicht die volle Leistung • Spannungsabfall von mehr als 10% der Nennspannung. • Zuleitung mit höherem Leitungsquerschnitt wählen. • Bei Überlastung schalten die eingebauten Thermoschalter den Steuerstrom ab. Nach einer gewissen Abkühlzeit kann wieder weitergearbeitet werden (evtl.

  • Seite 128: Abb. 100: Bedienung Fangprobensteuerung

    Störungen - Diagnose - Reparatur 1500Z/ZP 2 VORSICHT Verletzungsgefahr durch Fehlbedienung  Das Freifahren mit der Fangprobensteuerung darf nur von einer befähigten Person durchgeführt werden, die vom Unternehmer bestimmt ist und aufgrund ihrer Ausbildung oder Kenntnisse und praktischer Erfahrung die Gefahren abschätzen und beurteilen kann.

  • Seite 129: Überlastwarneinrichtung Hat Ausgelöst

    1500Z/ZP 2 Störungen - Diagnose - Reparatur 5.3.4 Überlastwarneinrichtung hat ausgelöst Die Bühne ist mit einer Überlastwarneinrichtung ausgerüstet, die bei Überladung der Bühne ein Losfahren verhindert. Bei überladener Bühne leuchtet in der Bühne eine rote Kontrollleuchte.  Last in der Bühne reduzieren, bis die rote Kontrollleuchte (8) erlischt.

  • Seite 130: Fangvorrichtung Hat Ausgelöst

    Störungen - Diagnose - Reparatur 1500Z/ZP 2 5.3.5 Fangvorrichtung hat ausgelöst Die Bühne ist mit einer Fangvorrichtung ausgerüstet, die bei Übergeschwindigkeit die Bühne abbremst. Nach dem Ansprechen der Fangvorrichtung ist eine Weiterfahrt nicht möglich. WARNUNG Lebensgefahr durch Auslösen der Fangvorrichtung ...

  • Seite 131: Abb. 104: Fangvorrichtung Mit Endschalter

    1500Z/ZP 2 Störungen - Diagnose - Reparatur  An der Fangvorrichtung die Sicherungsmutter (4) lösen.  Schutzhaube (5) der Fangvorrichtung so weit nach links drehen, bis die Endschalterfahne (6) in die Nut der Schutzhaube einrastet.  Sicherungsmutter wieder festdrehen. Abb. 104: Fangvorrichtung mit Endschalter Die Fangvorrichtung muss nach dem Fangvorrichtungseingriff auf Beschädigung überprüfen werden.

  • Seite 132: Bergung Der Bühne

    Störungen - Diagnose - Reparatur 1500Z/ZP 2 Bergung der Bühne Eine Bergung kann notwendig werden z. B. • bei fehlender Netzspannung. • bei Störungen der elektrischen Anlage. • durch den Ausfall der Antriebe. • durch Auslösen der Fangvorrichtung. Sollte sich der Wärter/Bühnenführer bei der Organisation und Durchführung der Bergungsarbeiten nicht sicher und qualifiziert...

  • Seite 133: Maßnahmenplan Bergung

    1500Z/ZP 2 Störungen - Diagnose - Reparatur 5.4.2 Maßnahmenplan Bergung Maßnahme 1: Überprüfung der Betriebsart. Die LED-Anzeige (7) muss bei aktivierter Bühnensteuerung leuchten!  Falls die LED-Anzeige (7) nicht leuchtet, muss die Bühnensteuerung am Schlüsselschalter (5) aktiviert werden.  Schlüssel kurz nach rechts schalten um die Bühnensteuerung zu...
  • Seite 134 Störungen - Diagnose - Reparatur 1500Z/ZP 2 Maßnahme 2: Selbstbergung mit NOT-Ablass. Auslösen der Fangvorrichtung Um zu vermeiden, dass die Fangvorrichtung eingreift, muss das Betätigen der Bremslüfthebel mit äußerster Vorsicht geschehen. Hat die Fangvorrichtung einmal eingegriffen kann die Bühne nicht mehr gefahren werden und muss angehoben werden.

  • Seite 135: Abb. 106: Seil Für Bremse Lüften

    1500Z/ZP 2 Störungen - Diagnose - Reparatur Die Bremslüfthebel (1) stecken in den Schutzblechen der Antriebe. Abb. 106: Seil für Bremse lüften Bremslüfthebel Seil für Bremse lüften Halterung Umlenkblech BL157 DE 2019-05...

  • Seite 136: Abb. 107: Montageschutzblech Demontieren

    Störungen - Diagnose - Reparatur 1500Z/ZP 2 Abb. 107: Montageschutzblech demontieren  Montageschutzblech etwas anheben, zur Bühne kippen und ablassen. Abb. 108: Bremslüfthebel aus der Halterung nehmen  Bremslüfthebel (1) an beiden Antrieben aus der Halterung (2) nehmen.  Bremslüfthebel (1) in die Motorbremse einschrauben.

  • Seite 137: Abb. 110: Seilführung Mit Umlenkblech

    1500Z/ZP 2 Störungen - Diagnose - Reparatur Lüften bei Bühne A, C, D, E, ED, F, G, GD, H und I  Das mitgelieferte Seil (3) mit der Schlaufe an dem linken Bremslüfthebel befestigen.  Anschließend das Seil (3) über das Umlenkblech (4) und durch den Ausschnitt an der linken Zugangstür...

  • Seite 138: Abb. 112: Seilführung Ohne Umlenkblech

    Störungen - Diagnose - Reparatur 1500Z/ZP 2 Lüften bei Bühne B, BS, BL und BL  Das mitgelieferte Seil (3) mit der Schlaufe an dem linken Bremslüfthebel befestigen.  Anschließend das Seil (3) über das Umlenkblech (4) und durch den Ausschnitt an der linken Zugangstür...
  • Seite 139 1500Z/ZP 2 Störungen - Diagnose - Reparatur VORSICHT Bremse wird sehr heiß und verliert an Bremskraft  Absenkvorgang spätestens alle 1-2 Meter für 2 Minuten unterbrechen. Als Orientierungspunkt kann die Länge eines Mastelementes angenommen werden.  Bei Erreichen der nächsten Etage Bremslüftstange loslassen.

  • Seite 140: Instandsetzung

    Störungen - Diagnose - Reparatur 1500Z/ZP 2 Instandsetzung ACHTUNG Instandsetzungsarbeiten durch ungeschultes Personal  Instandsetzungsarbeiten dürfen nur von geschulten und befähigten Personen durchgeführt werden, weil sie ein spezielles Fachwissen und besondere Fähigkeiten erfordern. Beides wird in dieser Betriebsanleitung nicht vermittelt.

  • Seite 141: Entsorgung

    1500Z/ZP 2 Entsorgung Entsorgung Die Maschine ist am Ende ihrer Lebensdauer ggf. nach nationalen Vorschriften auf Arbeitssicherheit zu begutachten oder fachgerecht zu demontieren und entsprechend den nationalen Bestimmungen umweltgerecht zu entsorgen. Die Weiterverwendung von Teilen einer zu entsorgenden Maschine in eine andere Maschine oder der Zusammenbau von Teilen zu einer neuen Maschine ist verboten.
  • Seite 142 Entsorgung 1500Z/ZP 2 BL157 DE 2019-05...
