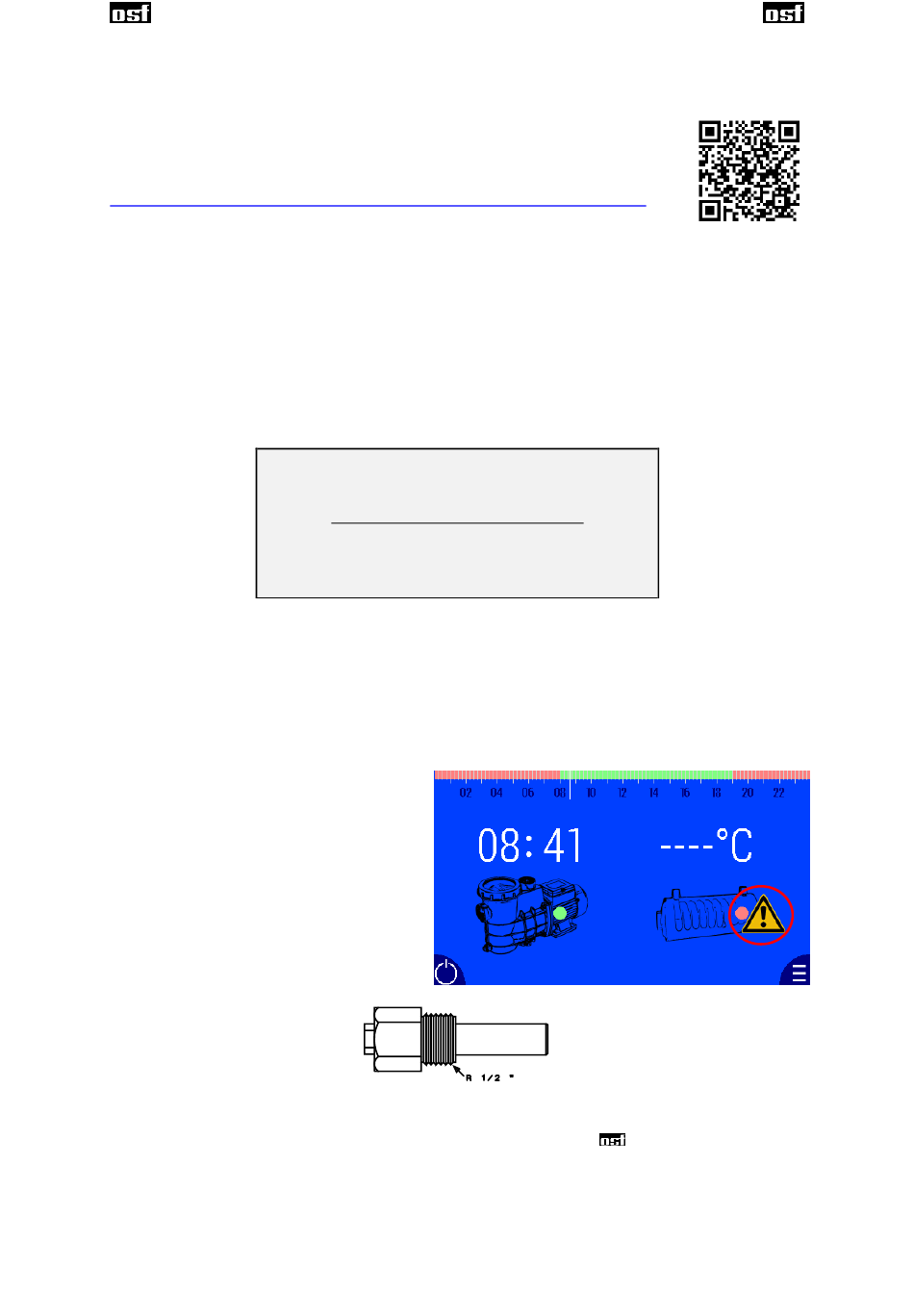

Montage- und Bedienungsanleitung PC-230-smart
Informationen über den Netzwerkanschluss, die Verbindung zum Internet und
die Bedienung des integrierten Webservers finden Sie im Internet unter
folgender Adresse:
https://osf.de/download/documents/documents.php?device=PC-230-smart
Die elektronische Temperaturregelung und der Temperaturfühler sind aufeinander abgeglichen.
Falls der Fühler oder das Steuergerät einzeln ausgewechselt werden, ist ein neuer Abgleich
durchzuführen. Wenn auf Grund eines ungünstigen Einbauortes des Temperaturfühlers die
Wassertemperatur nicht mit der angezeigten Temperatur übereinstimmt, kann diese Differenz
ebenfalls nachjustiert werden. (siehe dazu „Temperaturabgleich durchführen", S. 8)
Für die Überprüfung des Temperaturfühlers kann die folgende Tabelle verwendet werden:
An die Klemmen 15 und 16 wird der Schwimmbad-Temperaturfühler angeschlossen. Der
Temperaturfühler wird serienmäßig mit einer Leitungslänge von 1,5m geliefert. Diese kann bei
Bedarf mit 2- adriger Leitung (Querschnitt min. 1,5mm²) bis zu maximal 20m verlängert werden.
Eine Verlegung der Fühlerleitung zusammen mit Netzleitungen ist zu vermeiden, um
mögliche Störeinflüsse auszuschließen.
Ist kein Temperaturfühler angeschlossen
oder
ist
dieser
defekt,
Warnmeldung (Warndreieck) angezeigt.
Im Touch- Display wird keine Temperatur
angezeigt und die Kontrollleuchte leuchtet
rot.
Da eine exakte Temperaturregelung nur bei gutem Wärmeübergang zwischen
Temperaturfühler und Schwimmbadwasser erfolgt, ist eine
(Art. Nr. 3200200001) in das Rohrleitungssystem einzubauen.

Anschluss an das Internet

Temperatur-Regelung

Widerstandswerte des Temperaturfühlers
Temperatur
20°C
25°C
30°C
wird
eine
Widerstand
5800 Ohm
4600 Ohm
3700 Ohm
- Tauchhülse R 1/2 "
Seite 5 (10)
