Seite 1

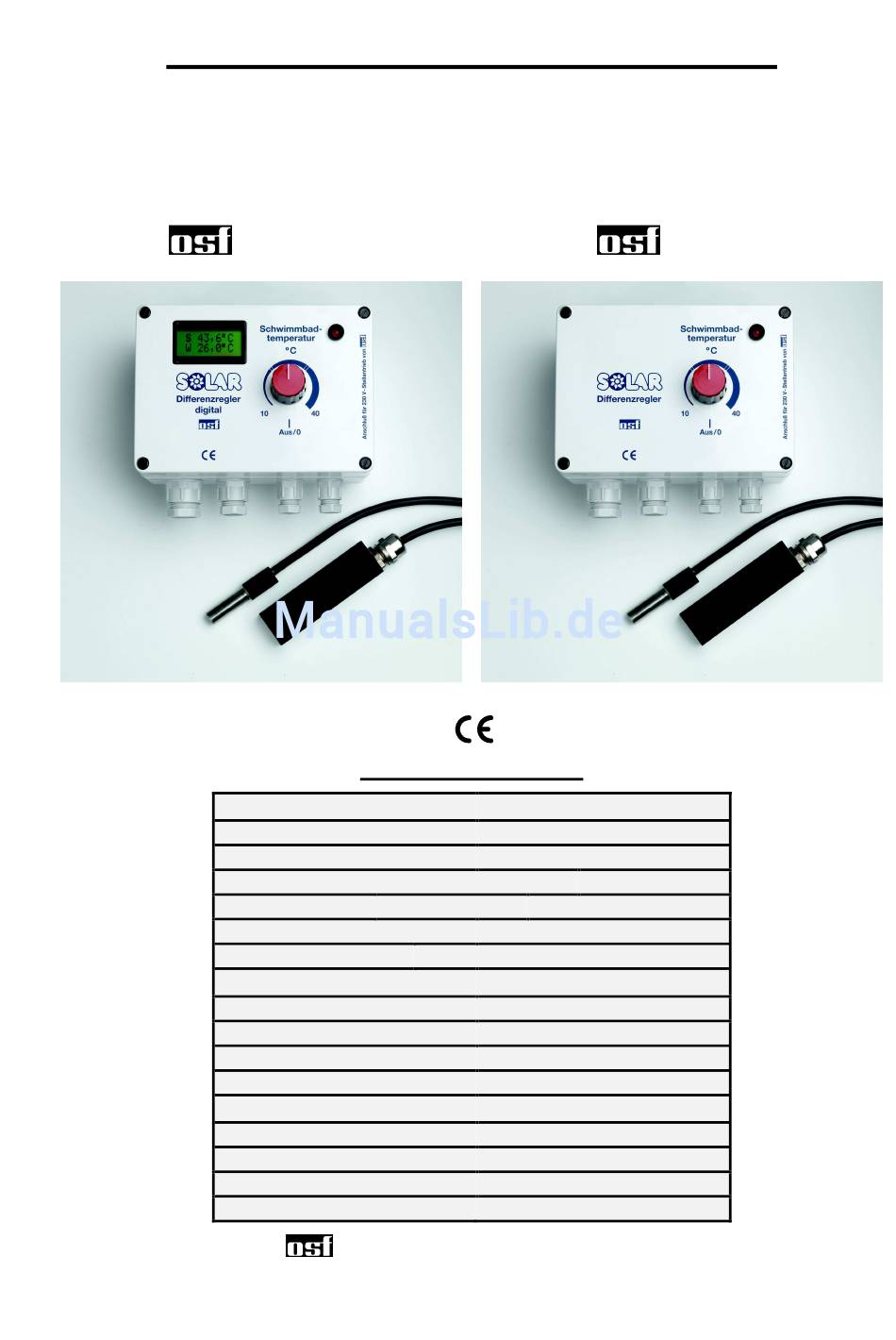

Montage- und Bedienungsanleitung Solar-Differenzregler Für Absorberanlagen -Solar-11 -Solar-1 Technische Daten: Steuergerät: Abmessungen: 140mm x 125mm x 65mm Betriebsspannung: 230V/50Hz Leistungsaufnahme der Steuerung: ca.2VA Schaltleistung: max. 4A Schutzart: IP 40 Umgebungsbedingungen: 0-40° C, max 95%rF nicht kondensierend Wassertemperatur-Fühler: Abmessungen: ø13mm x 52mm Leitungslänge:...
Seite 2
Bedienungsanleitung Solar-11 und Solar-1 Seite 2 (6) Funktion: Dieses Steuergerät regelt Temperatur eines durch Sonnenenergie beheizten Schwimmbades. Die Wassertemperatur ist von außen einstellbar. Zur Steuerung des Heizvorganges dient ein 2- oder 3-Wege-Motorventil (nicht im Lieferumfang enthalten) mit einer Betriebsspannung von 230V. Wahlweise kann eine Solar-Umwälzpumpe (230V) angesteuert werden.
Bedienungsanleitung Solar-11 und Solar-1 Seite 3 (6) Montage Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die Umgebungstemperatur im Betrieb darf zwischen 0° C und + 40° C liegen und sollte möglichst konstant sein. Die rel. Feuchte am Einbauort darf 95% nicht überschreiten, es darf keine Kondensation auftreten.
Seite 4
Bedienungsanleitung Solar-11 und Solar-1 Seite 4 (6) Bei Verwendung von Stellantrieben anderer Hersteller bitte den Anschlussplan des Stellantriebes beachten! Wenn Wasser durch den Absorber gepumpt werden soll, führt Klemme U1 Spannung und die Kontrollleuchte leuchtet. Andernfalls führt Klemme U2 Spannung. Die Belastung der Ausgangsklemmen darf 4A nicht überschreiten (besonders zu berücksichtigen bei eventueller...
Seite 5
Bedienungsanleitung Solar-11 und Solar-1 Seite 5 (6) Service Terminal (Kundendienst-Messgerät) Der Stecker des Service Terminals darf nur bei ausgeschaltetem Hauptschalter gesteckt oder gezogen werden. Im Display des Service Terminals ist folgende Anzeige ersichtlich: Wasser: 28,4° C Temperatur des Wassertemperaturfühlers Temperatur des Solartemperaturfühlers Sonne: 34,9°...
Seite 6
Bedienungsanleitung Solar-11 und Solar-1 Seite 6 (6)
