Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen.
Die Umgebungstemperatur im Betrieb darf zwischen 0° C und + 40° C liegen und sollte
möglichst konstant sein. Die rel. Feuchte am Einbauort darf 95% nicht überschreiten, es darf
keine Kondensation auftreten. Direkte Wärme- oder Sonneneinstrahlung auf das Gerät sind
zu vermeiden. Die Stromversorgung des Gerätes muss über einen allpoligen Hauptschalter
mit einer Kontaktöffnungsweite von mindestens 3mm und einen Fehlerstrom-Schutzschalter
≤ 30mA erfolgen. Vor Öffnen des Gehäuses ist das Gerät unbedingt spannungsfrei
mit I
FN
zu schalten.
Der Wassertemperaturfühler wird mit Hilfe einer als Zubehör
erhältlichen Tauchhülse R½" in die Saug- oder Druckleitung der
Filterpumpe eingebaut und ermittelt die momentane Temperatur
des Schwimmbadwassers.
Der schwarz eloxierte Solarfühler (Aluminium) wird an der Ausgangsseite des Absorbers
angebracht und misst die Temperatur des im Absorber von der Sonne erwärmten Wassers.
Bei der Montage dieses Fühlers ist darauf zu achten, dass er in gutem Wärmekontakt zum
Absorber bzw. zum zurückfließenden, erwärmten Wasser steht. Er darf keinesfalls direkt
vom kalten Schwimmbadwasser auf der Eingangsseite angeströmt werden. Die
Temperatur am Einbauort des Temperaturfühlers darf 80° C nicht überschreiten.
Der elektrische Anschluss sowie Abgleich- und Servicearbeiten dürfen nur von einem
zugelassenen Elektrofachmann durchgeführt werden! Die beiliegenden Anschlusspläne
und die jeweils gültigen Sicherheitsbestimmungen sind zu beachten.
-Solar-Differenz-Regler für 230V-Motorventil
Netz
230V/50Hz
oder
Bedienungsanleitung Solar-11 und Solar-1

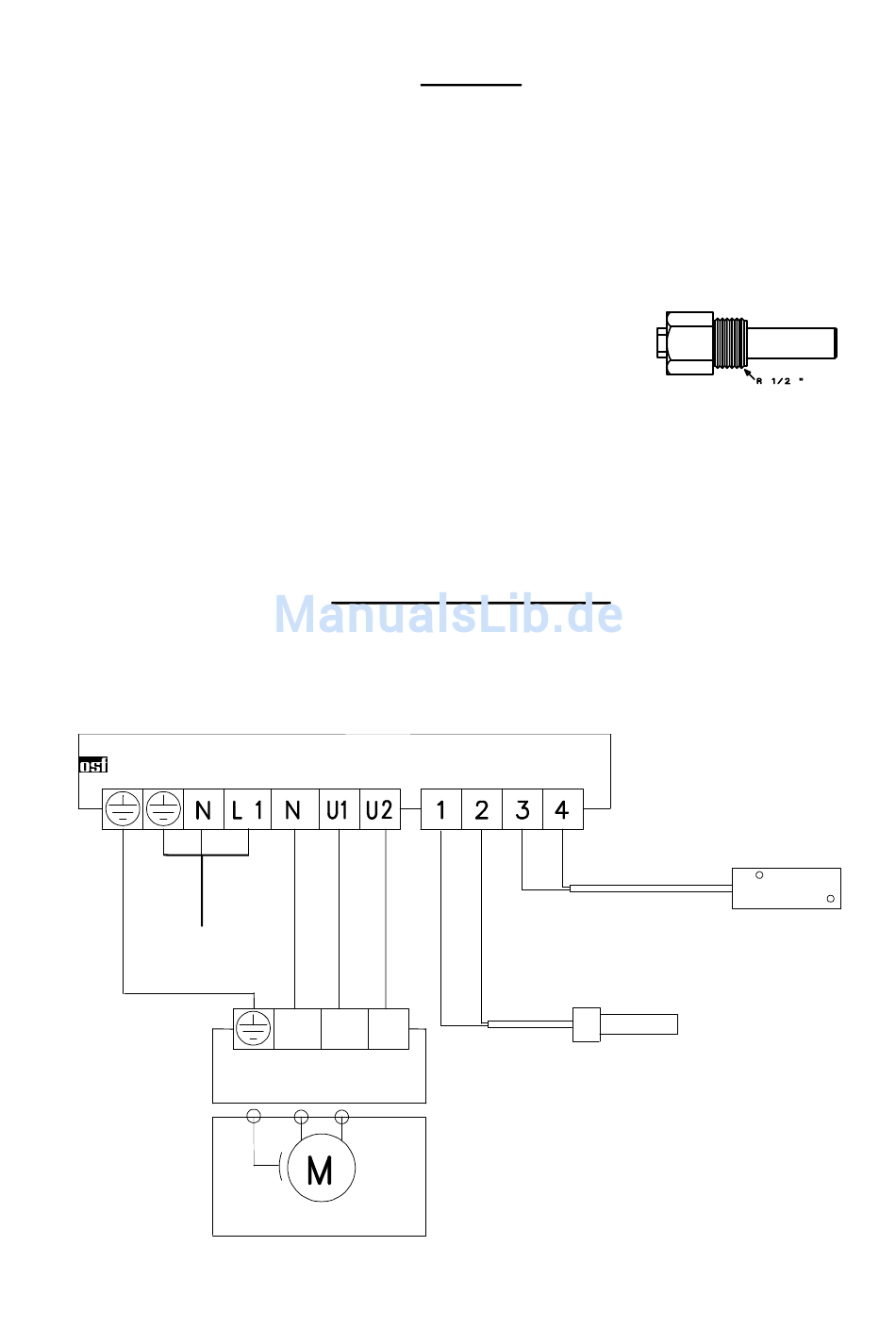

Elektrischer Anschluss:
-Stellantrieb 230V
Umwälzpumpe
Montage
Wassertemperatur-Fühler
Durch Vertauschen der Drähte an den
Anschlüssen U1 und U2 können die
Funktionen "auf" und "zu" vertauscht
werden.
Eine Zirkulationspumpe wird an die
Klemme U1 angeschlossen.
Seite 3 (6)
Solar-Fühler
