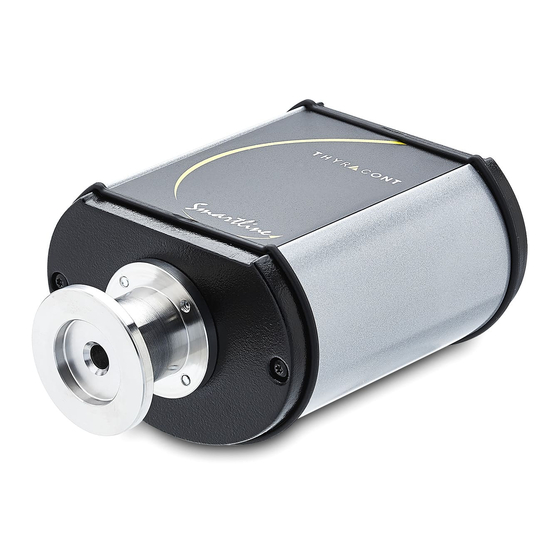

thyracont VSP63D Betriebsanleitung

Vakuum transmitter
Vorschau ausblenden Andere Handbücher für VSP63D:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

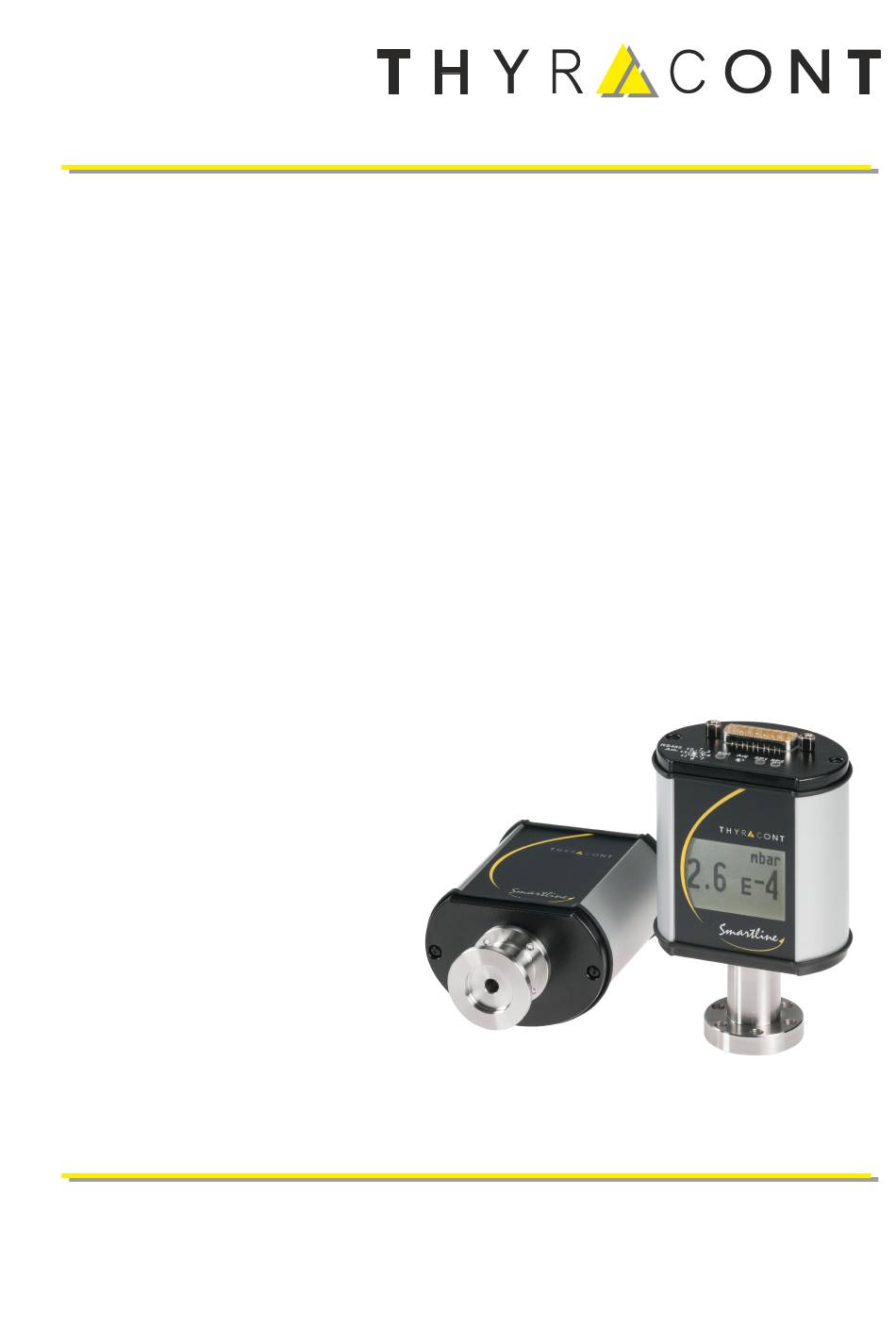

V a c u u m
I n s t r u m e n t s
VSP63D, VSP64D, VCP63D, VCP64D
VSP63DL, VSP64DL, VCP63DL, VCP64DL
Vakuum Transmitter
Vacuum Transducer
Betriebsanleitung
Operating Instructions
Inhaltsverzeichnis
loading

Verwandte Anleitungen für thyracont VSP63D

Inhaltszusammenfassung für thyracont VSP63D

  • Seite 1 V a c u u m I n s t r u m e n t s VSP63D, VSP64D, VCP63D, VCP64D VSP63DL, VSP64DL, VCP63DL, VCP64DL Vakuum Transmitter Vacuum Transducer Betriebsanleitung Operating Instructions...

  • Seite 3: Inhaltsverzeichnis

    3.3 Elektrischer Anschluss ......3.3.1 Anschluss an Thyracont Anzeigegeräte ... .

  • Seite 4: Hinweise Für Ihre Sicherheit

    1 Hinweise für Ihre Sicherheit Lesen und befolgen Sie alle Punkte dieser Anleitung Informieren Sie sich über Gefahren, die vom Gerät ausgehen und Gefahren, die von Ihrer Anlage ausgehen Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen Installieren Sie das VSP/VCP unter Einhaltung der entsprechenden Umgebungsbe- dingungen;...

  • Seite 5: Vakuum Transmitter Vsp/Vcp

    2 Vakuum Transmitter VSP/VCP 2.1 Zur Orientierung Diese Betriebsanleitung ist gültig für Produkte mit den Artikelnummern VSP63D, VSP64D, VCP63D, VCP64D, VSP63DL, VSP64DL, VCP63DL, VCP64DL. Sie finden die Artikelnummern auf dem Typenschild. Technische Änderungen oh- ne vorherige Anzeige sind vorbehalten. 2.2 Lieferumfang Zum Lieferumfang gehören:...

  • Seite 6: Produktbeschreibung

    - 1000 mbar. Der Transmittertyp VCP mit Pt/Rh Fi- lament ist für den Einsatz in vielen Korrosivgas-Anwendungen geeignet und misst Absolutdruck im Bereich 5,0x10 - 1000 mbar. Das Gerät kann an ein Thyracont Anzeigegerät angeschlossen oder gemäß Anschlussbelegung mit einer kundenei- genen Spannungsversorgung betrieben werden.

  • Seite 7: Installation

    3 Installation 3.1 Hinweise zur Installation Keine eigenmächtigen Umbauten oder Veränderungen am Gerät vornehmen! Aufstellungsort: Innenräume Für nicht vollklimatisierte Betriebsräume gilt: Temperatur: +5 C ... +60 C Rel. Luftfeuchte: max. 80% bis 30 C, max. 50% bei 40 C, nicht betauend Luftdruck: 860 - 1060 hPa (mbar) 3.2 Vakuumanschluss Schmutz und Beschädigungen, insbesondere am Flansch, beein-...

  • Seite 8: Elektrischer Anschluss

    Druck nicht mehr standhalten. Dies kann zu Gesundheitsschäden durch ausströmende Prozessmedien führen! 3.3 Elektrischer Anschluss 3.3.1 Anschluss an Thyracont Anzeigegeräte Wird der Transmitter an einem Thyracont Anzeigegerät betrieben, ist ein geeigne- tes Messkabel zu verwenden (siehe Zubehör). Anschluss des Transmitters niemals mit Spannung führendem Ka- bel herstellen! Stecker am Transmitter einstecken und mit Schrauben sichern.

  • Seite 9: Kundeneigene Spannungsversorgung

    3.3.2 Kundeneigene Spannungsversorgung Der Transmitter kann auch mit anderen Anzeigegeräten oder kundeneigener Span- nungsversorgung betrieben werden. Die elektrische Verbindung ist unter Verwendung geeigneter Kabel EMV-gerecht gemäß untenstehender Pinbelegung herzustellen: Stecker Sub-D, 15polig, männlich Pin1: Identifikation: 15 k Pin2: Signal Output 0-10 VDC Pin3: AGND Pin4:...

  • Seite 10: Betrieb

    4 Betrieb 4.1 Allgemeines Messprinzip Vakuum Transmitter des Typs VSP und VCP besitzen einen Piranisensor, der die Wärmeleitfähigkeit von Gasen zur Vakuummessung nutzt. Beim Wärmeleitungssensor wird ein Wendel-Filament in einer Wheatstone Brü- ckenschaltung auf eine konstante Temperatur aufgeheizt. Die notwendige Brücken- spannung ist ein Maß...

  • Seite 11: Bedienung Des Vsp/Vcp

    4.2 Bedienung des VSP/VCP Die Status-LED des VSP/VCP signalisiert folgende Betriebszustände: Die Schaltpunkt LEDs leuchten, sobald das zugehörige Relais angezogen ist. Die Modelle VSP63DL, VSP64DL, VCP63DL und VCP64DL verfügen zudem über eine gelb hinterleuchtete LCD Anzeige. Diese zeigt den aktuell gemessenen Ist- Druck.

  • Seite 12: Nachjustieren

    Anzeigeeinheit und Display-Orientierung können per Softwarekommando geän- dert werden, siehe hierzu Abschnitt 5.5. 4.3 Nachjustieren Das Gerät ist ab Werk bei Versorgungsspannung 24 V stehend, d.h. mit dem Flansch nach unten, abgeglichen. Andere Einbaulagen, Einsatz unter anderen klimatischen Bedingungen, extreme Temperaturschwankungen, Alterung oder Verschmutzung können ein Nachjustie- ren des Pirani-Sensors erforderlich machen.
  • Seite 13 Zum Justieren den Gummistopfen über dem Taster »Adj« entfernen (1), dann mit einem dünnen Schraubendreher oder ähnlichem Hilfsmittel mehrmals kurz auf den Taster drücken (2), bis die Status-LED schnell orange zu blinken beginnt. Nach 3 s ohne weiteren Tastendruck signalisiert langsames Blinken, dass der Transmitter nun nachjustiert werden kann.

  • Seite 14: Ausheizen

    Nachjustieren per Software-Kommando Siehe Abschnitt 5.7. 4.4 Ausheizen Soll die Vakuumkammer mit angeflanschtem VSP/VCP ausgeheizt werden, so darf die Temperatur am Sensorflansch 150 C keinesfalls überschreiten. Die Spannungsversorgung des Transmitters muss während des Ausheizens der Kammer ausgeschaltet sein. Anderenfalls kann es zu Schäden an der Elektronik kommen! VSP/VCP-RS485-200116...

  • Seite 15: Kommunikation

    Wert zwischen 1 und 16 einzustellen (2). Danach den Gummistopfen wieder ein- setzen. Bei der Kommunikation werden die Telegramme gemäß Thyracont Protokoll Versi- on V2 als ASCII-Code übertragen. Ausführliche Informationen hierzu finden Sie in der gesonderten Beschreibung »Thyracont Communication Protocol«.

  • Seite 16: Parameterübersicht

    5.2 Parameterübersicht Command Code Type of Device Product Name Serial Number Device Serial Number Head (Sensor) Version Device Version Firmware Version Bootloader Baud Rate Response Delay Device Restart Measurement Range Measurement Value Display Unit Display Orientation Relay 1 Relay 2 Adjust High (Atmosphere Pressure) Adjust Low (Zero Pressure) Gas Correction Factor 1 (Pirani)

  • Seite 17: Geräte-Parameter Und Information

    5.3 Geräte-Parameter und Information Type of Device (TD): Abfragen des Gerätetyps, z.B. VSP206 Product Name (PN): Abfragen des Produktnamens (entspricht der Artikelnummer) Serial Number Device (SD): Abfragen der Geräte-Seriennummer Serial Number Head (SH): Abfragen der Seriennummer des Sensorkopfes Version Device (VD): Abfragen der Hardware-Versionsnummer des Geräts Version Firmware (VF): Abfragen der Firmware-Versionsnummer des Geräts...

  • Seite 18: Messwertabfrage

    5.4 Messwertabfrage Measurement Range (MR): Abfragen des Messbereichs Measurement Value MV: Abfragen des aktuell gemessenen Druckwertes 5.5 Displayfunktionen Display Unit (DU): Abfragen und Einstellen der für das LCD Display des Transmitters verwendeten Druckeinheit. Wertebereich: mbar (Default), Torr, hPa Display Orientation (DO): Abfragen und Einstellen der Display-Orientierung, die Anzeige kann dadurch um 180 gedreht werden.
  • Seite 19 Relay R1, R2: Die Relais können unabhängig voneinander für verschiedene Schaltmodi konfigu- riert werden, der Parameter dient zum Abfragen und Einstellen dieser Schaltmodi. Einstellung T[p1] F[p2]: Hier werden zwei Druckwerte T[p1] (true) und F[p2] (false) übertragen. Fall T[p1] < F[p2]: Das Relais zieht bei Unterschreiten des Druckwerts T[p1] an und fällt bei Überschreiten des Druckwerts F[p2] ab.

  • Seite 20: Nachjustieren

    Einstellung E: Relais zieht an bei Gerätefehler. Einstellung !E: Relais fällt ab bei Gerätefehler. Einstellung U: Relais zieht an bei Messbereichsunterschreitung. Einstellung !U: Relais fällt ab Messbereichsunterschreitung. Einstellung T0: Relais per Software-Kommando ausschalten (off). Einstellung T1: Relais per Software-Kommando einschalten (on). Die Kontroll-LEDs auf der Steckerseite des Transmitters leuchten, sobald das zugehörige Relais angezogen ist.

  • Seite 21: Sensor Parameter

    5.8 Sensor Parameter Gasart-Korrekturfaktoren - Gas Correction Factor (C1) Das Mess-Signal des VSP/VCP ist gasartabhängig. Das Gerät ist auf N bzw. trockene Luft abgeglichen. Für andere Gase kann die Druckausgabe unterhalb 0,1 mbar korrigiert werden, indem ein entsprechender Korrekturfaktor gesetzt wird. Die Messwerte des Sensors werden dann bereits im Gerät mit dem Korrekturfak- tor multipliziert, so dass am analogen und digitalen Ausgang des Transmitters ein korrigiertes Mess-Signal zur Verfügung steht.

  • Seite 22: Vacugraph Software

    5.9 VacuGraph Software Die Software VacuGraph wurde speziell für den Einsatz mit Thyracont Messgerä- ten entwickelt und läuft auf den Betriebssystemen Windows, Linux, MacOS und Android. Sie ermöglicht neben dem Plotten und Speichern von Messdaten auch das be- queme Konfigurieren aller Geräteparameter.

  • Seite 23: Wartung Und Service

    1,0 V / »UR« via RS485 unterschritten Messgrenze) Mess-Signal < 0,5 V / Elektronik oder Sensor Gerät einschicken oder »ERROR1« via RS485 / defekt Sensor ersetzen Status LED dauer-rot Access Code »7« via Fehlermeldung / Warnung siehe gesonderte RS485 Beschreibung Thyracont Communication Protocol VSP/VCP-RS485-200116...
  • Seite 24 VSP/VCP-RS485-200116...

  • Seite 25: Technische Daten

    7 Technische Daten Messprinzip Wärmeleitfähigkeit Pirani, gasartabhängig Messbereich VSP: 1000 - 1,0x10 mbar (750 - 1,0x10 Torr) VCP: 1000 - 5,0x10 mbar (750 - 5,0x10 Torr) Max. Überlast 10 bar abs. Genauigkeit VSP: 1000 ... 20 mbar: ca. 30% v. Messwert 20 ...
  • Seite 26 Leistungsaufnahme max. 2,5 W, zusätzlich 0,8 W für Relais und LCD Ausgangssignal 0 - 10 VDC, min. 10 k , Messbereich VSP: 1,5 - 8,5 VDC, logarithmisch Messbereich VCP: 2,2 - 8,5 VDC, logarithmisch Serielle Schnittstelle RS485: 9,6 ... 115 kBd, 8 databit, 1 stopbit, no parity Schaltausgänge 2x Relais, potentialfrei...

  • Seite 27: Konformitätserklärung

    8 Konformitätserklärung VSP/VCP-RS485-200116...
  • Seite 28 VSP/VCP-RS485-200116...

  • Seite 53: Declaration Of Conformity

    8 Declaration of Conformity VSP/VCP-RS485-200116...
  • Seite 54 VSP/VCP-RS485-200116...
  • Seite 55 VSP/VCP-RS485-200116...
  • Seite 56 VSP/VCP-RS485-200116...
