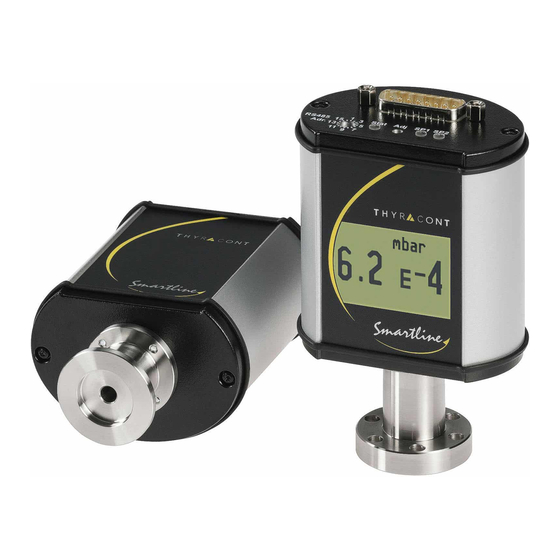

thyracont VSP63E Betriebsanleitung
Vakuum transmitter
Verwandte Anleitungen für thyracont VSP63E
Inhaltszusammenfassung für thyracont VSP63E
- Seite 1 VSP63E / VSP64E VCP63E Vakuum Transmitter Vacuum Transducer Betriebsanleitung Operating Instructions...
- Seite 2 VSPE-de-171117...
-
Seite 3: Inhaltsverzeichnis
Messwertabfrage ..............16 Nachjustieren ................16 Sensor Parameter ..............17 Wartung und Service ..............18 Technische Daten ................ 20 Konformitätserklärung ................. 22 Hersteller: Thyracont Vacuum Instruments GmbH Max Emanuel Straße 10 D 94036 Passau Tel.: ++49/851/95986-0 email: info@thyracont-vacuum.com Internet: http://www.thyracont-vacuum.com VSPE-de-171117... -
Seite 4: Hinweise Für Ihre Sicherheit
Hinweise für Ihre Sicherheit Lesen und befolgen Sie alle Punkte dieser Anleitung Informieren Sie sich über Gefahren, die vom Gerät ausgehen und Gefahren, die von Ihrer Anlage ausgehen Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen ... -
Seite 5: Vakuum Transmitter Vsp / Vcp
Einsatz in vielen Korrosivgas-Anwendungen geeignet und misst Absolutdruck im Bereich 1000 - 5x10 mbar. Das Gerät kann an ein Thyracont Anzeigegerät angeschlossen oder gemäß An- schlussbelegung mit einer kundeneigenen Spannungsversorgung betrieben wer- den. Der gemessene Druck wird digital über die EtherCAT Schnittstelle ausgegeben. - Seite 6 Bestimmungsgemäße Verwendung Das VSP bzw. VCP dient ausschließlich der Absolutdruck-Messung in gasförmi- gen Medien im Bereich 1000 - 1x10 mbar (VSP) bzw. 1000 - 5x10 mbar (VCP). Es darf nur an geeignete und hierfür vorgesehene Komponenten ange- schlossen werden. Nicht bestimmungsgemäße Verwendung Als nicht bestimmungsgemäß...
-
Seite 7: Installation
Installation Hinweise zur Installation Keine eigenmächtigen Umbauten oder Veränderungen am Gerät vornehmen! Aufstellungsort: Innenräume Für nicht vollklimatisierte Betriebsräume gilt: Temperatur: +5°C ... +60°C Rel. Luftfeuchte: max. 80% bis 30°C, max. 50% bei 40°C, nicht betauend Luftdruck: 860 - 1060 hPa (mbar) Vakuumanschluss Schmutz und Beschädigungen, insbesondere am Flansch, be- einträchtigen die Funktion dieses Gerätes. -
Seite 8: Elektrischer Anschluss
Das Gerät beim Einbau nicht gewaltsam verdrehen, dies kann zur mechanischen Beschädigung führen! Bei Überdruck im Vakuumsystem > 1 bar Versehentliches Öffnen von Spannelementen kann zu Verletzun- gen durch herumfliegende Teile führen! Ungesicherte Schlauchverbindungen können sich lösen und Ge- sundheitsschäden durch ausströmende Prozessmedien herbei- führen! Bei Überdruck im Vakuumsystem 1,5 bis 4 bar Bei KF-Flanschverbindungen können Elastomer-Dichtringe dem... -
Seite 9: Ethercat Ecat Out / Ecat In
3.3.2 EtherCAT ECAT Out / ECAT In Die elektrische Verbindung ist unter Verwendung geeigneter Kabel EMV-gerecht gemäß untenstehender Pinbelegung herzustellen: Stecker 2x M12, D-kodiert, 4polig, weiblich Pin 1: Tx+ / Transmit Data + Pin 2: Rx+ / Receive Data + Pin 3: Tx- / Transmit Data - Pin 4:... -
Seite 10: Betrieb
Betrieb Allgemeines Messprinzip Vakuum Transmitter des Typs VSP und VCP besitzen einen Piranisensor, der die Wärmeleitfähigkeit von Gasen zur Vakuummessung nutzt. Dabei wird ein Wendel-Filament in einer Wheatstone Brückenschaltung auf eine konstante Temperatur aufgeheizt. Die notwendige Brückenspannung ist ein Maß für den Absolutdruck. -
Seite 11: Status Led
Status LED Die Status LED signalisiert folgende Betriebszustände: Normalbetrieb / Pirani (grün - Dauerleuchten) Fehler (rot - Dauerleuchten) Ausheizen Soll die Vakuumkammer mit angeflanschtem VSP ausgeheizt werden, so darf die Temperatur am Sensorflansch 150 °C keinesfalls überschreiten. Die Spannungsversorgung des Transmitters muss während des Ausheizens der Kammer ausgeschaltet sein. -
Seite 12: Kommunikation
Wert zwischen 1 und 16 einzustellen. Danach den Gummistopfen wie- der einsetzen. Bei der Kommunikation werden die Telegramme gemäß Thyracont Protokoll Ver- sion V2 als ASCII-Code übertragen. Ausführliche Informationen hierzu finden Sie in der gesonderten Beschreibung "Thyracont Communication Protocol". -
Seite 13: Die Ethercat Schnittstelle Des Transmitters
Die EtherCAT Schnittstelle des Transmitters EtherCAT® ist eine eingetragene Marke und patentierte Technologie, lizensiert durch die Beckhoff Automation GmbH, Deutschland. Für die Kommunikation über die EtherCAT Schnittstelle des VSP existiert eine separate Anleitung, welche dem Gerät beiliegt. Die Beschreibung auf den folgenden Seiten bezieht sich daher auf die über RS485 ansprechbaren Parameter. -
Seite 14: Parameterübersicht
Parameterübersicht RS485 Ether- Parameter Code Type of Device Product Name Serial Number Device Serial Number Head (Sensor) Version Device Version Firmware Version Bootloader Baud Rate Response Delay Device Restart Measurement Range Measurement Value Adjust High (Atmosphere Pressure) Adjust Low (Zero Pressure) Gas Correction Factor 1 (Pirani) Das bisherige RS485 Schnittstellen-Protokoll der Version V1 wird auch weiterhin von allen Smartline Geräten unterstützt! -
Seite 15: Geräte-Parameter Und Information
Geräte-Parameter und Information Type of Device TD: Abfragen des Gerätetyps, z.B. VSP206 Product Name PN:* Abfragen des Produktnamens, z.B. VSP63E Serial Number Device SD:* Abfragen der Geräte-Seriennummer Serial Number Head SH:* Abfragen der Seriennummer des Sensorkopfes Version Device VD:* Abfragen der Hardware-Versionsnummer des Geräts Version Firmware VF:* Abfragen der Firmware-Versionsnummer des Geräts... -
Seite 16: Messwertabfrage
Messwertabfrage Measurement Range MR:* Abfragen des Messbereichs, z.B. beim VSP 1000 … 1x10 mbar Measurement Value MV: Abfragen des aktuell gemessenen Druckwertes. *) Nicht über EtherCAT ansprechbar Nachjustieren Das Gerät ist ab Werk bei Versorgungsspannung 24V stehend, d.h. mit dem Flansch nach unten, abgeglichen. -
Seite 17: Sensor Parameter
Sensor Parameter Gasart-Korrekturfaktor - Gas Correction Factor C1 Das Mess-Signal des VSP/VCP ist gasartabhängig. Das Gerät ist auf N bzw. trockene Luft abgeglichen. Für andere Gase kann die Druckausgabe unterhalb 0,1 mbar korrigiert werden, indem Korrekturfaktoren für den Piranisensor via RS485 gesetzt werden. -
Seite 18: Wartung Und Service
"UR" via RS485 Messbereich unterschritten (Druck < 1x10 mbar) "ERROR1" via RS485 Elektronik oder Sensor de- Gerät einschicken oder Status LED dauer-rot fekt Sensor ersetzen Access code "7" via RS485 Fehlermeldung / Warnung siehe gesonderte Beschrei- bung Thyracont Communi- cation Protocol VSPE-de-171117... - Seite 19 VSPE-de-171117...
-
Seite 20: Technische Daten
Technische Daten VSP63E VSP64E Messprinzip Wärmeleitfähigkeit Pirani, gasartabhängig VSP: 1000 - 1x10 mbar (750 - 1x10 Torr) Messbereich VCP: 1000 - 5x10 mbar (750 - 5x10 Torr) Max. Überlast 10 bar abs. Genauigkeit VSP: 1000 - 20 mbar: ca. 30 % v. Messwert 20 - 0,002 mbar: 10 % v. - Seite 21 Ausheiztemperatur max. 150 °C am Flansch (Spannungsversorgung ausge- schaltet) Spannungsversorgung 20 - 30 VDC Leistungsaufnahme max. 2,5 W, zusätzlich 0,8 W für EtherCAT 9,6 … 115 kBd, 8 databit, 1 stopbit, no parity Serielle Schnittstelle Anschluss: M12 Rundsteckverbinder A-codiert, 5polig, weibl., verschraubbar EtherCAT Schnittstelle Anschluss: M12 Rundsteckverbinder D-codiert, 4polig,...
-
Seite 22: Konformitätserklärung
Konformitätserklärung VSPE-de-171117... -
Seite 42: Declaration Of Conformity
Declaration of Conformity VSPE-de-171117... - Seite 43 VSPE-de-171117...
- Seite 44 VSPE-de-171117...
