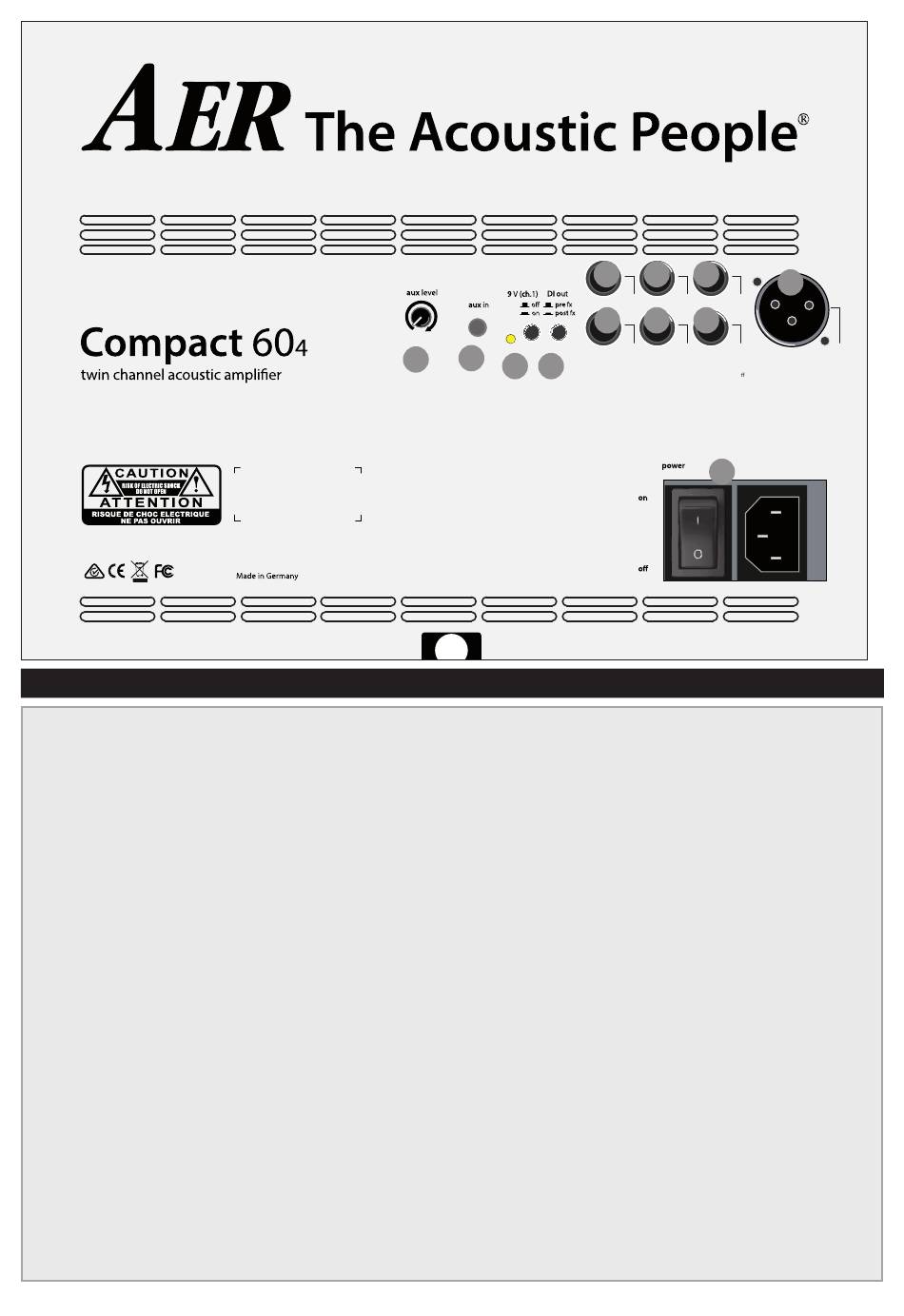

3.2 Arriére
1)
aux level
Régulateur de niveau pour entrée auxiliaire (aux in)
2)
aux in
Entrée auxiliaire, prise jack 3,5 mm.
Entrée supplémentaire pour les sources générales
avec niveau de line, par ex. lecteur CD
Utilisable avec prise jack mono ou stéréo de 3,5 mm
3)
9 V (ch. 1)
Active l'alimentation fantôme 9 V du canal 1 (voir
5.4).
4)
DI out pre/post fx
Ajoute les effets (interne et externe) à la sortie DI.
5)
line out
Sortie du préamplificateur derrière le master et
réglage de tonalité, avec effets
6)
headphones
Sortie casque. L'enceinte de l'amplificateur est étein-
te lorsque cette prise est utilisée.
7)
send
Sortie de la boucle d'effet externe parallèle (voir 5.2)
en liaison avec le return
2
1
3
4
8)
return
Entrée de la boucle d'effet externe parallèle.
Peut également être utilisée seule comme entrée
supplémentaire.
9)
tuner
Sortie, avant master, pour un accordeur.
10) footswitch
Connecteur pour double pédale d'effet pour la
mise en marche et l'arrêt de l'effet interne ou
externe.
Prise jack stéréo, affectation:
Pointe = commutateur pour l'effet intégré
Bague = commutateur pour l'effet externe (envoi
/ retour)
11) DI-out
Sortie XLR symétrique, avant master, commutable
avec ou sans effets
12) Power
Interrupteur d'alimentation (marche/arrêt), com-
biné avec connecteur (type IEC C14) et compar-
timent pour fusible secteur (voir caractéristiques
techniques).
5
7
9
line out
send
tuner
6
8
10
head
return
footswitch
phones
tip = int. fx
ring = ext. fx
on/o
12
11
DI-out
1 = gnd
2 = pos
3 = neg
