BA UNILED II TUNABLE WHITE
4 | Montage/Befestigung
Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden überprüfen. Leuchte oder Zubehör nicht
benutzen, wenn diese beschädigt sind, da Verletzungsgefahr besteht.
Die LED-Leuchte wird vollständig montiert ausgeliefert.
4
me.
Über die Schlitzschraube am Fuß des Arms kann die Federspannung des Gelenkarms nachjustiert werden.
Die beiliegende Rastscheibe ermöglicht bei Bedarf eine Fixierung des Leuchtenarms und verhindert einfaches oder un-
gewolltes Schwenken.
Optional sind folgende Befestigungsteile erhältlich:
Gelenkarmleuchte Wandhalterung
Gelenkarmleuchte Adapter für T-Nut-Profile
Gelenkarmleuchte Anschraubsockel, Kunststoff inkl. Schrauben
Gelenkarmleuchte Adapter, Aluminium
Gelenkarmleuchte Tischklemme (Ersatzteil)
5 | Anschluss
Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK.
Anschluss nur über das mitgelieferte Netzteil! Kein direkter Netzanschluss an 230V AC!
Die PIN-Belegung des M12 Steckers ist wie folgt:
2
Die Feder im Arm steht unter Spannung! Arretierung muss sorgfältig gesichert werden.
Bei Montage oder Verstellen des Gelenkarms nicht direkt über die Leuchte beugen!
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte sicher und stabil
befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts
Verletzungsgefahr!

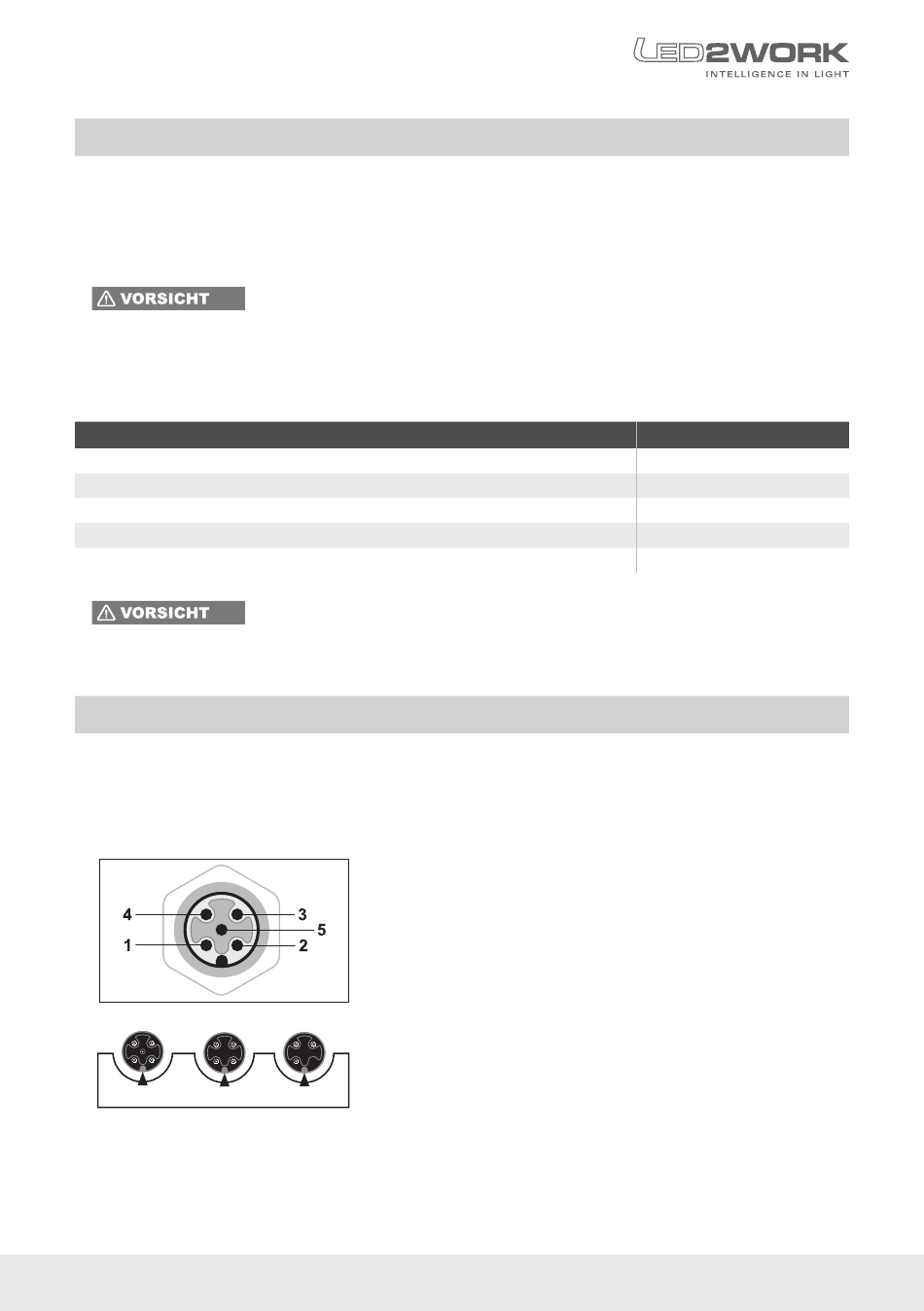

Schemazeichnung M12-Stecker
Mögliche Varianten M12-Stecker
Befestigt wird die Leuchte über die mitgelieferte Tischklem-
www.led2work.com | shop.led2work.com
Best.-Nr.
215100-01
215200-01
215400-01
215400-02
215600-01
| 5
