10. (Set 1) Anschluss Anschluss an Navis, Moniceiver und Monitore
mit 2 Cinch-Kameraeingängen in Fahrzeugen ohne
Kameravorbereitung
(ohne serienmäßig vorinstalliertem Kamerakabel)
Alle am Markt erhältlichen Naviceiver, Moniceiver oder Einzelmonitore mit Cinch-Rück-
fahrkameraeingang haben auch einen dazugehörigen Trigger-Eingang, über welchen
das Rückfahrlicht Ihres Fahrzeugs angeschlossen werden muss. Sobald der Rückwärts-
gang eingelegt wird, geht das Rückfahrlicht an. Sobald dieses Signal am Naviceiver,
Moniceiver oder Einzelmonitor anliegt, schaltet der Monitor auf das Rückfahrkamerabild um.

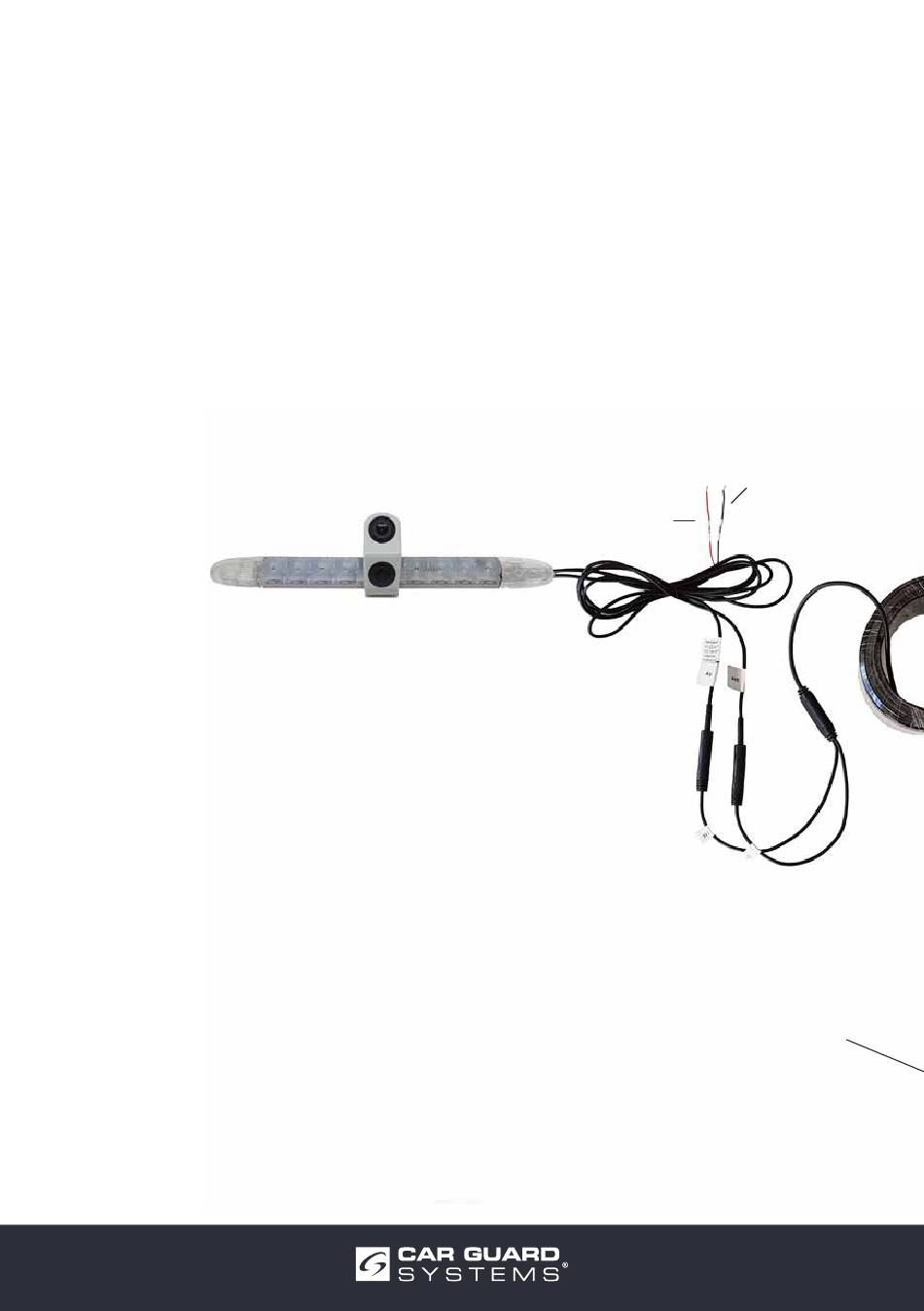

14
Rot an (+) 12V Bremslicht
Video-Cinch-Stecker 1 an
Rückfahrkamera-Geräteeingang
Schwarz an (-) Masse
