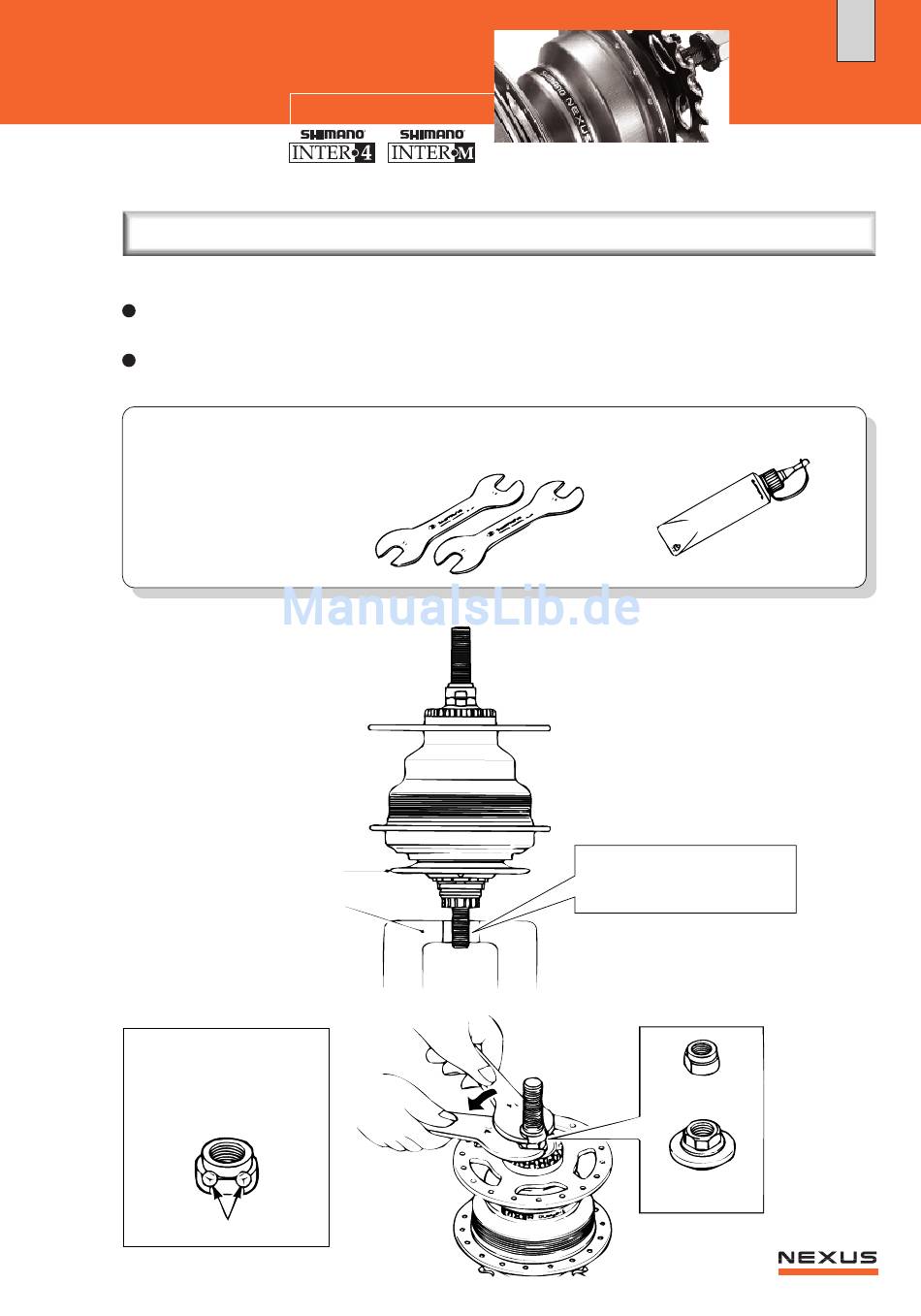

Demontage der INTER-4 Nabe
Hinweis:
Die einzelnen Baugruppen der Getriebeeinheit sollten nie demontiert
werden, da dies zu Fehlfunktionen führen kann.
Müssen Teile ersetzt werden, immer die gesamte Getriebeeinheit oder
Baugruppe ersetzen.
Für die Demontage und Montage der
Nabe die Nabenschlüssel (TL-HS10)
und das Nabenfett bereithalten.
1. Die Nabenachse mit den abgeflachten Seiten auf der Antriebsseite in einen
Schraubstock einspannen.
Schraubstock
2. Die Kontermutter und Einstellmutter von der Nabenachse entfernen.
Hinweis:
Bei der Demontage muß dar-
auf geachtet werden, daß die
Bereiche A der Kontermutter
nicht beschädigt werden.
Bereiche A
Ritzel
TL-HS10
Nabenfett
Nabenschlüssel
Teile-Nr. 041 2030 (100 g)
Teile-Nr. 230 9001
13 mm x 14 mm
(2 Stück)
Hinweis:
Das Gewinde der Nabenachse
darf nicht beschädigt werden.
Kontermutter
Einstellmutter
43
SG-4R31
BR-IM31-R
041 2021 (2,5 kg)
