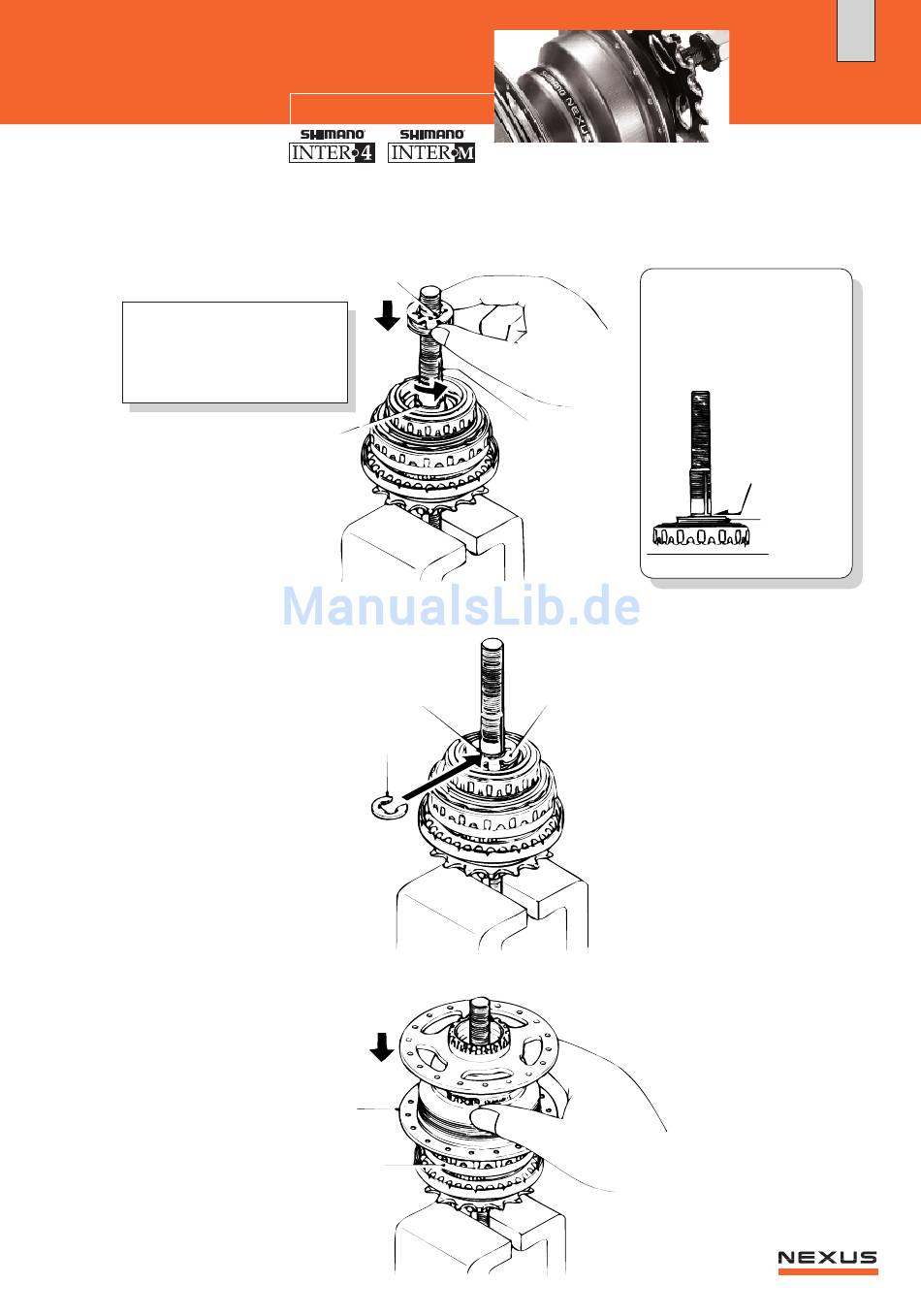

10. Die Hülse gegen den Uhrzeigersinn bis zum Anschlag drehen. Die zwei Nasen auf
der Innenseite der Rückholfedereinheit und die zwei Nuten in der Nabenachse zu-
einander ausrichten, dann die Hülse einsetzen.
Nase an der Rückholfedereinheit
Hinweis:
Die Rückholfedereinheit
muß mit reichlich Nabenfett
geschmiert werden.
Hülse
11. Den Sicherungsring in die Nut der Nabenachse einsetzen.
Nut in der Nabenachse
12. Das Nabengehäuse beim Aufsetzen nach links und rechts drehen.
Nabengehäuse
Getriebeeinheit
Sicherungsring
Kontrolle:
Wenn die Rückholfeder-
einheit eingesetzt ist, muß
die Nut des Sicherungs-
ringes sichtbar sein.
Nut in der
Nabenachse
Rückholfedereinheit
51
SG-4R31
BR-IM31-R
Nut muß
sichtbar sein
Rückhol-
federeinheit
